摘 要:隨著現代電子信息技術和飛行自主控制技術的不斷發展,無人機這種原本主要應用于軍事的設備逐漸走進了普通消費者的視野之中,其中又以小型旋翼無人機最為普遍。小型旋翼無人機是無人機的一種,其是指通過無線電遙控,能夠垂直起降并且具有一定自主飛行能力的小型不載人飛行器。小型旋翼無人機在航空拍攝、農業植保、電路巡線中得到了廣泛的應用,給人們的生產生活帶來了極大的便利。本文從小型旋翼無人機的概念講起,總結了小型旋翼無人機的分類、關鍵技術和發展,最后對小型旋翼無人機的未來做出一定的展望。

1 小型旋翼無人機概況 1.1 小型旋翼無人機簡介

小型旋翼無人機是一種具有旋翼結構,由無線電遙控的微機電系統集成的小型不載人飛行器。小型旋翼無人機能夠在飛行過程中實現垂直起降、自由懸停,具備自主飛行和著陸能力。小型旋翼無人機根據旋翼的數量,分為單旋翼無人機和多旋翼無人機。單旋翼無人機的結構類似于直升機,其特點是續航較為持久。而多旋翼無人機又分為三旋翼、四旋翼、六旋翼、八旋翼等,相對于單旋翼,多旋翼無人機更為靈活穩定,載重能力更強,操作相對簡單,所以得到了更加廣泛的應用,見圖1。

通過搭載不同的設備,小型旋翼無人機可實現在各行業中的多種應用:搭載相機,可用于航空拍攝、電路巡線、高空監控、電影拍攝等;搭載農藥等農業設備,可用于農業植保;搭載測繪儀器,可用于地理勘測、地圖繪制等;搭載救援物資,可用于人道主義救援及物資運送;搭載包裹和信件,可實現精準的無人快遞送貨。

“唯(維、惟)”是句首，句中語氣詞。[4]210如果用在判斷句中，則幫助表示判斷。[4]210-211上博楚簡三篇中“唯(維、惟)”皆為用于句首、句中的語氣詞。共14例。如：

1.2 小型旋翼無人機的發展和現狀

旋翼式飛機最早出現于20世紀初期,但在當時并沒有受到人們的重視,只是在軍事上有小規模的應用而已。在20世紀90年代后,隨著微機電系統的發展逐漸成熟,小型自動控制器成為現實,但由于單片機的運算速度有限,直到2005年,穩定的小型旋翼無人機才被正式開發出來。隨后,小型旋翼無人機的開始進入人們的生活,隨著應用領域的拓寬,小型旋翼無人機的發展在2013年進入爆發期,國內外的一大批創業公司和投資者瘋狂進入,市場規模越來越大。

典型的MS/RS主要由高密度存儲貨架、提升機、多層穿梭車、軌道、控制系統和倉儲管理系統(Warehouse Management System，WMS)構成。其中，多層穿梭車在貨架每層軌道上運行，負責貨物的水平運輸;提升機安裝在巷道口，負責貨物的垂直運輸，而DMS/RS的提升機單次可以運輸兩個貨物。單個貨架的示意圖及俯視圖如圖1和圖2所示。

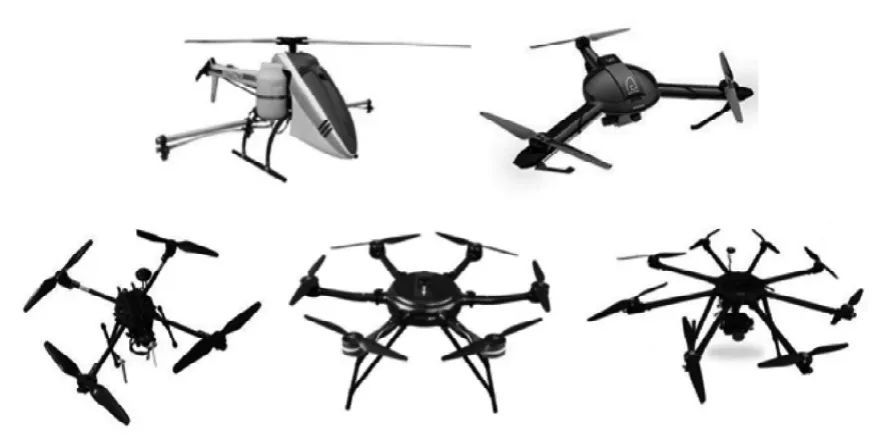

圖1 小型多旋翼無人機分類

目前,我國無人機發展迅猛,已經成為了備受關注的新興產業。我國主要的無人機生產企業有深圳大疆創新、廣州億航智能、北京零度智控等。其中,深圳市大疆創新在技術上是小型旋翼無人機行業的領跑者,占有全球無人機市場的50%份額。現在,國內注冊的無人機企業已近萬家,無人機的產值也高達40億,而其中消費級的航拍無人機占最大份額,以下是幾款小型旋翼無人機對比:

從表1中可以看出,小型旋翼無人機的市場主要以四旋翼無人機為主流,這是因為四旋翼操作簡便,穩定性高且成本較低。其功能大多集中于航拍,并且這類產品已經從高精尖的技術人員下探到了普通消費者,特殊用途(如植保,救援,運輸)的無人機品種較少且價格較高。受限于機載電池的體積和容量,小型旋翼無人機的續航普遍不高,都在半小時左右。

2 小型旋翼無人機的技術 2.1 主要技術

小型旋翼無人機的主要結構和各項技術決定了無人機的性能。小型旋翼無人機的組成如圖2所示。

2.1.1 機身

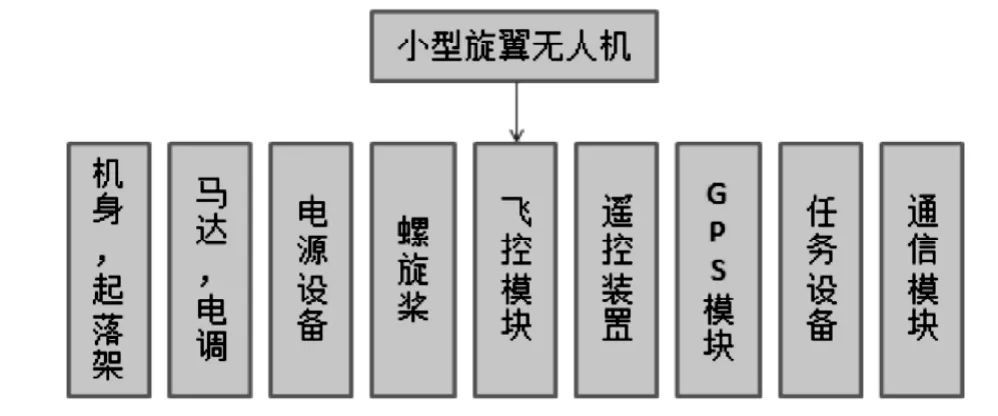

圖2 小型旋翼無人機組成

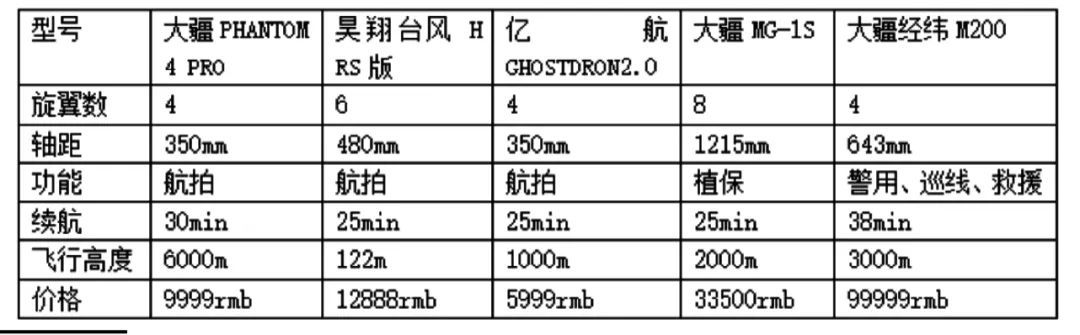

表1 市場流行航拍無人機對比

?

圖3 小型旋翼無人機機身結構

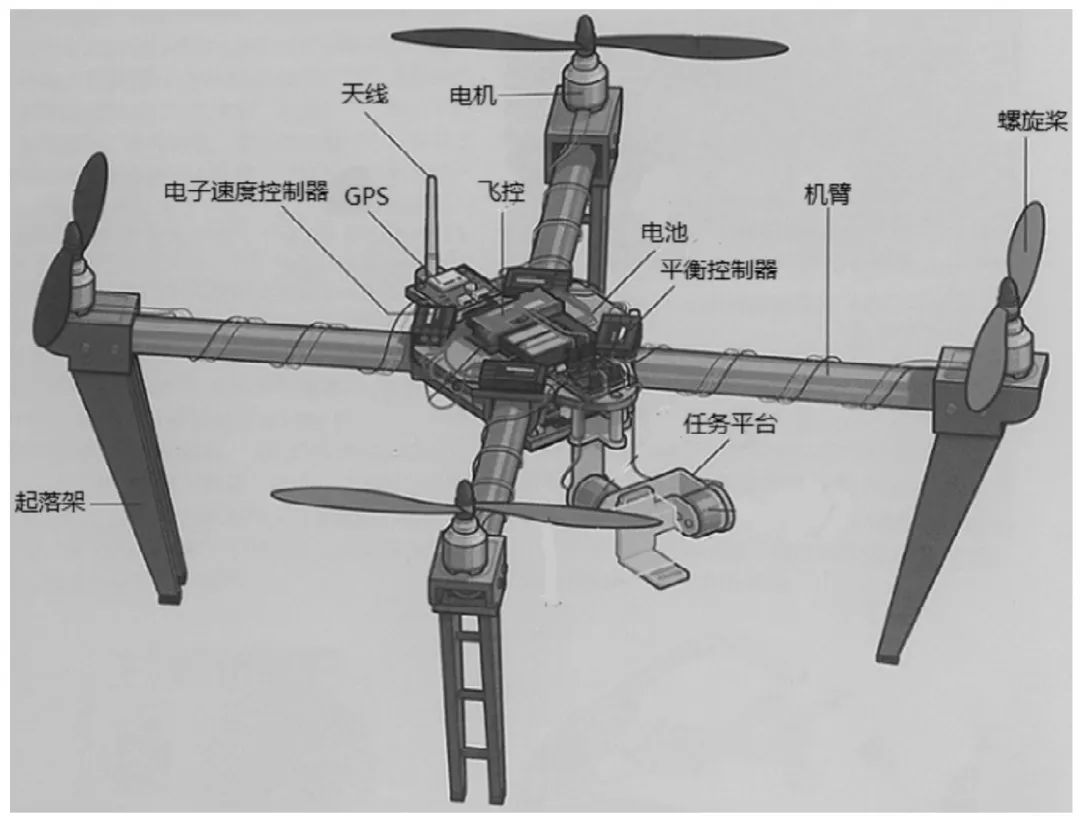

機身是飛行器的主體部分,位于旋翼無人機的中央。無人機的其他組件——電池、傳動系統、航空電子設備、傳感器等,根據重量對稱平衡原則均安裝在機身的不同位置上,如圖3所示。小型旋翼無人機的常用架構模式有X字模式和十字模式,X字模式的效率更高,因此高性能的小型旋翼無人機多采用X字型架構。小型旋翼無人機的機臂一般使用碳纖維圓管作為主要材料。碳纖維圓管的強度更高且不易變形,可以承受更大的外力。在機身材料的選擇上,通過玻璃纖維和樹脂的配合使用,機身重量大大減小同時機身強度有效提高,并使機身具有高耐熱性和耐腐蝕性,從而使無人機在各種環境下穩定工作。

2.1.2 動力系統

動力系統是產生動力并以一定方式傳遞動力使小型旋翼無人機產生移動的一套組件。傳動系統中主要包含了螺旋槳、電機、電子速度控制器和電池。電機是小型旋翼無人機的動力機構。在小型旋翼無人機中,通常使用無刷電機,這一類電機產生的噪聲低,對飛行干擾小且更為高效可靠。常見的旋翼無人機的多個電機對稱分布在各個軸上,并且同一條軸線上電機的旋轉方向相同,相鄰的電機旋轉方向相反,以抵消陀螺效應和動力扭矩,維持無人機的穩定。電機與螺旋槳相連,控制螺旋槳的轉速和轉動方向,螺旋槳是直接與空氣作用產生升力的裝置。較大的螺旋槳產生的升力越大,但同時效率也越低。在飛行過程中,無人機通過電子速度控制器對飛行速度進行調整,將直流電池產生的電力轉化為可供無刷電機使用的三相交流電源。電池是小型旋翼無人機的供電裝置,給電機和機載電子設備供電,一般以高密度鋰電池為主。旋翼無人機通過電子速度控制器傳輸信號,調節電機轉速,帶動螺旋槳的轉動,最終實現無人機的懸停、升降、前進等飛行狀態的調整。

2.1.3 飛控系統

飛控系統是無人機完成操作者操控的既定任務或?qū)崟r任務所必須的核心系統。飛行控制器由信號接收器、GPS、陀螺儀、電量顯示器、機載傳感器和機載計算機構成。信號接收器用于接受由遙控裝置發出的信號。GPS模塊包括GPS接收器和磁力計,再與陀螺儀配合組成慣性導航控制系統,搭載在小型旋翼無人機上可提供飛行器所處的經緯度、高度、航跡方向和地速等信息。通過飛控系統各部分的協調運作,無人機可以實現多種飛行模式,如懸停、導航、跟隨等。機載計算機是飛控系統的中樞系統,負責對旋翼無人機在飛行過程中的狀態進行運算并計算出最優的動作方案,指揮旋翼無人機的飛行。飛控系統獲得從機載接收機發出的PWM信號,隨后把該信號轉化成控制量,再經過PID調節把輸出量輸送給各個電機來控制無人機的動作。飛控系統通過電子速度控制器調控電機的轉速,以此實現轉向操作,并調控外設設備。同時,飛控系統作為數據終端的核心,會飛行過程中記錄無人機的飛行狀態、位置信息、任務情況和載荷數據并將這些數據傳輸?shù)降孛娼K端。如果沒有飛控,無人機就會因為無法平衡安裝過程中零件不一致、各組成部分間不能相互配合等原因,而不能穩定地飛行。

2.1.4 其他組成

小型旋翼無人機的其他主要組成還有遙控裝置、任務設備和通信模塊。對小型旋翼無人機的操控主要通過遙控裝置來實現,遙控裝置包括遙控器和接收器。接收器安裝在飛行器上,為一個標準的遙控?zé)o線接收單元。遙控器用于發出電子信號控制小型旋翼無人機飛行并接受飛行器反饋的飛行信息。任務設備直接體現小型旋翼無人機的特定功能,小型旋翼無人機應用于不同的領域時,會搭載不同的任務設備。數傳和圖傳是通信模塊的主要部件。數傳即以數字傳輸?shù)男问酵瓿娠w控系統和數傳終端間的數據信息交流,圖傳則是接受機載相機完成拍攝后的圖像傳輸。

2.2 主要問題

2.2.1 續航問題

2.問題的設置要有一定的啟發性。教師在進行問題設置時必須注意其啟發性，學生在思考的時候便會有一定的疑惑，這樣很容易讓學生為了問題進行爭論，這樣，學生的交流也會增多，學生的思維也很容易得到開發，比如說教師在教學時，設置問題啟發學生進行思考，并對學生進行一定引導，這樣學生在思考問題時，便會愿意更加積極地進行探索，從而不斷提高自身的思維創造力和探究性思維。教師在設置問題時，應該設置一些靈活性比較強的題目，并對學生進行啟發，教會學生舉一反三，這樣學生的思維會更加靈活，很容易學會一類題的解法。

小型旋翼無人機的續航時間短是目前旋翼無人機產品與市場需求的主要矛盾。一般的電池只能使小型旋翼無人機續航20分鐘左右。受到普通的鋰電池能量密度小、直流電機電功率太大的局限,在面對需要較長時間的工作,例如快遞運送、地理測繪時,將會遇到很多問題。在未來,如果續航時間能夠上升到兩小時左右,就能滿足絕大部分的作業要求。

2.2.2 飛行穩定性

時政講師。熟悉黨的理論路線方針政策，關注國家大事。研究宣講時政熱點。宣講方式：黨委中心學習小組宣講、形勢與政策宣講、思想政治理論課即《思想道德修養與法律基礎》《毛澤東思想和中國特色社會主義理論體系概論》安排一次宣講課、指導青年馬克思主義者協會宣講、利用主題班會宣講、校外宣講等。

雖然小型旋翼無人機相比于固定翼無人機更為穩定,但其工作的環境也更為惡劣。小型旋翼無人機最主要的特點是能夠自主懸停,因此對于穩定性的要求更高。小型旋翼無人機常在高空中進行工作,當遇到強風、雨天等極端環境時,無人機的飛行會受到影響。影響無人機穩定性的主要因素有:飛行過程中的幾何風阻,重心的位置,重量的分布,螺旋槳與傳動系統的匹配度(螺旋槳越輕反應越快)和無人機的軟硬件配置(飛控等)。在這些方面,小型旋翼無人機還需進一步優化。

2.2.3 載重能力

小型旋翼無人機在將來會在快遞運送、人道救援中大規模使用。但是目前無人機的承載重量十分有限,大多數無人機只能搭載重量較小的攝像頭。小型旋翼無人機的載重能力受到自身重量及其動力的限制,市場上的小型旋翼無人機大多只能搭載較小的應用平臺,如小型攝像平臺。這一缺點直接導致了目前小型旋翼無人機應用不寬廣的局面。

相比傳統工藝，因其廣義裝配式技術下的材料模數統一，工廠裝配等特點，質量可控，減少現場現做構件的成本，提升工效，各專業設計采用廣義裝配式材料，考慮各工種（如機電、室外園林）穿插施工，處于關鍵線路上的廣義裝配式技術（如結構、建筑、精裝修等），預計可節約工期20d。

3 小型旋翼無人機的未來發展

目前,小型旋翼無人機在民用市場的份額逐漸上升,在航拍等領域展現出極大的優勢,但同時,小型旋翼無人機仍處于不斷發展優化的過程中。本文認為小型旋翼無人機將在續航能力、飛行穩定性、載重能力、功能多樣化等方面進行突破。針對續航能力,目前主要提出了研制新型電池、應用混合動力、無線充電等設想。隨著續航能力的提升,小型旋翼無人機可以廣泛運用于對工作時長要求較高的地理勘測、管道巡線等作業中。針對穩定性,可以優化無人機的自主控制系統,使其在地圖測繪、高空監控等高空作業中派上用場。針對載重能力,可以研究新型機身材料或是提高小型旋翼無人機的飛行動力,高載重的無人機將會被用于快遞運送和人道救援物資運送?？傊?以小型旋翼無人機為代表的民用無人空中系統正在世界范圍內掀起發展熱潮。盡管此類系統的使用在政策監管方面仍面臨不少問題,但它在各方面的應用需求快速增長,有望在不久的將來成為閃耀的經濟增長點。
