云圣智能通過其自主研發可網格化部署的“全自主無人機巡檢系統”，融合“AI、數字孿生管控、物聯網、云計算”等行業先進技術，可為油氣管網打造高頻次、常態化、無人值守化自主巡檢模式，有效協同油氣管網數字化轉型，減輕人員投入壓力，實現降本增效，整體系統可實現：

①對異?，F(xiàn)象場景（人、車、靜物占?jí)?、施工、可?jiàn)漏油等）識別；

②巡檢過程中進行異?，F(xiàn)象的實時報警；

③對異常場景中目標信息（人臉、車牌號等）取證；

④對證據信息（圖片、視頻）的回傳、分析；

⑤基于大數據分析形成管道區域的風險分級報告。

中國能源行業：人工巡檢油氣管道任務重、困難大，亟待智能技術提高效能

在國家新基建戰略部署下，傳統能源行業的信息化和智能化轉型升級已經成為企業發展的重心和方向。特別是隨著5G、大數據、物聯網、云計算、人工智能等高新技術的不斷發展和應用，油氣管道的運維工作已經由傳統管理模式逐步向“無人化”運維模式發展。“無人化”運維當前已成為油氣管道企業數字化轉型、智能化發展、強化本質安全、提高系統效率、控降運營成本、實現高質量發展的關鍵支撐。

我國地域遼闊，地形復雜，油氣管道穿越公路、河流、沙漠、農田，線路長，覆蓋范圍廣、地理環境特殊，通過巡檢及時掌握管網運行狀況及周邊環境變化，發現管道缺陷和安全隱患，是保證油氣管網安全運行的基礎。然而當前油氣管道巡檢現狀卻多以人工運檢為主，這給當前油氣管道的巡檢帶來了諸多安全隱患與困難。

1. 線路管網維護任務重：對長輸油氣管道經常要求“短平快”巡檢，測量周期短、任務重、要求嚴；管網自身結構存在諸多薄弱環節，隨周邊環境影響，如巡檢維護不及時，極易加快管道的老化。

2. 傳統人工巡檢不全面：管道覆蓋范圍廣、地理環境復雜，穿越無人區如沙漠戈壁、森林、高山等，有時人員和測量?jī)x器無法到達。

3. 高后果區易發次生災害：對于潛在影響醫院、集市、學校等人群疏散困難場所和周邊有化工廠、加油站、油庫等易燃易爆場所的管道，難以進行高頻次的巡查，突發風險只能被動應對。

4. 險要地帶易發地質災害：管道大多分布在野外，特別是險要地段難以實現巡檢管理監督，防控自然和地質災害損毀困難、安全隱患排查不及時。

5. 管道泄漏隱蔽性高：傳統石油、天然氣泄漏檢測依靠人工嗅覺、地面儀器、地表植被觀察分析等，存在局限性；巡檢不及時危險性高。

6. 打孔盜油現象頻繁：管道分布的復雜性和隱蔽性導致非法盜油現象時有發生，不僅給管道帶來破壞，也會引發油氣泄漏導致的安全事故。

無人機油氣管線智能巡檢應用案例解析：以云圣智能打造全自動無人機巡檢系統為例

云圣智能深度分析當前油氣管道安全運維發展存在的現狀和問題，為解決當前行業痛點問題，助力國家管網公司落地“實施市場化、平臺化、科技數字化和管理創新“四大戰略，加快建設“全國一張網”，著力打造“智慧互聯大管網、構建公平開放大平臺、培育創新成長新生態”的戰略，云圣智能提供了在油氣管道場景下打造立體全息物聯網絡的系統規劃，推出油氣管道全自主無人機巡檢系統，整體系統以“工業無人機+全自動機場”作為數據采集載體，融合數字孿生、人工智能，物聯網等先進技術，實現油氣管道場景下的高頻次、常態化和無人值守的巡檢工作，足不出戶，統攬全局。

1. 方案設計思路

全自主無人機巡檢系統由虎鯨工業無人機、虎穴全自動機場、虎視四維全息管控平臺、智能識別軟件以及平臺云系統構成，通訊方式采用移動通訊網絡傳輸。接到巡檢任務后，工作人員可在虎視四維全息管控平臺中一鍵遠程下達飛行指令，千里之外的虎鯨工業無人機即可從虎穴全自動機場中自動起飛，整體系統可覆蓋以全自動機場為中心，12km直徑范圍內的油氣管道巡檢，無人機巡檢畫面可實時回傳至四維全息管控平臺，實現全流程無人機值守化巡檢。

虎視四維全息管控平臺作為數字孿生式管控平臺，可三維數字化復現油氣管道真實世界場景，基于物聯網技術，可接入油氣管道內多項物聯傳感設備，結合全自主無人機巡檢系統，實現管道數據的全方位感知。

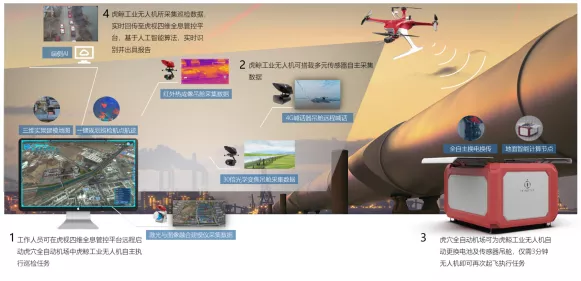

系統作業流程圖

2. 智能識別軟件基于深度學習實現目標檢測

系統智能識別方面，云圣智能采用“端邊云”一體化協同識別，基于無人機端側AI識別功能，可對油氣管道周邊異?，F(xiàn)象進行實時識別報警取證，采集后整體圖片、視頻證據信息將通過移動通訊網絡實時回傳至云平臺進行分析，產出風險報告。

無人機自動巡檢系統采用卷積神經網絡深度學習算法對巡檢過程中拍攝的圖像進行目標檢測，在無人機端側即可實現巡檢對象的智能識別，采用語義分割技術設立管道高風險區域電子圍欄，精準識別目標物，并實時顯示目標物的類別和數量，發現異常實時報警。海量巡檢數據也可同時上傳云平臺，基于云計算進行大數據分析與存儲。

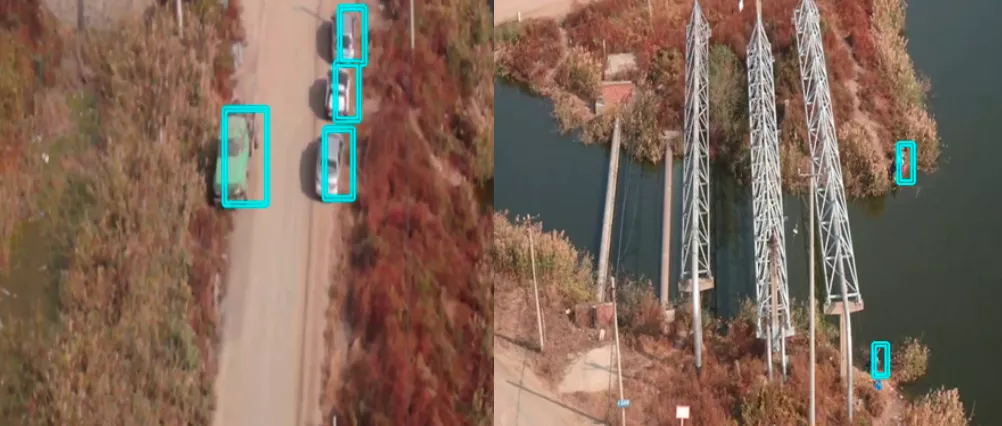

無人機端側AI識別

3. 全自主無人機巡檢系統各項功能：

全自主無人機巡檢系統可實現航線規劃、自主飛行、自動更換電池、自動更換吊艙、人工智能識別、智能管控和操作管理等功能：

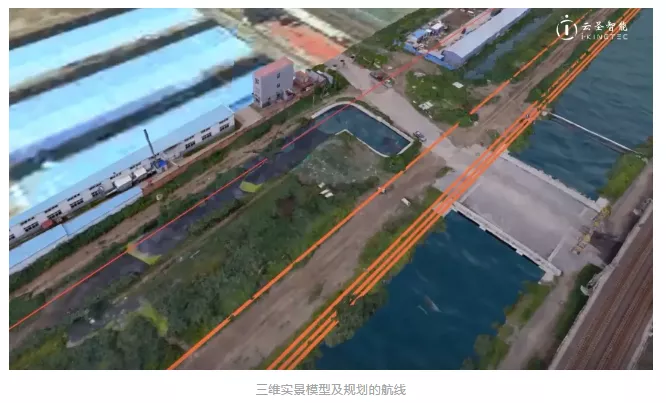

• 航線自主規劃：基于激光點云和傾斜攝影技術融合的三維實景模型，工作人員可通過虎視四維全息管控平臺自主規劃無人機油氣管網巡檢航線，航線可進行多次編輯，可根據巡檢需要增加或刪減拍照點位，制定靈活。

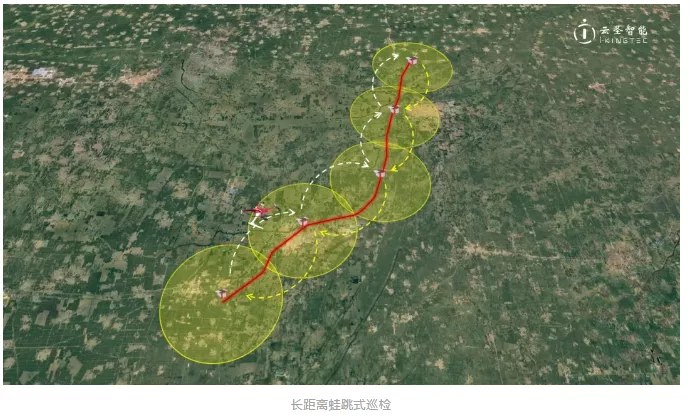

• 全自主飛行、支持蛙跳式巡檢：通過虎視四維全息管控平臺，工作人員可遠程對虎穴全自動機場中的虎鯨工業無人機一鍵啟動控制，實現巡檢自主飛行和全地形覆蓋；結合全自動機場，實現多任務協同巡檢如蛙跳式巡檢，形成區域網格化巡視網絡。

• 自動更換電池：虎穴全自動機場可為虎鯨工業無人機自動更換電池，更換下的電池可在虎穴全自主機場中充電，無人機自換電到再次起飛僅需3分鐘，此功能有效解決無人機飛行中的能源問題，是實現無人機全自主智能巡檢的必要環節。

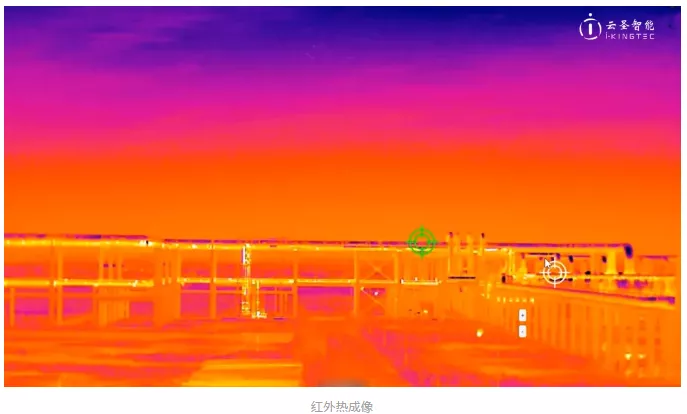

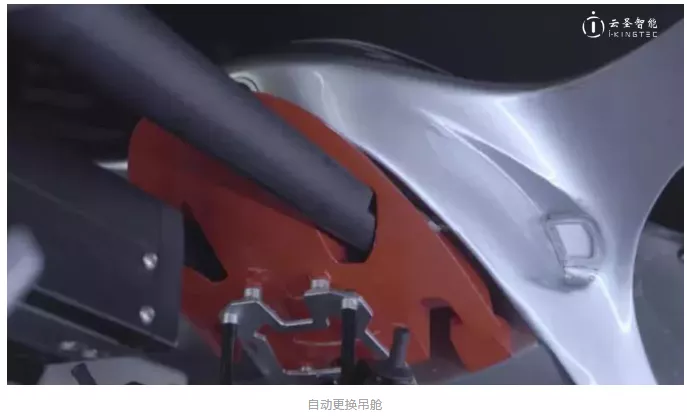

• 自動更換、配置多元傳感器吊艙：虎鯨工業無人機可根據作業需求，自主搭載、自動更換吊艙，解決了飛行中能源問題和工具問題，是實現無人機全自主智能巡檢的必要環節。搭載可見光吊艙和紅外熱成像吊艙，配合使用具有晝夜監控能力，可對管道及其周邊5m安全距離內靜物占?jí)?、違章施工、大車碾壓、地下滲油（白天）、打孔偷油行為（夜間）等場景進行智能識別和實時報警與預警。搭載高音喊話器，對占?jí)喝巳哼M(jìn)行勸導驅離，保障輸油管線安全。

• 系統自主化智能管控：全自主無人機巡檢系統可從巡檢任務的制定、巡檢全過程實時監控，到巡檢成果的匯總，形成工作閉環，實現油氣管道巡檢的綜合管控。
• 系統后臺管理：虎視四維全息管控平臺提供完善的后臺管理，口令驗證及權限驗證功能，使所有操作有詳細記錄，并存入歷史數據庫。每個遠程用戶的登錄時間、用戶名及修改系統配置、控制設備運行等操作均可完整記錄，高級系統管理員可以隨時檢查每個用戶所作的操作。

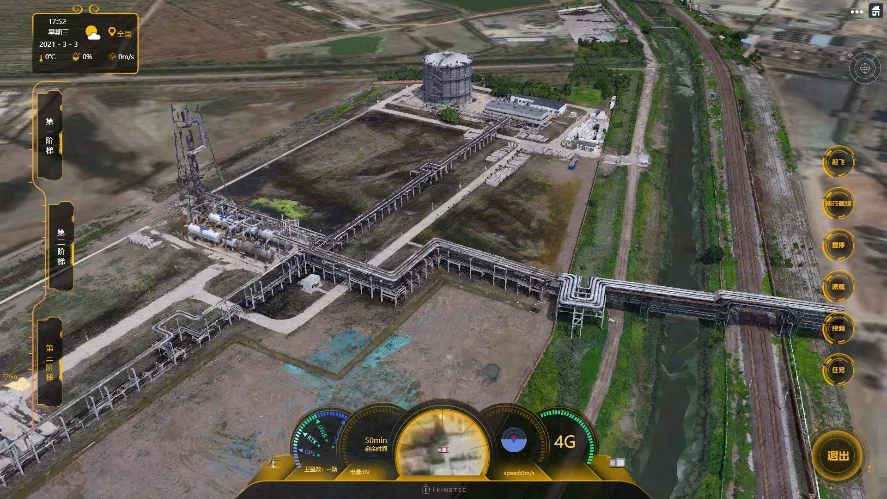

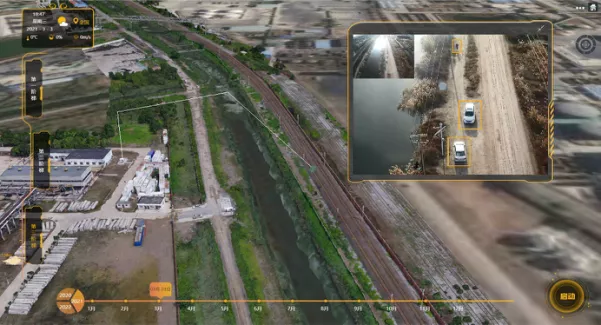

系統管理平臺

應用效果

部署并應用全自主無人機巡檢系統，不僅大大降低了人工巡檢所帶來的安全隱患和難度，而且顯著提升了輸油管線的巡檢效率和精細度。無論是對油氣管線的定期普查，還是突發事故的應急巡檢處理，特別是需要加強巡護的高后果區,系統均可實現7*24小時不間斷的日夜守護。用全自主、可視化、智能化的巡檢系統方案，開辟了解決油氣管道巡檢痛點難點問題的新路徑，促進了油氣管線智能化的管理升級，從而實現安全、成本、效能總體最優。

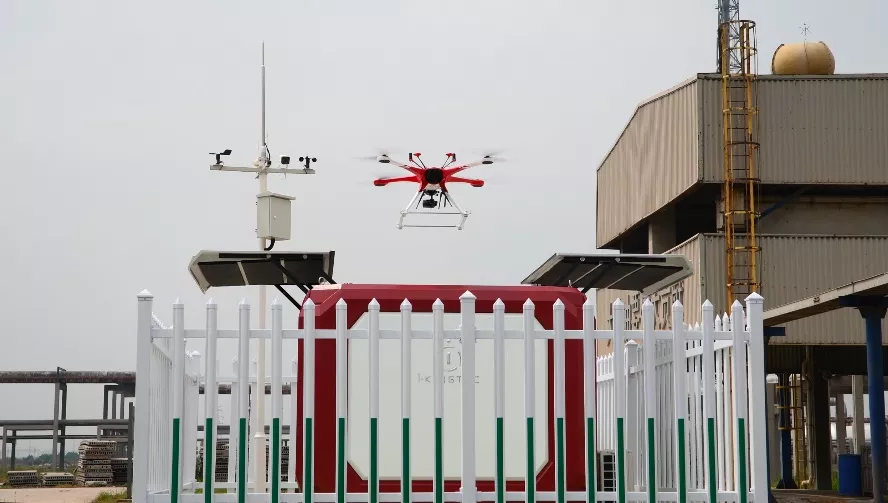

現場應用部署

在國家對能源需求越來越大的今天，在數字化、智能化變革的浪潮中，云圣智能將充分運用AI、大數據、物聯網、云計算等使能技術，不斷創新產品和解決方案，與行業客戶及合作伙伴攜手共進，為油氣能源的安全運輸保駕護航，為國家管網公司實現數字化、智能化的轉型升級助力。
