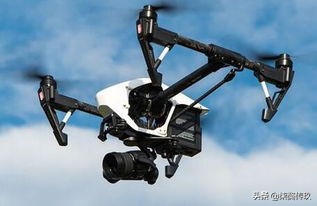

動力裝置

無人機使用的動力裝置主要有活塞式發動機、渦噴發動機、渦扇發動機、渦槳發動機、

渦軸發動機、沖壓發動機、火箭發動機、電動發動機等。

從應用上說，渦槳發動機適用于中高空長航時無人機。

目前主流的民用無人機所采用的動力系統通常為活塞式發動機和電動機兩種。

活塞式

汽化器

汽化器本質上是一根管子，管子中有一個可調節板，稱作節流板，它控制著通過管子氣

流量。管子中有一段較窄，稱作文丘里管（Venturi），在此窄道中氣體流速變快，壓力變小。

該窄道中有一個小孔，稱作噴嘴，汽化器通過它在低壓時吸入燃料。

增壓器

增壓器用來提高發動機進氣壓力，增加壓縮空氣中氧氣含量，通?？梢允雇艢饬康陌l(fā)

動機增加 20%~50%甚至更高的輸出功率。

點火器

點火器用于點燃燃料和空氣的混合氣體。

當前的無人機活塞式發動機多采用可控硅無觸點電容放電式點火器。電容放電式點火器

由霍爾效應傳感器、點火控制盒、點火線圈和火花塞組成。

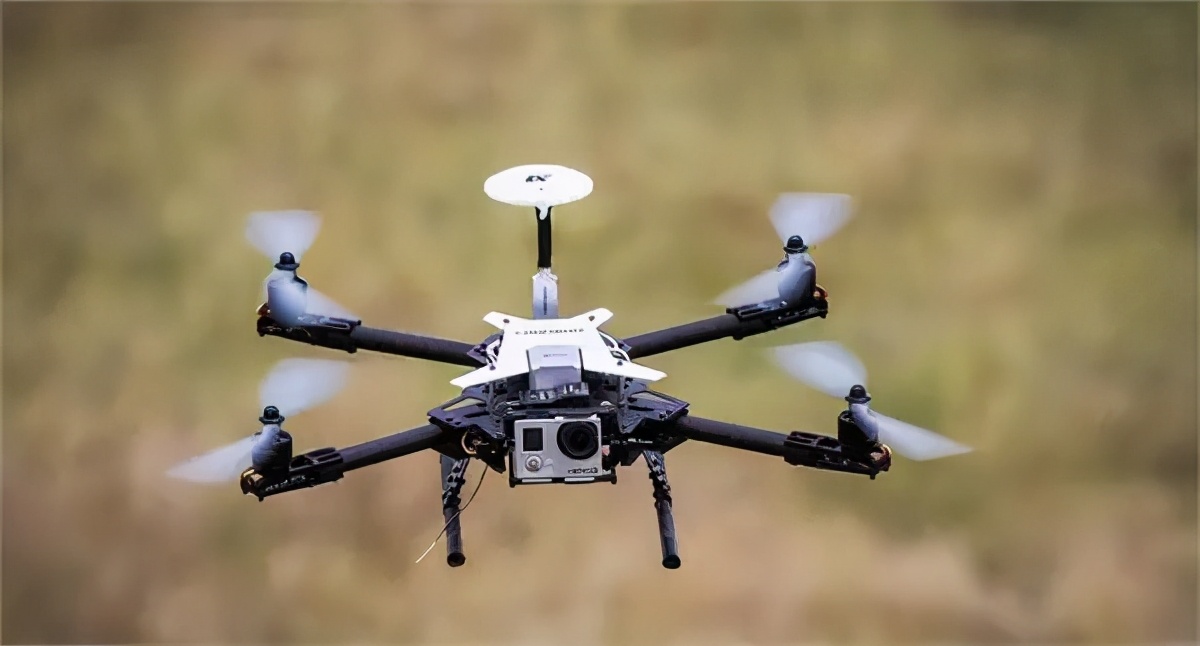

電動

電動動力系統主要由動力電源、調速系統和動力電機組成。

電池

電動無人機的動力電源通常采用化學電池，主要包括：鎳氫電池、鎳鉻電池、鋰聚合物

電池和鋰離子電池等。

4電壓、容量和放電能力是化學電池的主要參數。

電壓（V）

電壓的單位是伏特（V）。根據歐姆定理，電壓等于電流（A）乘以電阻（Ω）。使用

時電池的電壓是不斷變化的，會產生壓降，負載越大，電流越大，電壓就越小，在去掉負載

后電池的電壓還可恢復到一定值。

鋰聚合物電池的標稱電壓是 3.7V，滿電電壓是4.2V，保存電壓是 3.8V，保護電壓是 3.6V。

電池串聯后的總電壓等于各單體電壓之和；并聯后的總電壓仍然等于單體電壓。

串聯用“S”表示，并聯用“P”表示。6S2P 表示先將 6 個單體電池串聯，再將 2 組 6S

電池并聯。

容量（mAh）

容量的單位是毫安時（mAh）。毫安（mA）是電流的單位，1000 毫安等于 1 安（即

1A=1000mA）。如 16000mAh 的電池，表示持續用 16000 毫安的電流能放電一個小時。

容量還可以用瓦時（Wh）表示，瓦是功率單位，1W=1VA。如 6S 16000mAh 的電池，

其滿電時瓦時容量=（6×4.2V）×（16Ah）=403.2Wh。

一般來說，電池的體積越大，它能儲存的電量就越多，但重量也越重。

電池并聯后，其總電流等于各單體電流之和，其總?cè)萘康扔诟鲉误w電池的容量之和。

放電倍率（C）

電池的放電能力用放電倍率（C）表示，C 值越大表示電池放電能力越強。C 值與電池

容量的乘積代表該電池的最大放電電流。如 16000mAh 25C 的電池，其最大放電電流

=16A×25=400A。

充電倍率（C）

充電過程對電池的壽命有相當大的影響。大電流充電會破壞電池的性能。一般廠家要求

用 0.1C 的電流充電。而鋰聚合物電池因?yàn)樾阅軆?yōu)越，在保證冷卻通風的條件下，可以用 1C

的電流充電。

電調（ESC）

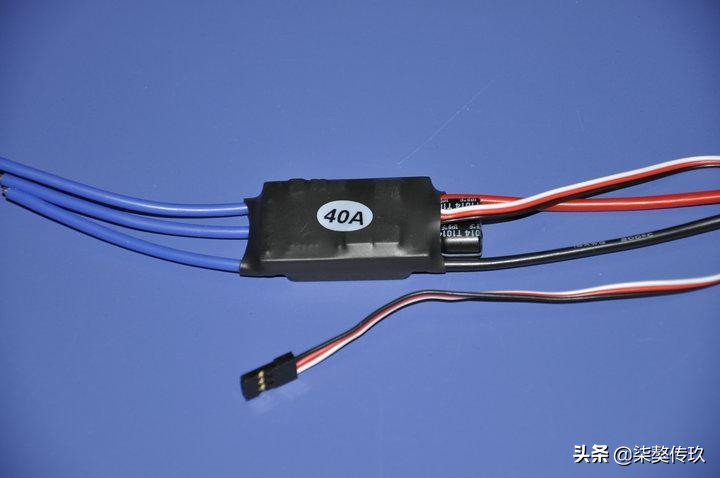

電調（Electronic Speed Controller，ESC），全稱為電子調速器。它根據控制信號調節電

機的轉速。電調分為有刷電調和無刷電調，分別用于有刷電機和無刷電機。

無刷電調一般有 7 根或 8 根線。電調的電源線（一紅一黑，代表正負極）用來連接電池，

輸出線（3 根）用來連接電機，信號線（有 BEC 功能的 3 根，無 BEC 功能的 2 根）用來連

接飛控或接收機。

所謂 BEC（Battery Elimination Circuit）功能是指電調的信號線能輸出 5V 左右的電壓，

可以為接收機供電，接收機再給舵機供電；或者用來連接飛控，給飛控供電。

電機

電機分為有刷電機和無刷電機。有刷電機效率較低，在無人機領域已逐漸不再使用。

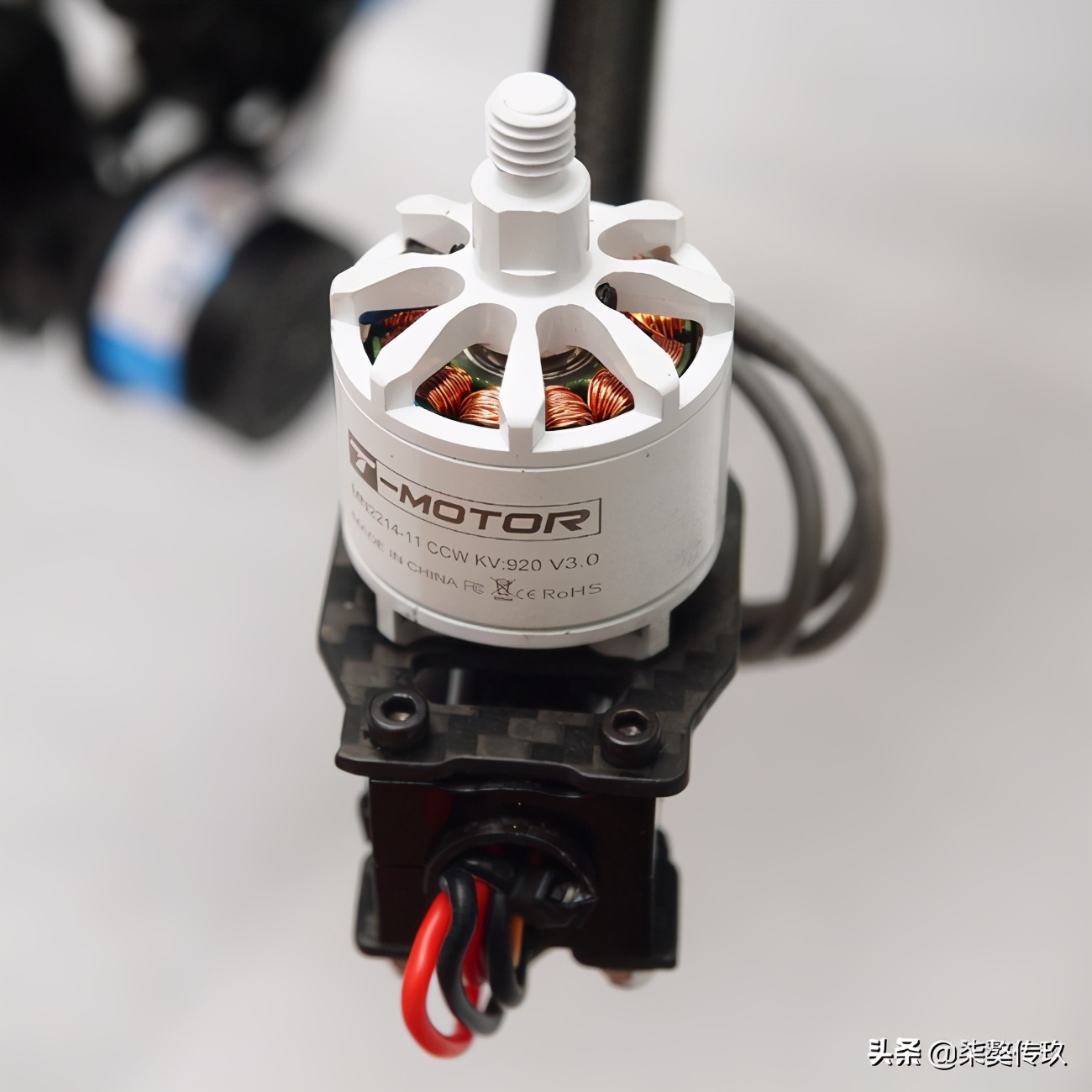

電機的參數主要有 kV 值和尺寸。

kV 值是指每伏電壓能使該電機達到的轉速。

尺寸用4位數表示，如 2212、2810，前 2 位表示定子直徑，后 2 位表示定子高度，單位：mm。

一般高 kV 值電機配小槳，低 kV 值電機配大槳。

渦噴、渦軸、渦槳和渦扇

小型渦輪噴氣發動機已在少數高速無人機靶機和攻擊無人機中得到應用。

渦軸發動機適用于中低空、低速短距/垂直起降無人機和傾轉旋翼無人機，飛機起飛質

量可達 1000kg。

渦槳發動機適用于中高空長航時無人機，起飛質量可達 3000kg。

渦扇發動機適用于高空長航時無人機和無人戰斗機，起飛質量可以很大。

螺旋槳

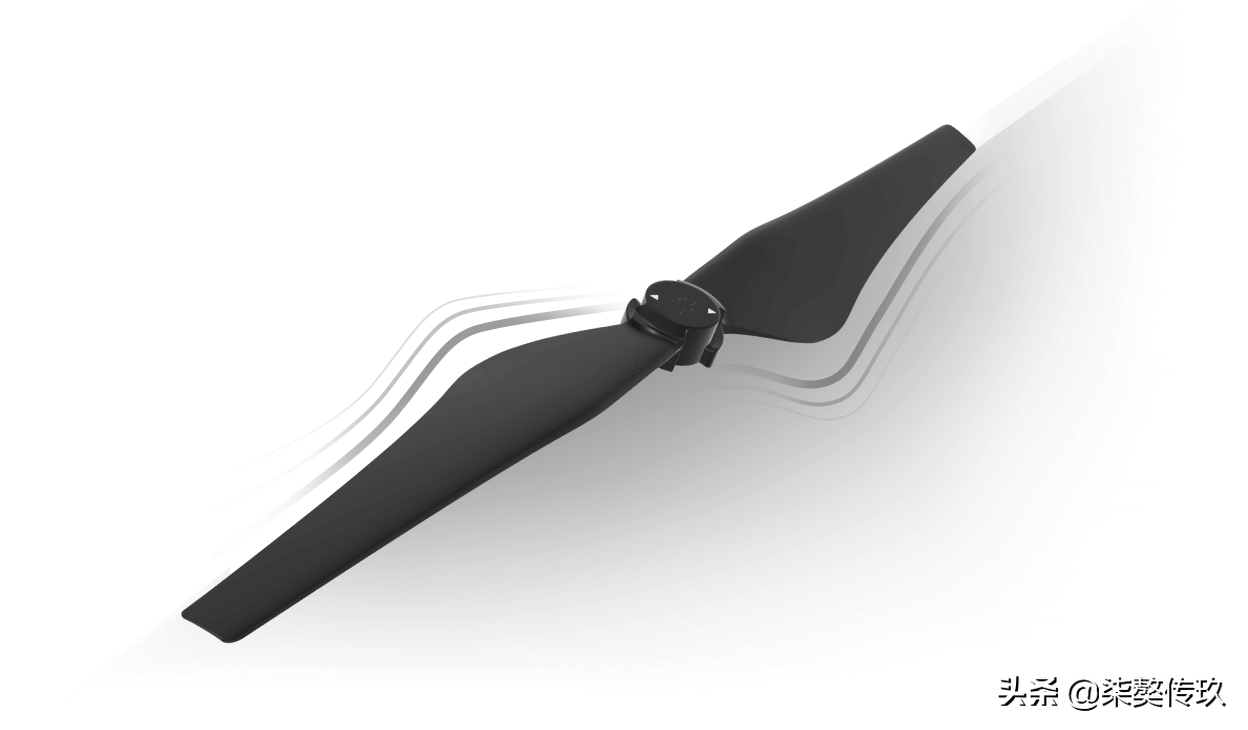

螺旋槳用來產生升力、拉力或推力。

螺旋槳槳葉是扭轉的。槳葉從轂軸到葉尖，其安裝角從大到小，線速度從小到大，這樣

保證了槳葉從轂軸到葉尖產生的升力一致。

螺旋槳有定距槳和變距槳。定距槳還可分為爬升槳和巡航槳。

多旋翼和固定翼無人機通常使用的是定距螺旋槳，其尺寸用直徑和螺距表示，單位為英

寸，1 英寸等于 2.54 厘米。螺距是指螺旋槳旋轉一周槳平面經過的距離。

無人機一般使用 2 葉槳，少數使用 3 葉槳或 4 葉槳。在其他條件相同的條件下，2 葉槳

效率要高于多葉槳。

逆時針旋轉的槳為正槳（CCW，Counter ClockWise），順時針旋轉的槳為反槳（CW，

ClockWise）。
