以旋翼為主要特征的無人機主要通過控制旋翼的轉速來改變空間姿態和位置。
以四旋翼電動無人機為例，4個旋翼布局方式為“X”型，相鄰兩旋翼轉向相反，當兩對轉向相反的旋翼產生的升力相等時，反轉扭矩的作用剛好抵消，從而防止無人機自旋。通過控制兩對旋翼的轉速即可實現對無人機各種運動姿態的控制。

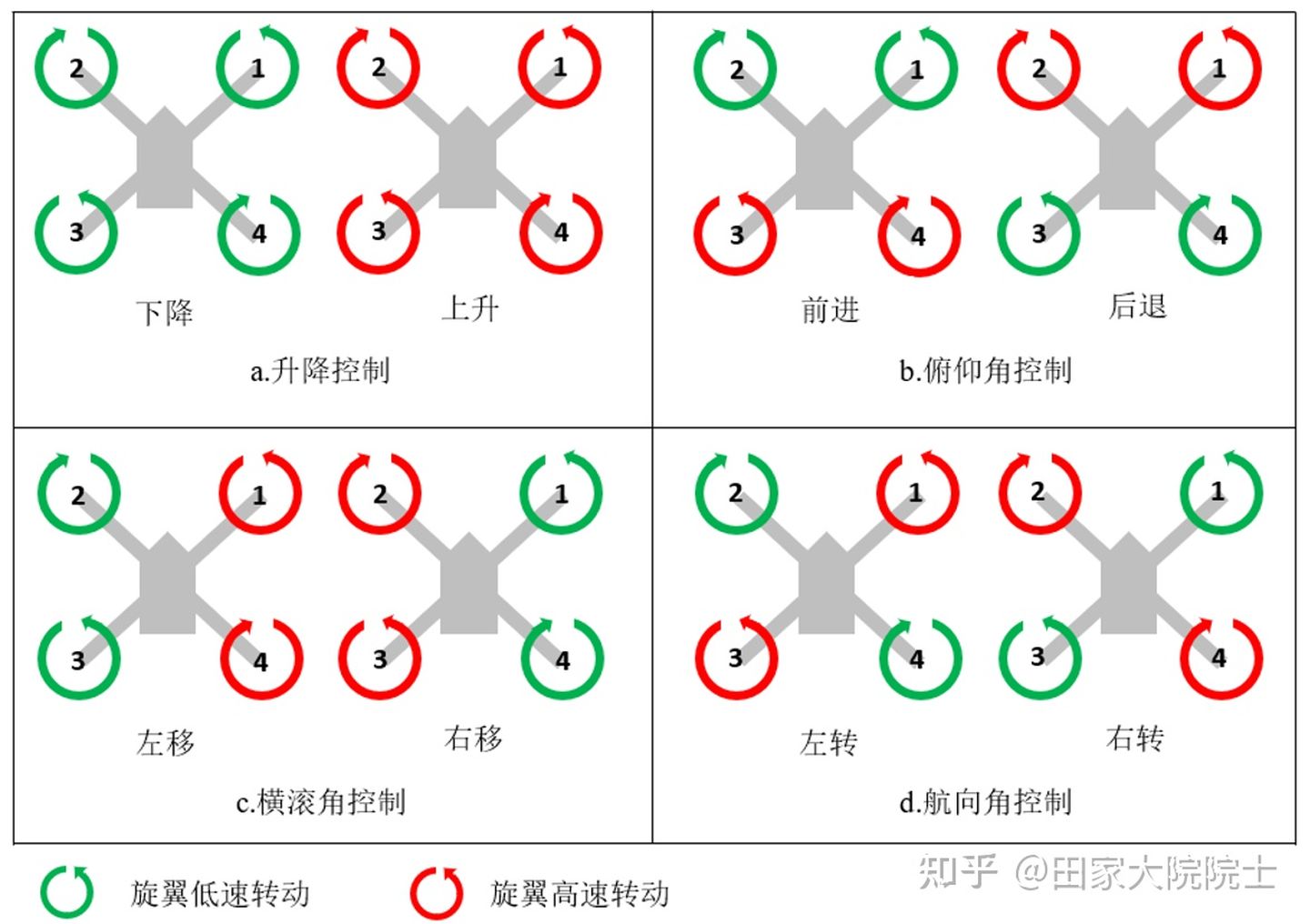

無人機擁有6個自由度，分別為前后、上下、左右移動，橫滾、俯仰、偏航旋轉，而控制通道只有升降通道（Thrust），橫滾角（Roll）控制通道，俯仰角控制通道（Pitch）和偏航角控制通道（Yaw）4個，因此無人機是一種欠驅動耦合性強的非線性系統。以無人機質心為原O，正前方為X軸正方向，右側方為Y軸正方向，豎直向上為Z軸正方向建立機體坐標系，分析各種運動姿態原理，如圖所示。
升降運動：在圖a中，同時增大無人機四個旋翼轉速，使得總升力大于無人機整體重量后無人機將沿著Z軸垂直上升，反之，減小四個旋翼轉速使總升力小于無人機自身重量后，無人機將垂直降落。在無外界干擾的情況下當總升力等于機體重量時無人機將保持懸停。
前后運動：如圖b所示，3、4號旋翼轉速增大，1、2號旋翼轉速保持，前后升力差會導致無人機出現“前低后高”的姿態，旋翼推力在X軸正方向的分力將驅動無人機前進；同理當1、2號旋翼轉速增大，3、4號旋翼轉速不變時無人機將會后退。
左右移動：與前后移動原理相同，在圖c中，1、4號旋翼轉速增大時無人機向左移動，2、3號旋翼轉速增大時無人機向右移動。
偏航運動：如圖d所示，當一對正轉旋翼與一對反轉旋翼轉速相同時，產生的扭矩則相互抵消，無人機不旋轉。和當1、3號旋翼轉速增大而2、4號旋翼轉速不變時，1、3號旋翼對機體產生的扭矩大于2、4號旋翼的反扭矩，因此無人機將繞Z軸進行逆時針旋轉；反之，當2、4號旋翼轉速大于1、3號旋翼轉速時，無人機將繞Z軸順時針旋轉。
其他6旋翼、8旋翼無人機的飛行原理也與此一致。
