回到50年代，核武器已經成為各軍事大國優先發展對象，特別是冷戰格局可能發生的核大戰倒逼各種先進武器誕生。二戰實戰經驗表明，通過摧毀機場跑道可以有效削弱敵方軍中力量，原因很簡單沒了跑道的飛機無法升空迎戰。而且核武器帶來的毀傷效果，直接讓美蘇兩大強國意識到解決問題其實很簡單，只要對準機場跑道一通核炸保證效費比極高，這就要求研制不需要跑道的垂直起降機型。

進入60年代，噴氣式發動機已經大量成熟應用，為了實現垂直起降采用唝射原理起降很正常。但是今天的主角瑞安XV-5驗證機，它采用的則是最簡單易懂的升力風扇，采用風扇推力直接將飛機垂直抬起來。先后制造了兩架原型機，用于探索垂直起降技術，雖然由于各種原因先后損毀，但它成功驗證了管道式升降風扇的概念，技術積累最后成功應用到F-35等機型上。

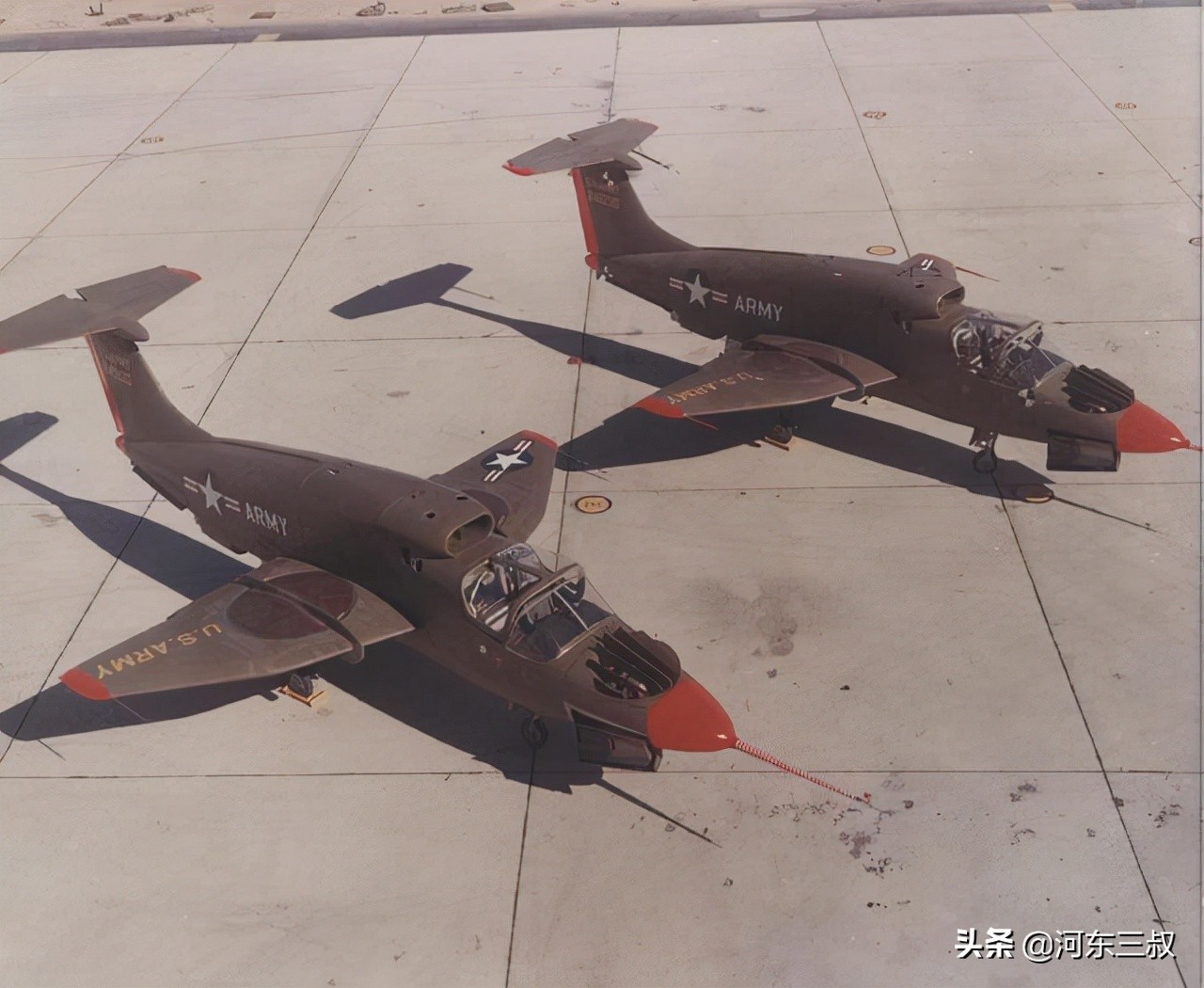

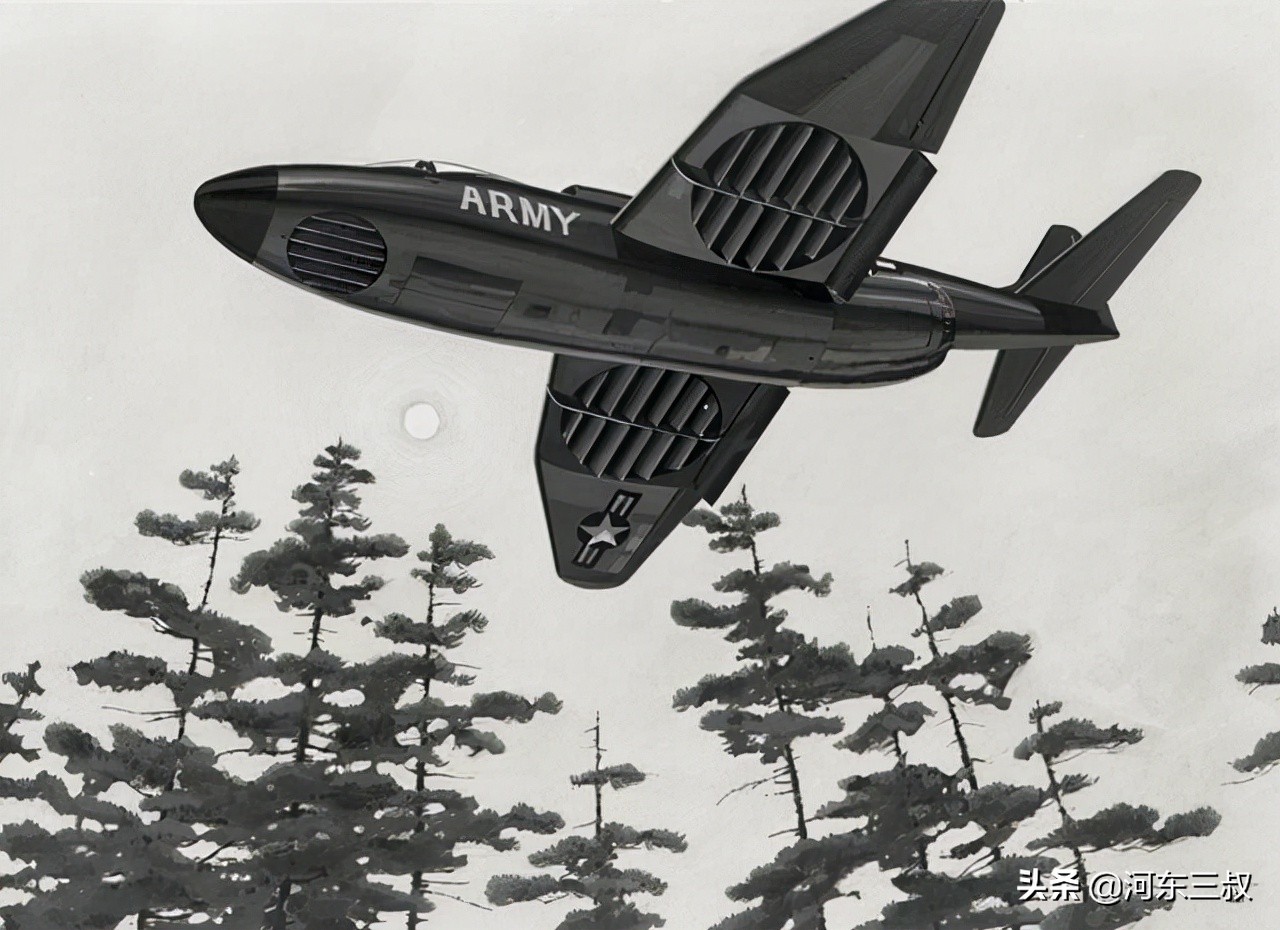

XV-5驗證機

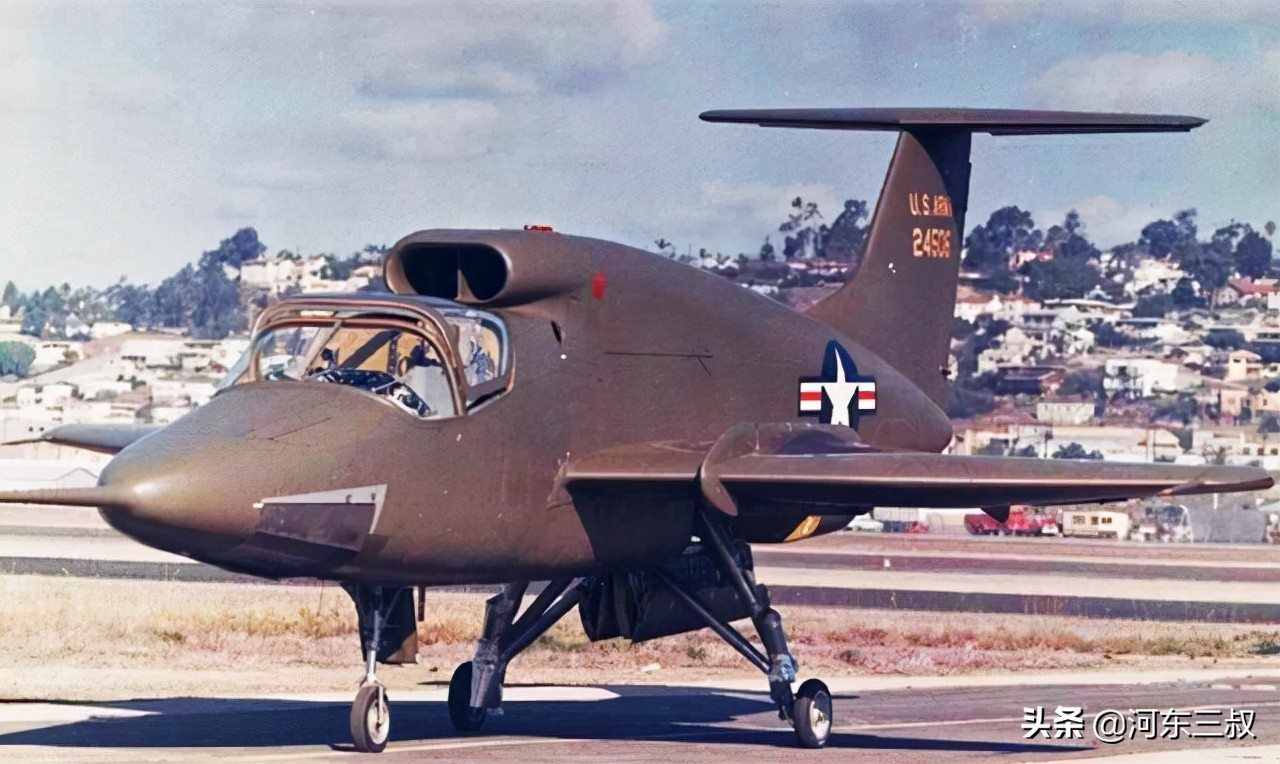

XV-5驗證機

1961年，美國瑞安航空公司獲得美國陸軍委托設計合同（通用電氣總承包，瑞安分包），研制一款能夠?yàn)轱w行器提供垂直起降功能的動力系統。瑞安公司隨后啟動了VZ-11-RY垂直起降飛機器研制，并在1962年重新命為XV-5，“X”代表技術驗證機，“V”則代表“垂直”。

飛機布局采用全金屬中單翼、T型尾翼，它的垂直起降方案原理簡單易懂，主翼安裝兩臺GE X353-5升力風扇（主要升力來源）。駕駛艙機鼻處安裝一臺同型升力風扇，主要起到配平和控制俯仰作用，為升力風扇提供動力的是兩臺GE J85-GE-5渦噴發動機。渦噴發動機噴出的高速尾氣，經由管道引導到風扇外環驅動風扇轉動產生升力，整機最大升力推力達到71.2千牛，相當于水平推力的3倍足以托起飛機。

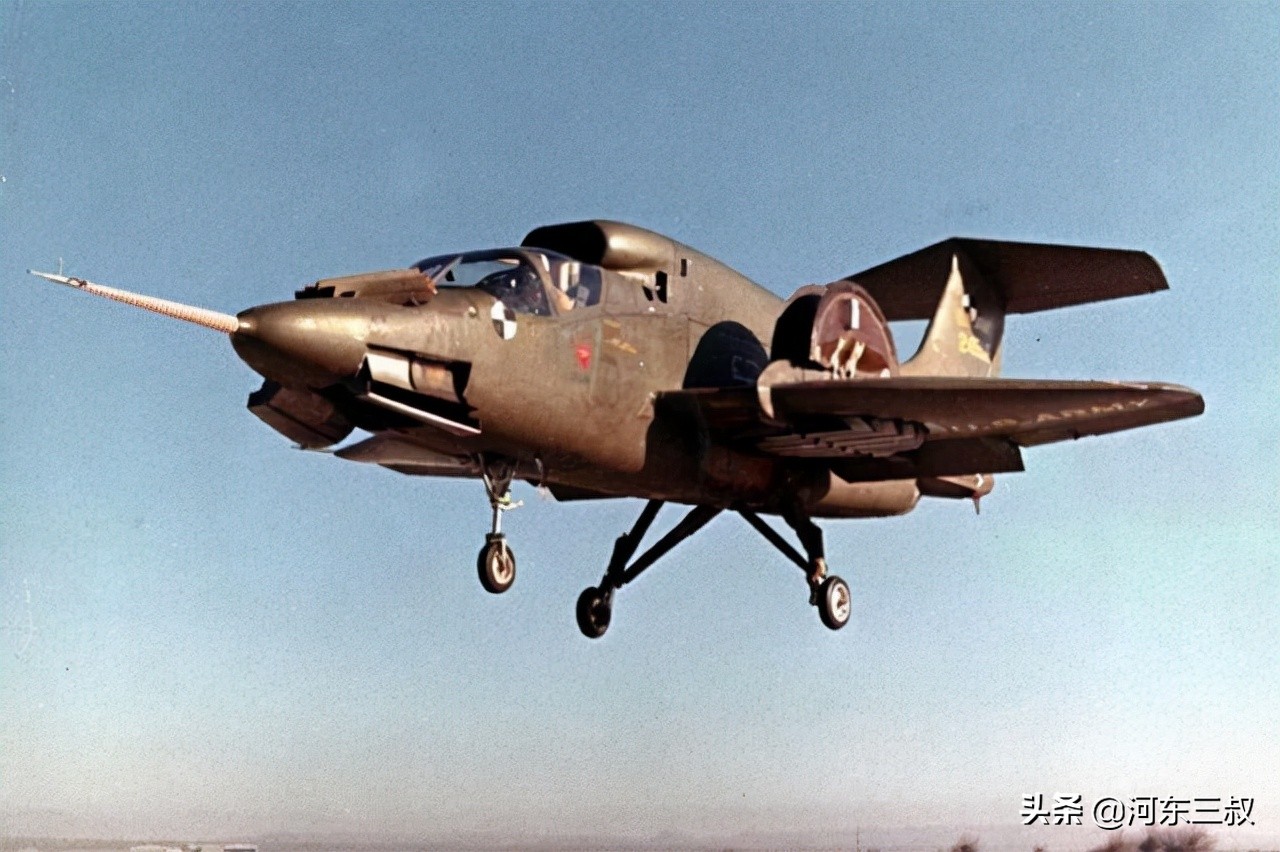

XV-5驗證機

XV-5驗證機

考慮到安全在設計上有很大改良，XV-5升力風扇引氣管道采用交叉供氣方式，一臺J85發動機可以同時給主翼兩臺升力風扇供氣，就算是戰時一臺發動機失效或被擊中，也可以由另一臺發動機提供動力安全平穩著陸。設計里比較有意思的地方是，當其中一臺發動機故障或損失之后，由于風扇的功率吸收特性良好，實際僅損失40%而不是一半的垂直升力，相比采用噴射原理機型安全性更加有保障。

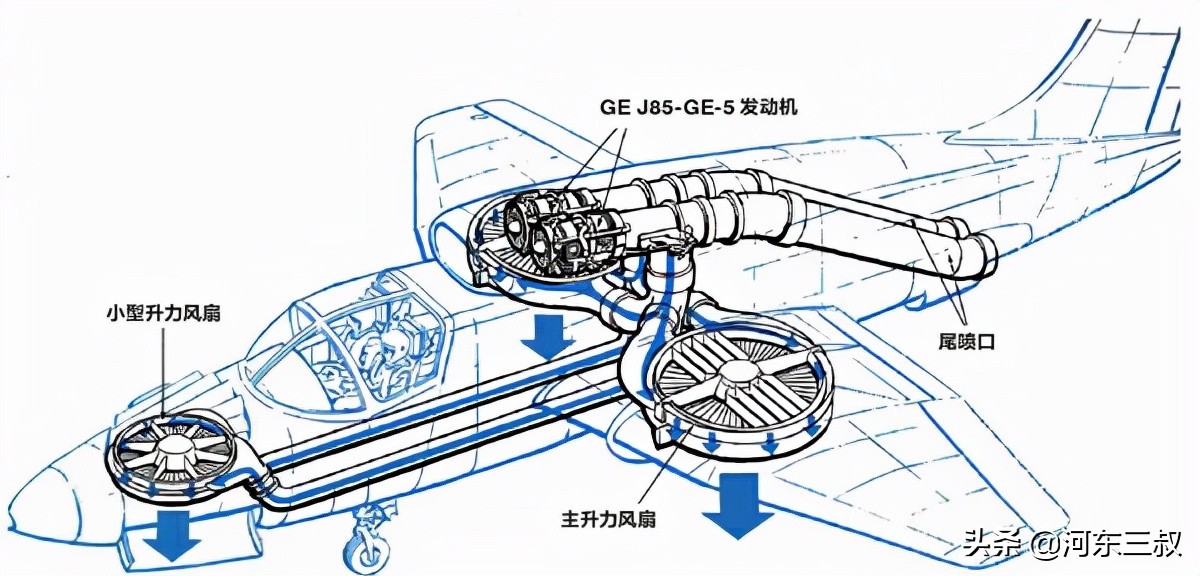

XV-5驗證機透視圖

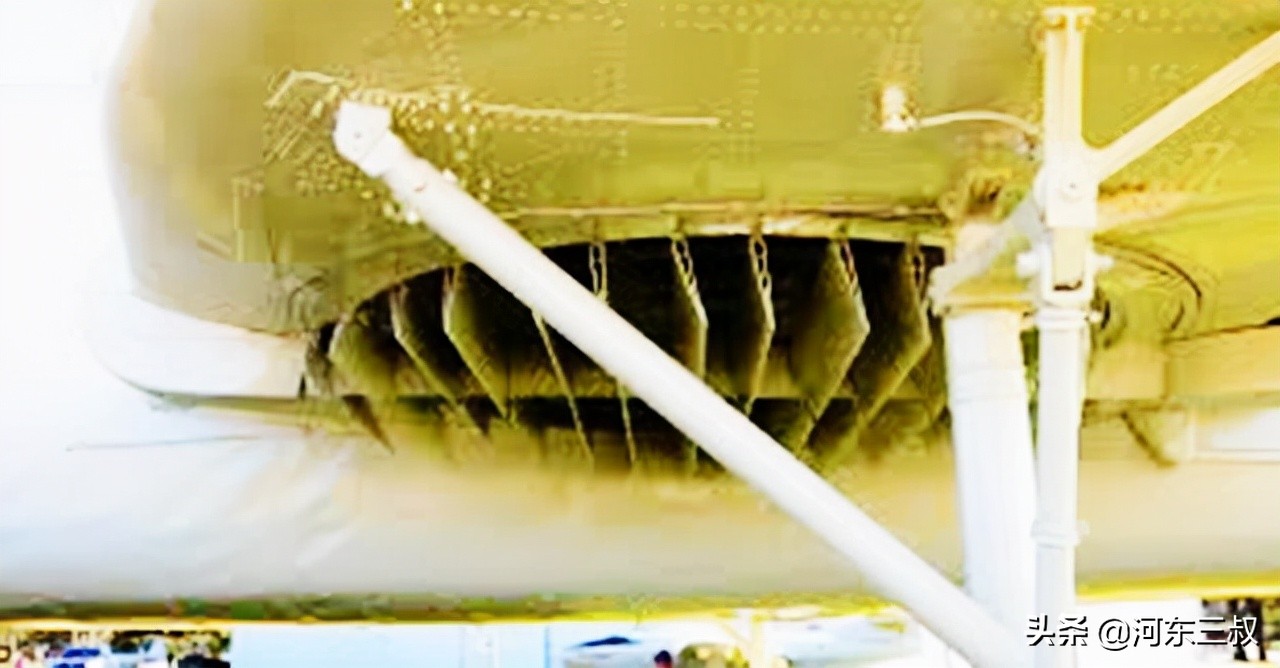

氣動布局、發動機都搞定之后，其實垂直起降機型最強的是飛控系統，在沒有電腦時代這一些都變得很不容易實現。對于XV-5驗證機來說同樣如此，具體操控方面機鼻小風扇就顯得特別重要，可以提供垂直運動時飛機的俯仰力矩，同時還能控制飛行姿態的變化。飛行滾轉和偏航控制，則是通過主風扇下方百葉窗葉片角度差動變化，實際上XV-5垂直運動的操控方式和傳統直升機類似。

采用升力風扇好處很多，它的轉動只是通過氣流吹動實現，因此升力風扇沒有驅動軸、齒輪箱和滑油冷卻等復雜系統設備。不僅可靠性增強，就是維護性也得到極大提高，這樣一來安全性也得以提升。相比噴氣動力，升力風扇最大的指標僅包括轉速和風扇腔體溫度，可以在相對惡劣的環境中使用。

XV-5驗證機總共制造了兩架，從1964年開始進行各類測試，包括懸停、垂直改平飛等。截止1966年，一共有15名試飛員對XV-5進行了全方位測試，當時主要評估該機能否在越南中執行護航、救援任務。在測試期間畢竟這是款新裝備，大小問題還是不斷而且出現嚴重墜機事故，比如在垂直改水平時造成首席試飛員身亡。

還有一次則出現在低速飛行時，由于左側機翼加裝救援假人，飛機在飛行過程高度速降。由于搖晃嚴重繩索被升力風扇吸入，導致左發失去升力飛機出現向左滾轉，失控之后飛行員彈射逃生但高度太低墜地死亡。有意思的是，XV-5驗證機雖然也一并墜地，但卻沒有發生嚴重?fù)p壞，最后還被修復重新改進之后被命名為XV-5B。

XV-5A試飛時墜毀

機翼上安裝了兩臺大型升力風扇（半徑1.59米），再加上復雜的供氣管路，實際上XV-5內部空間相當有限。特別是傳統可以安裝在機翼中的油箱，這樣一樣油料不足航程和半徑被無情縮短，再加上風扇的存在導致機翼厚度不小，最大飛行速度僅880公里/小時，在噴氣式時代這個速度帶來的危險性太高。再加上沒有電傳飛控時代，要駕駛這款飛機完成垂直起降，垂直/水平變換等實屬不易，種種原因下最后XV-5完成其技術驗證使命，未能走向服役只能進入博物館。
