2.7PWM波、SPWM波、SVPWM的區別

2.7.1PWM波

只要控制過電機應該都知道PWM波。下面簡單回顧一下PWM的基本形式:

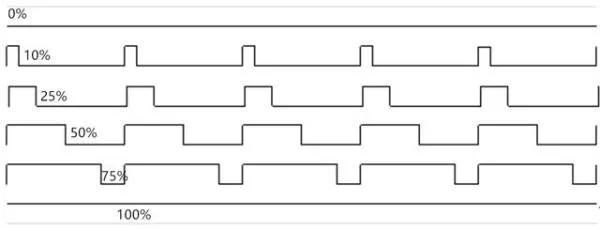

PWM波的基本形式

PWM波本質是利用面積等效原理來改變波形的有效值。舉個例子，一個電燈只有開和關兩個狀態，那么要怎么讓它實現50%亮度的效果的呢？只需要讓它在一半時間開，一半時間關，交替執行這兩個動作只要頻率足夠高，在人眼（低通濾波器）看起來就是50%亮度的樣子了。而其中高電平占一個開關周期的比例，就叫做占空比。利用PWM可以實現使用離散的開關量來模擬連續的電壓值。

2.7.2SPWM波

前面分析了，如果要平穩地驅動三相電機轉動，我們就需要生成三個相位相差120度的正弦波，然后形成圓形旋轉磁場，最終帶動電機轉動。但是我們最終的控制對象是MOS管的開通和關斷，只有電壓最大值和0值兩個狀態啊，怎么去生成連續變化的正弦波呢？

用前面提到的PWM技術就可以做到，所謂SPWM就是這么干的，如下圖：

SVPWM波基本形式

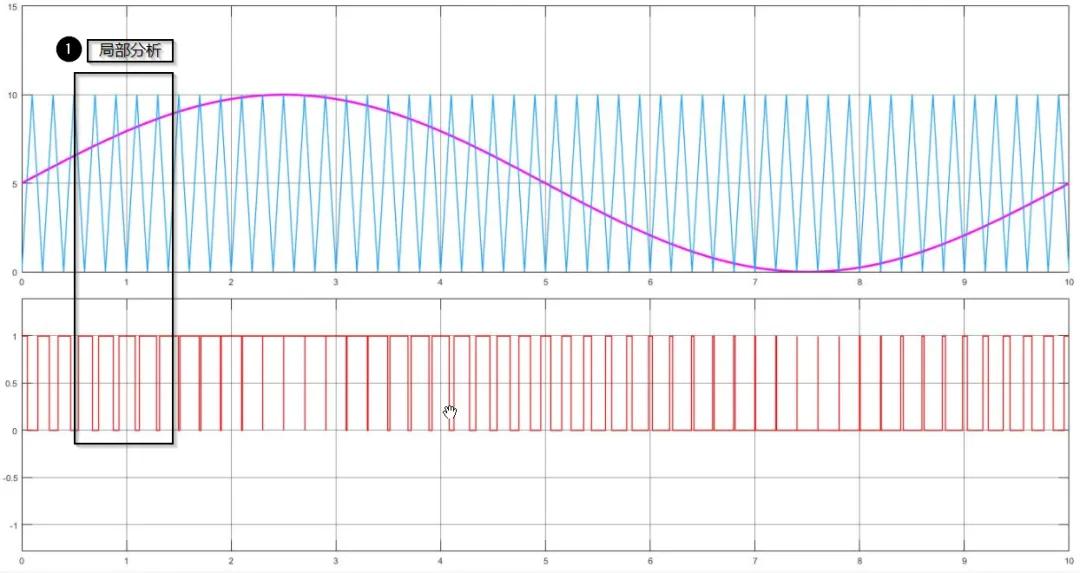

大家觀察一下上圖的波形，我們用上面坐標系中的正弦波和三角波的交點投影到下面的坐標軸，以此確定PWM的占空比變化規律，這樣合成的PWM波，經過低通濾波器之后，其實就等效為了一個正弦波！所以SPWM就是在PWM的基礎上用正弦波來調制合成的具有正弦波規律變化的方波。

我們把局部展開圖放大如下所示:

SPWM調制局部放大

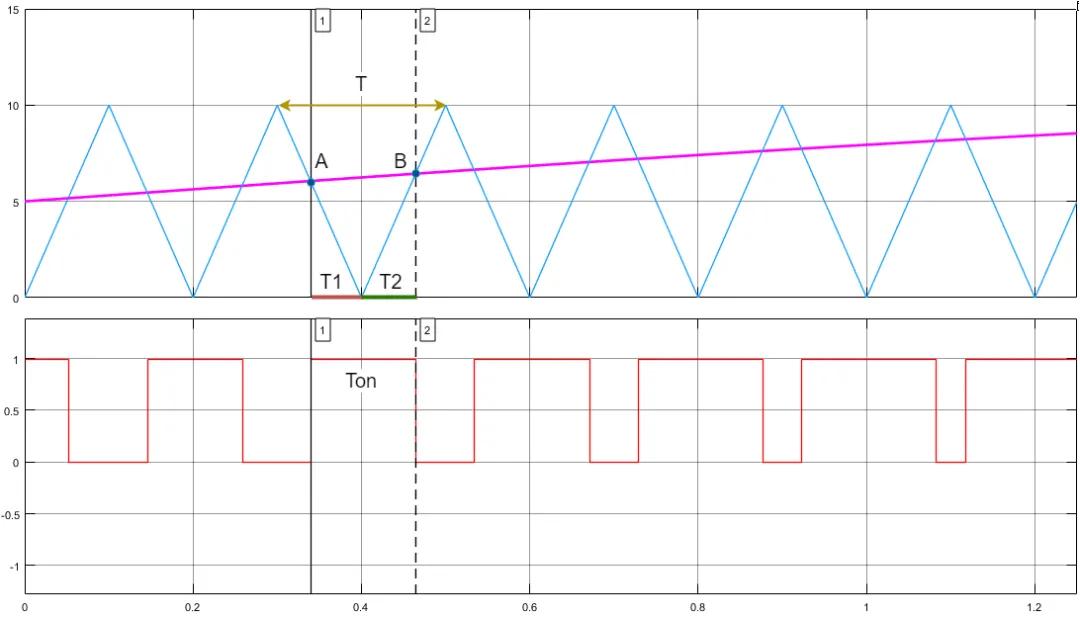

通過局部放大圖可以知道，鋸齒波和調制正弦波的交點為A和B，因此A點所需時間為T1，B點所需時間為T2，所以在該周期內，PWM所需要的脈沖時間寬度為Ton。

知道了SPWM的調制方式，那么要實際產生一個SPWM應該怎么產生呢？

這里我們可以借助DSP或者M(jìn)CU來實現，這里我們以TMS320F2812為例:

DSP要產生產生PWM，我們可以使用它的EV模塊，這里主要使用它的中央對齊模式，產生的PWM如下圖所示:

DSP產生帶死區PWM波

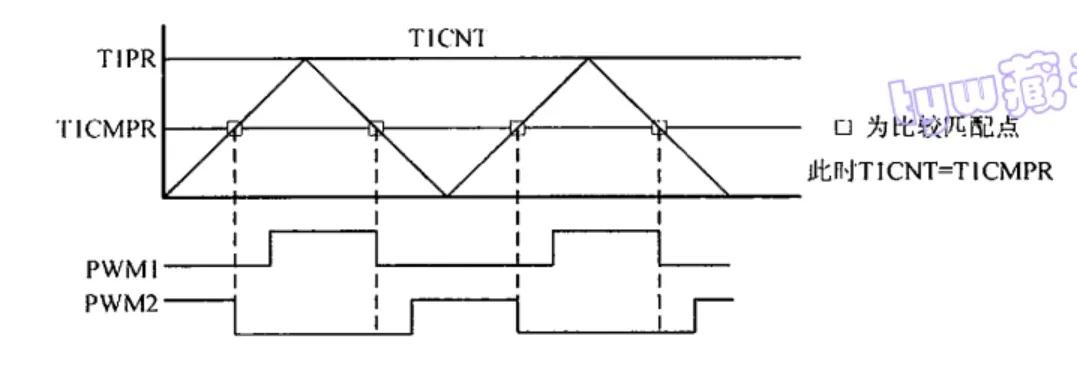

圖中我們看到，EV模塊初始化完成以后，從0開始遞增計數，計數到TIPR中設置的以后，開始遞減計數，一直到0，這就完成了一個PWM周期的計數。當計數到TICMPR設置值時，PWM引腳的輸出電平開始翻轉，這樣就產生了固定占空比的PWM波。那么舉一反三，只要改變TICMPR中的值不就可以產生不同占空比的PWM波了嗎。

仔細觀察上圖，定時器的中央計數模式，不就是我們SPWM中的三角波嗎？我們只要把TICMPR中的值按照正弦規律來設置不就能夠產生SPWM了嗎？其實實際就是這么做的。這是其中一相的，如果需要產生三相，那也是一樣的道理。

這不是很理想嗎？不對，我們在FOC控制中并不會采用SPWM的調制方式。

最主要的原因是，通過上面三個半橋逆變器電路的分析我們可以知道，我們并不好在某一時刻獨立地控制某一時刻電機的三個相電壓，也就很難合成三路這種SPWM波了；另外SPWM也比后面要說的SVPWM的電壓利用率要低15%（具體怎么算的這里就不介紹了）。

2.6.3SVPWM波

SVPWM是目前常用的脈寬調制技術，基于空間矢量脈寬調制方法，實現了比SPWM更高的電壓利用率。關于SVPWM的具體實現在后面進行詳細講解，這里先說SVPWM的結果，SVPWM解算完成以后輸出的是馬鞍波，圖形如下所示

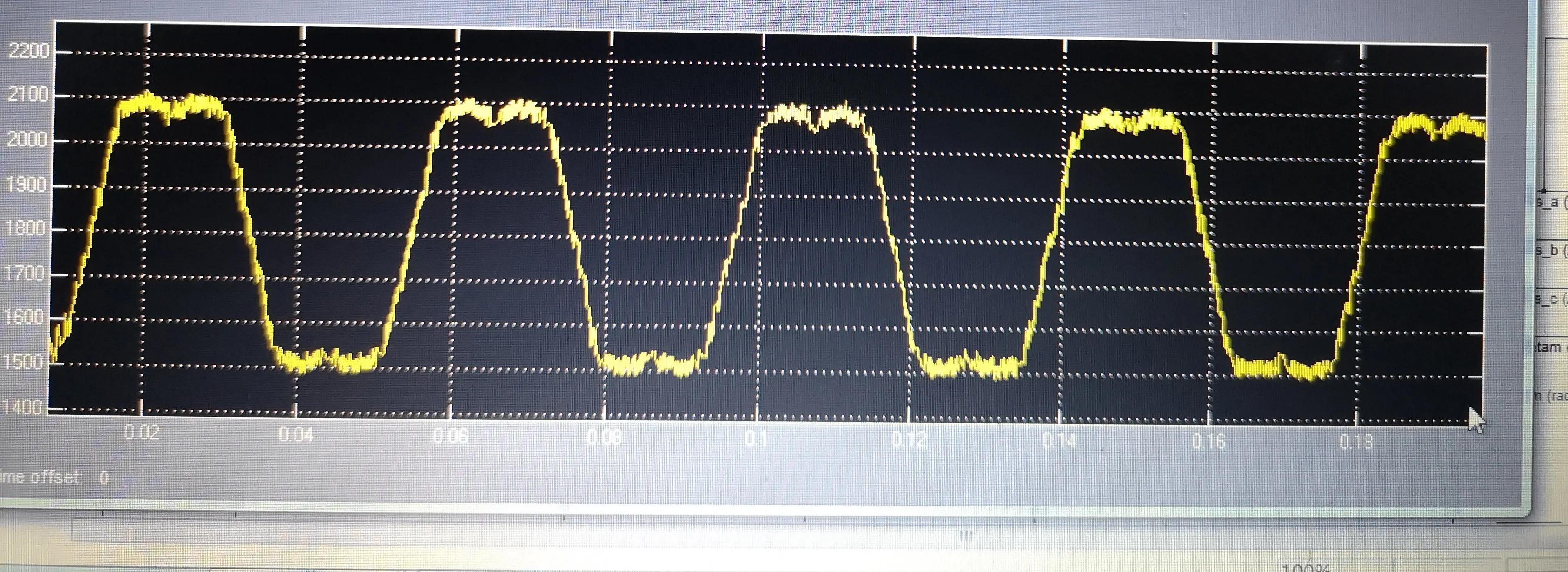

馬鞍波

這也是與SPWM最大的不同，SPWM的調制波是正弦波，而SVPWM的調制波是馬鞍波。SVPWM輸出三相調制波中存在共模分量（零序分量），該分量的存在不對實際三相電機負載產生影響，但是存在中性點對地的電位浮動，同時就是該零序分量的存在，提高了電壓利用率。零序分量中含有大量的三次諧波，因此我們也可以通過正弦波與其對應的三次諧波來合成馬鞍波。

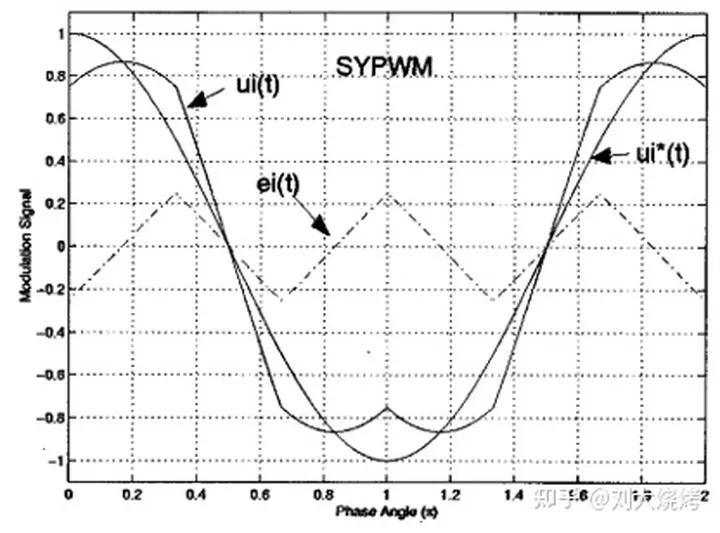

SVPWM調制信號中基波、零序分量及合成的馬鞍波如下所示:

SVPWM調制信號中基波、零序分量及合成馬鞍波

得到SVPWM解算輸出的馬鞍波以后，我們就可以輸入到DSP的比較寄存器TICMPR了，然后就按照馬鞍波的規矩來進行調制，最后來驅動電機。
