1 RFID 讀寫設備

1.1 RFID 的工作原理

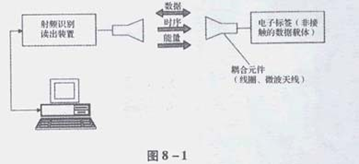

射頻識別系統的基本模型如圖 所示。其中，電子標簽又稱為射頻標簽、應答器、數據載體；閱讀器又稱為讀出裝置，掃描器、通訊器、讀寫器(取決于電子標簽是否可以無線改寫數據)。電子標簽與閱讀器之間通過耦合元件實現射頻信號的空間(無接觸)耦合、在耦合通道內，根據時序關系，實現能量的傳遞、數據的交換。
RFID 讀寫器技術原理圖:

發生在閱讀器和電子標簽之間的射頻信號的耦合類型有兩種。

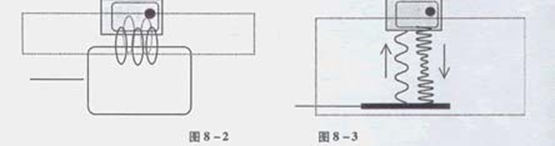

(1) 電感耦合。變壓器模型，通過空間高頻交變磁場實現耦合，依據的是電磁感應定 律， 如右圖所示。

(2) 電磁反向散射耦合：雷達原理模型，發射出去的電磁波，碰到目標后反射，同時攜帶回目標信息，依據的是電磁波的空間傳播規律。電感耦合方式一般適合于中、低頻工作的近距離射頻識別系統。典型的工作頻率有：125kHz、225kHz 和 13．56MHz。識別作用距離小于 1m，典型作用距離為 10～20cra。

電磁反向散射耦合方式一般適合于高頻、微波工作的遠距離射頻識別系統。典型的工作頻率有：433MHz，915MHz，2．45GHz，5．8GHz。識別作用距離大于 1m，典型作用距離為 3—l0m。

電感耦合模型的讀寫器和電磁反向散射耦合型的 RFID 讀寫器 。

1.2 RFID 讀寫器基本介紹

1.2.1 什么是 RFID 讀寫器

無線射頻識別技術（Radio Frequency Idenfication，RFID）是一種非接觸的自動識別技術，其基本原理是利用射頻信號和空間耦合（電感或電磁耦合）或雷達反射的傳輸特性，實現對被識別物體的自動識別。

RFID 系統至少包含電子標簽和閱讀器兩部分。RFID 閱讀器（讀寫器）通過天線與 RFID 電子標簽進行無線通信，可以實現對標簽識別碼和內存數據的讀出或?qū)懭氩僮?。典型的閱讀器包含有高頻模塊(發送器和接收器)、控制單元以及閱讀器天線。

1.2.2 RFID 讀寫器防沖撞（防碰撞）實例機理

RFID 分類的第二個重要的看點在于是否需要同時讀取復數個標簽。為了實現這個功能在通信上所采取的技術是（防沖撞）＂防碰撞＂．同時讀取復數個標簽是常被人們談及的RFID 比圖形碼遠為優越的地方，但是如果沒有防碰撞 （防沖撞）的功能時，RFID 系統只能讀寫一個標簽。在這種情況下如果有兩個以上的標簽同時處于可讀取的范圍內就會導致讀取的錯誤。

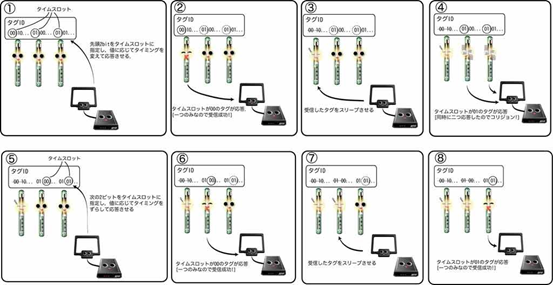

其次，我們來簡單地說明防碰撞（防沖撞）功能的工作原理。即使是具有防碰撞（防沖撞）功能的 RFID 系統，實際上并非同時讀取所有標簽的內容。在同時查出有復數個標簽存在的情況下，檢索信號并防止沖突的功能開始動作。為了進行檢索，首先要確定檢索條件。例如，13.56MHz 頻帶的 RFID 系統里應用的 ALOHA 方式的防碰撞功能的工作步驟如下。

1) 首先，閱讀器指定電子標簽內存的特定位數（1~4 位左右）為次數批量。

2) 電子標簽根據次數批量，將響應的時機離散化。例如在兩位數的次數批量“00、01、10、11”時，讀寫器將以不同的時機對這四種可能性逐一進行響應。

3) 若在各個時機里同時響應的電子標簽只有一個的場合下才能得到這個電子標簽的正常數據。信息讀取之后閱讀器對于這個電子標簽發送在一定的時間內不再響應的睡眠的指令（Sleep/Mute）使之在休眠，避免再次向應。

4) 若在各個時機內同時由幾個電子標簽響應，判別為“沖突”。在這種情況下，內存內的另外兩位數所記錄的次數批量，重復以上從 2）開始的處理。

5) 所有的電子標簽都完成響應之后，閱讀器向他們發送喚醒的指令（Wake Up），從而完成對所有電子標簽的信息讀取。

在這種搭載有防碰撞（防沖撞）功能的 RFID 系統中，為了只讀一個標簽，幾經調整次數批量反復讀取進行檢索。所以，一次性讀取具有一定數量的標簽的情況下，所有的標簽都被讀到為止其速度是不同的，一次性讀取的標簽數目越多，完成讀取所需時間要比單純計算所需的時間越長。

實現防止抗碰撞（防沖撞）的功能是 RFID 在物流領域中取代圖形碼所必不可少的條件。例如，在超市中，商品是裝在購物車?yán)锩孢M(jìn)行計價的。為了實現這種計價方式，抗碰撞 （防沖撞）功能必須完備。另一方面，在電子貨幣和個人認證方面利用 RFID 系統時，同時識別幾個標簽是發生差錯的主要原因。

具有抗碰撞（防沖撞）功能的 RFID 系統的價格比不具有這種功能的系統的要昂貴。當個人用戶在制作 RFID 系統的時候，如果沒有必要進行復數個 ID 同時認識時就沒有必要選擇抗碰撞機能的讀寫器。

1.3 RFID 讀寫器

1.3.1 RFID 讀寫器頻率分類

和我們聽的收音機道理一樣，射頻標簽和閱讀器也要調制到相同的頻率才能工作。LF, HF, UHF 就對應著不同頻率的射頻。LF 代表低頻射頻，在 125KHz 左右，HF 代表高頻射頻， 在 13.54MHz 左右，UHF 代表超高頻射頻，在 850 至 910MHz 范圍之內，還有 2.4G 的微波讀寫器。

1.3.2 為什么要使用不同的頻率？

在操作中有 4 種波段的頻率，低頻（125KHz），高頻（13.54MHz），超高頻（850-910MFz），微波（2.45GHz）.每一種頻率都有它的特點，被用在不同的領域，因此要正確使用就要先選擇合適的頻率。不同的國家所使用頻率也不盡相同：

歐洲的超高頻是 868MHz,美國的則是 915MHz.日本目前不允許將超高頻用到射頻技術中。政府也通過調整閱讀器的電源來限制它對其他器械的影響。有些組織例如全球商務促進委員會正鼓勵政府取消限制。標簽和閱讀器生產廠商也正在開發能使用不同頻率系統避免這些問題。

1.3.3 所有的閱讀器都能支持不同種類的標簽嗎？

目前還不是。很多公司生產的閱讀器支持現有供給鏈中用的新標簽的射頻技術。一些閱讀器只支持新的電子產品代碼，一些只支持某些生產廠商生產的特定標簽。

1.3.4 什么是閱讀器沖突？

射頻技術遇到的一個問題就是閱讀器沖突，就是一個閱讀器接收到的信息和另外一個閱讀器接收到的信息發生沖突，產生重疊。解決這個問題的一種方法是使用 TDMA 技術，簡單來說就是閱讀器被指揮在不同時間接收信號，而不是同時，這樣就保證了閱讀器不會互相干擾。但是在同一區域的物品就會被讀取兩次，因此就要建立相應的系統去避免這種情況的發生。

1.3.5 我們?nèi)绾沃滥膫€頻率適合于我們的產品？

不同的頻率有不同的特點，因此他們的用途也就形形色色。例如，低頻標簽比超高頻標簽便宜，節省能量，穿透廢金屬物體力強，他們最適合用于含水成分較高的物體，例如水果等。超高頻作用范圍廣，傳送數據速度快，但是他們比較耗能，穿透力較弱，作業區域不能有太多干擾，適合用于監測從海港運到倉庫的物品。當做選擇時，最好咨詢一下相關的專家， 供貨商，從而選擇正確的射頻。

1.3.6 我需要什么樣的閱讀器？

閱讀器和標簽一樣，得通過研究供給方式?jīng)Q定使用種類和數量。例如，要求是管理進出倉庫的庫存，閱讀器可以安裝在碼頭貨物進出的艙門上。如果要求是管理送給特定客戶的產品，那閱讀器應該不僅僅裝在艙門上，還應該裝在卡車上。如果要求是控制零售貨架，固定或是手持裝置可以采用，從而方便自動出庫記錄和計數。
