4 智拼圖（快速 DSM 生成）
在開展DSM 輔助的變高航線設計時，DSM 的生成處理便成為一個關鍵問題。這部分
功能可通過管家智理圖實現。
- 首先獲取測區的低分辨率單相機影像數據，分辨率10-20 公分，重疊度80*60，可
架設基站； - 在智拼圖中新建處理工程，遵循D200 技術支持培訓的數據處理流程開展相關工

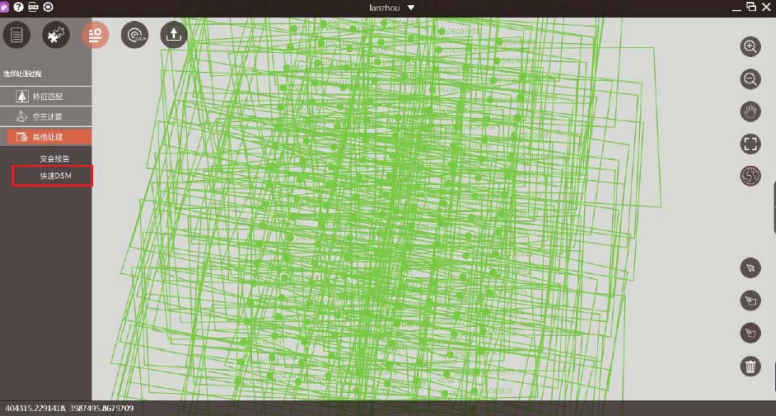

作； - 設置工作路徑，然后點擊快速DSM（需要加密狗支持），如圖13 所示；

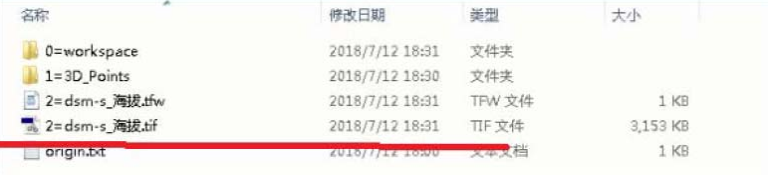

- 在工作路徑中找到輸出的DSM 文件“2=dsm-s_海拔.tif”或“2=dsm-f_海拔.tif”，分辨
率為1m（s表示W(wǎng)ibu加密狗、金屬狗，f表示藍色加密狗、飛機鑰匙）。
? 通過上述步驟生成的快速DSM，文件后綴名會自動標注“海拔”，該DSM可直接導入智航線使
用。
? 智航線中導入的DSM 的高程基準必須為海拔。
? 由于智拼圖輸出的DSM 高程基準的差異性，某些早期生成的DSM（非通過上述步驟）則不可
直接導入智航線進行“DSM 輔助變高航線設計”， 需要通過智理圖完成高程轉換，參見下節。
5 智理圖（DSM 高程轉換）
DSM 輔助的變高航線設計，要求“智航線”中加載的DSM 必須為海拔高。針對一些非
上述“快速DSM”步驟所生成的DSM，則應該進行高程系統轉換，實現橢球高向海拔高的轉
換。

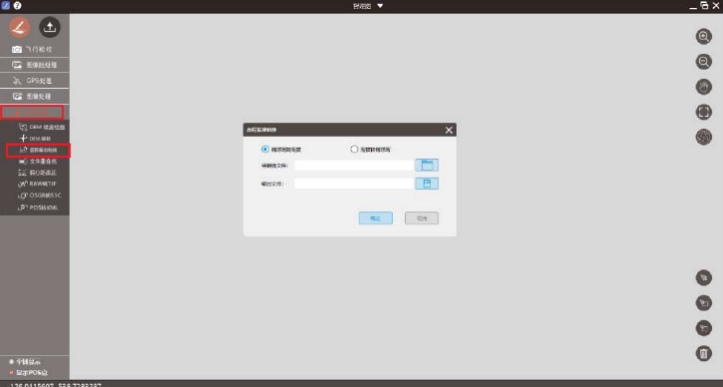

- 打開智理圖，依次點擊“實用工具”->“高程基準轉換”。針對以橢球高為基準的
DSM，選擇“橢球高轉海拔”。
輸出的文件名以“海拔”結束，如圖15 所示。
圖15 海拔高轉換及文件標注
? 高程基準轉換功能僅支持tif格式且有坐標系信息的數據；
? 智航線中導入的DSM的高程基準必須為海拔。
