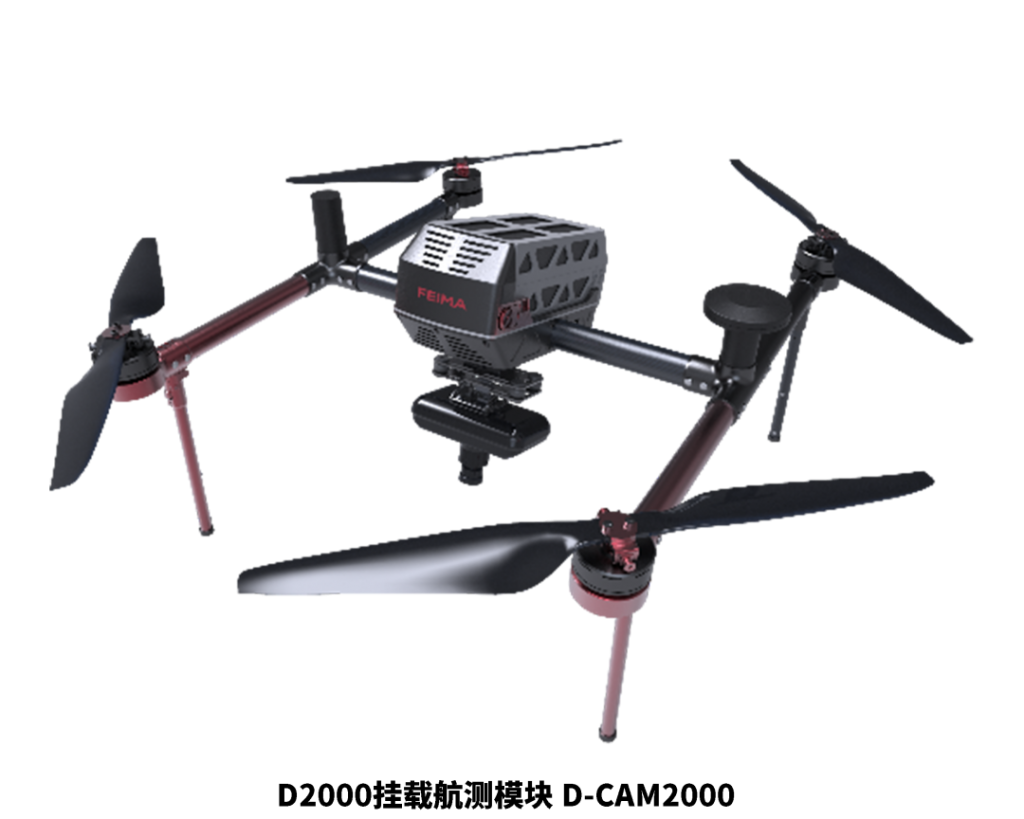

飛馬智能航測/遙感/偵察系統D2000（以下簡稱D2000）是飛馬全新研發的一款小型、長航時但同時滿足高精度測繪、遙感及視頻應用的多旋翼無人機系統，可搭載航測模塊、傾斜模塊、可見光視頻模塊、熱紅外視頻模塊、熱紅外遙感模塊等，具備多源數據獲取能力。D2000自2020年面世以來便引發行業市場的廣泛熱情，在房地一體化等項目領域開啟應用“加速度”。

飛馬機器人秉承持續創新的理念，嚴謹務實不斷立足產品全鏈路做精細設計，憑借全自主知識產權、充分模塊化設計、高技術集成度的產品特色保證了無人機平臺與載荷的靈活適配與擴展，以及整體解決方案的架構與輸出能力。

隨著D2000受眾的日趨廣泛，其免像控應用實力也得到了日益凸顯。本文將重點圍繞D2000平臺及航測、傾斜模塊的全鏈路設計理念展開，詳細介紹決定免像控應用各環節的產品設計、航線設計、關鍵技術、應用效率、應用案例與檢定報告，展現飛馬D2000在航測領域的全面特點。

本文是飛馬D2000免像控應用解密的平臺載荷篇，重點介紹D2000平臺及其航測、傾斜模塊設計與選型思路，總結了3型載荷的總體參數，并附由國家測繪地理信息計量站出具的檢定證書。

飛馬機器人在產品設計上一貫堅持充分模塊化、高度可擴展，在打造產品矩陣的同時，也達成了單平臺的載荷矩陣化。D2000的航測載荷矩陣分為航測模塊與傾斜模塊兩類。其中，航測模塊包含D-CAM2000（約2400萬像素）、D-CAM3000（約6100萬像素），支持正射與傾斜兩種作業模式；傾斜模塊為D-OP3000（約5×2400萬像素）。

縱觀行業無人機市場，航測載荷與無人機平臺的掛載方式通常有兩種：剛性固聯或配套云臺。飛馬D2000兼而有之：航測模塊D-CAM2000與傾斜模塊D-OP3000采取平臺固聯方式；航測模塊D-CAM3000配有單軸云臺。

一、安裝設計

1、采取剛性固聯的D-CAM2000與D-OP3000

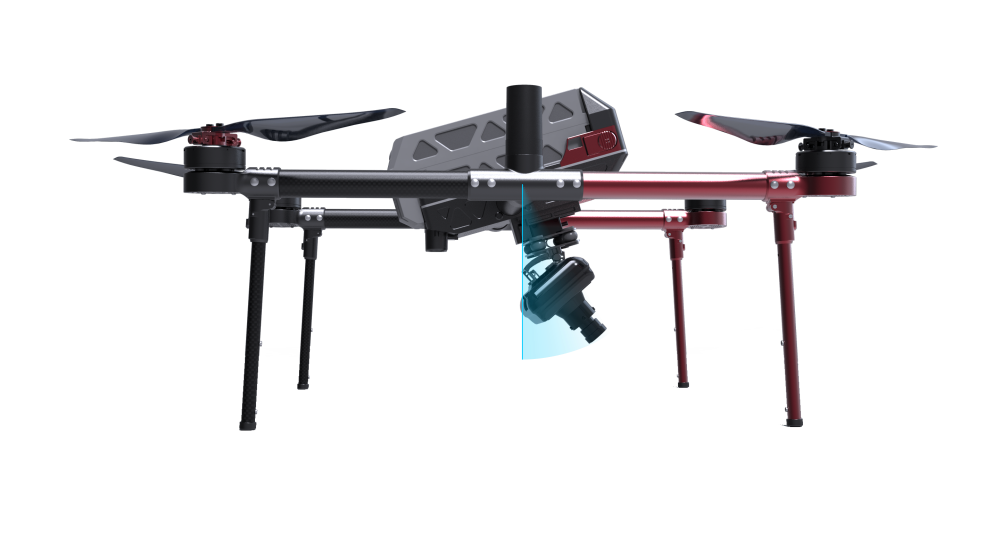

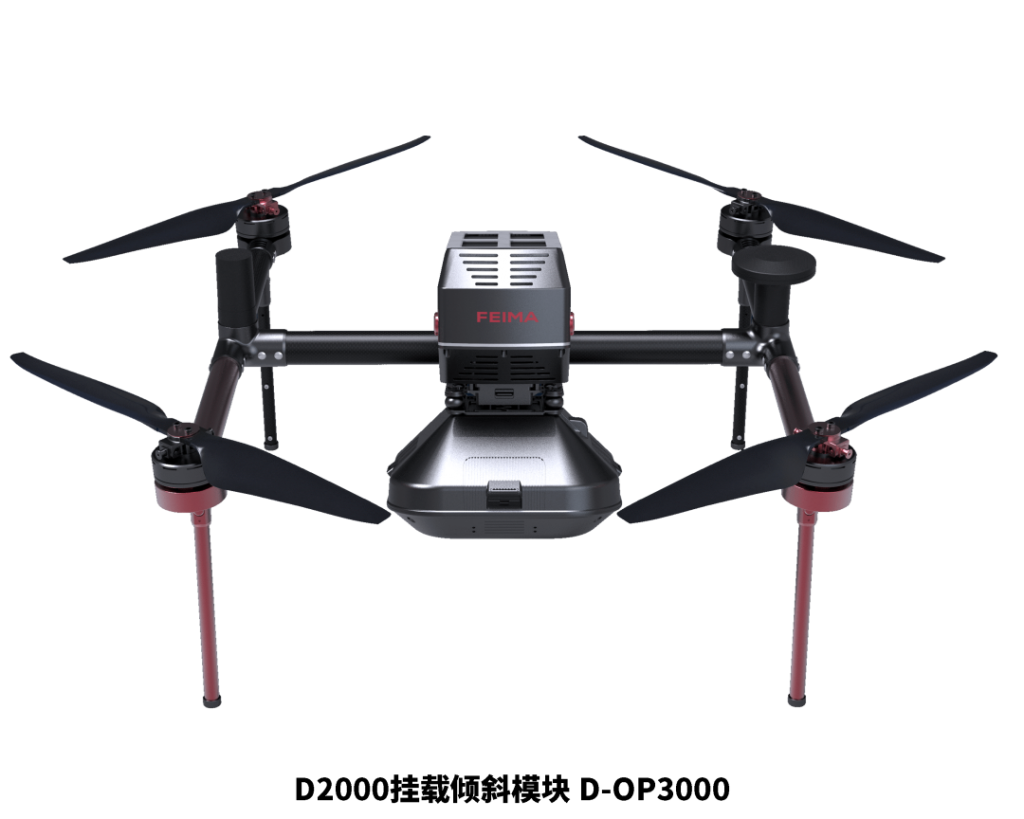

熟悉D2000的行業用戶一定對其載荷安裝面的傾斜設計印象深刻（如下圖所示），而這與旋翼飛行時的俯仰姿態密不可分。眾所周知，數字航空攝影測量生產應當嚴格依據相關規范開展。數字航測按流程可分為航空攝影、控制測量、空中三角測量、測圖四個階段，其標準體系亦據此構建。D2000的傾斜安裝面設計正是為了抵消旋翼飛行時的姿態變化，保證每攝站所獲影像的像片傾斜角滿足一定要求，進而保證其立體測圖生產應用。

針對D2000平臺安裝面的結構仰角設計，飛馬聯動了結構、飛控、后處理、測試、行業應用等多個研發團隊，基于多個空對地檢校場開展了大量差異化環境條件下的數據獲取，并嚴格依據免像控空三精度、立體測圖相關規范開展生產內測最終綜合而得。此外，在任務航線的每個攝站點，飛控均采取了精確的瞬間姿態控制回調，確保了D2000在免云臺剛性固聯的組裝方式下實現各攝站近似垂直攝影。

此外，約2400萬像素的單攝D-CAM2000亦可支持基于交叉航線（旁向重疊率更高）的傾斜模式，服務三維成果應用。當其用于傾斜攝影時，用戶可對機械結構進行簡便調節，達成固定的設計傾角。

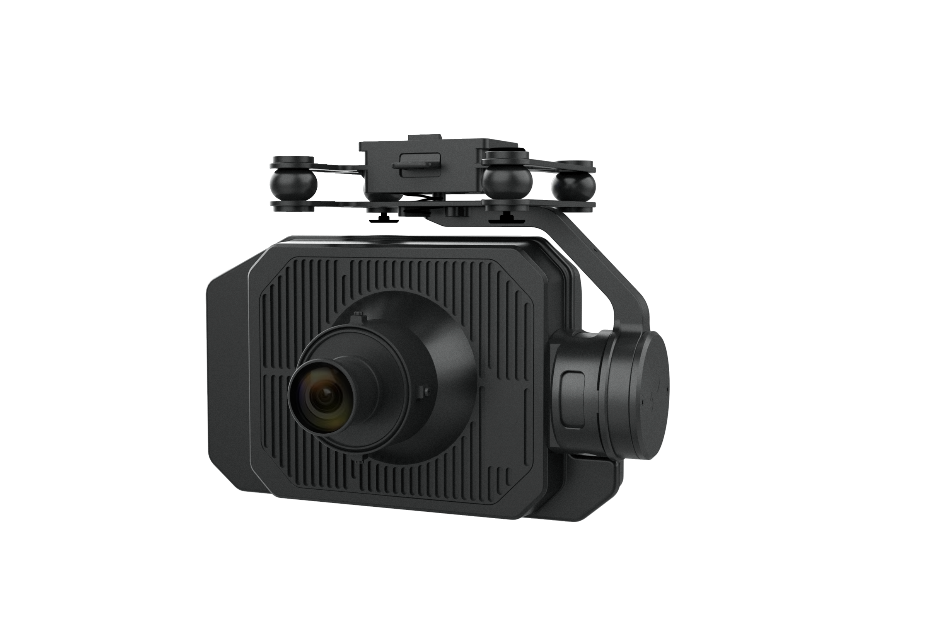

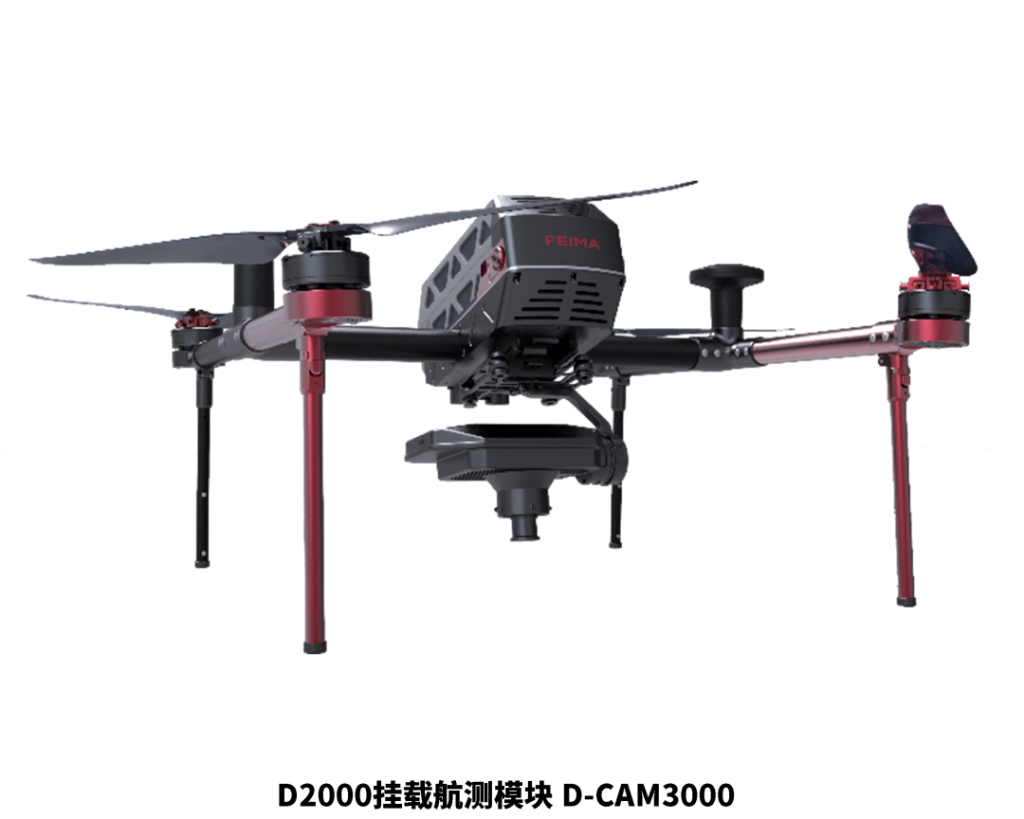

2. 配有單軸云臺的D-CAM3000

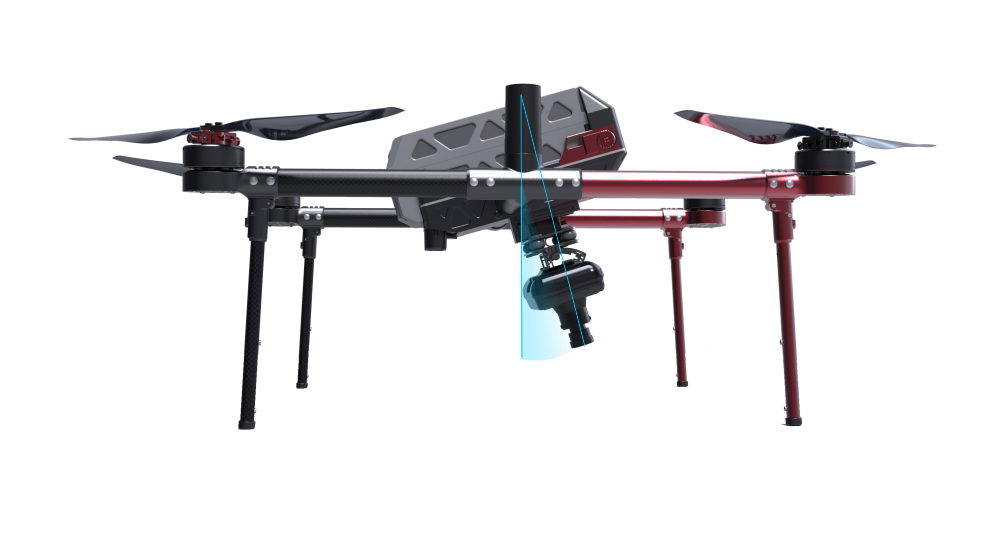

不同于D-CAM2000與D-OP3000的剛性固聯，D-CAM3000采取單軸云臺實現航攝過程中的正射成像或傾斜攝影，其云臺角度的切換與航攝設置耦合，由飛控控制實現。

D-CAM3000的單軸云臺在航線俯仰角上可以得到有效控制，最大程度保證攝站的航向重疊度與成像瞬間的近似垂直攝影，適用于基于單相機正射的立體測圖應用。

二、傾角設計
當進行傾斜攝影應用時，航攝儀傾角是一項非常重要的設計確認。

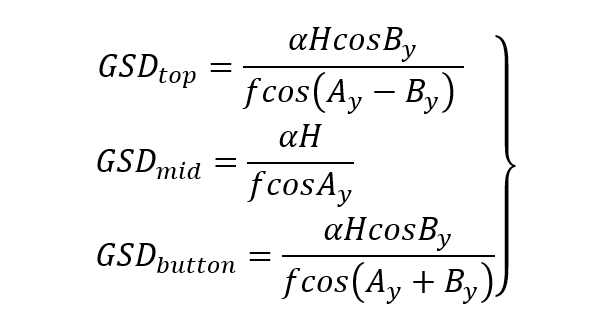

無論是D-CAM2000/D-CAM3000的單攝傾斜，還是D-OP3000的五目傾斜，D2000均進行了理論與實踐相結合的設計與驗證。在理論層面上，傾斜相機的主光軸傾斜角度應根據傾斜影像中心點（GSDmid）、近地點（GSDtop）與遠地點（GSDbutton）的相應分辨率要求計算得出，依據公式如下：

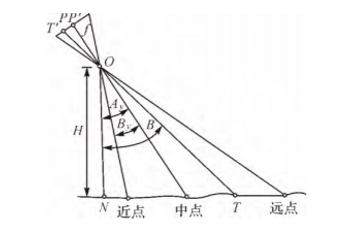

式中，H為攝影航高，單位為m；f為攝影鏡頭焦距，單位為mm；GSD為地面分辨率，單位為m；α為像元尺寸，單位為mm；Ay為相機傾角；By為半倍視場角。傾斜影像的幾何關系如圖7所示。

通常情況下，具有下視相機的傾斜相機，傾斜影像的遠點分辨率不宜超過垂直分辨率的3倍；不具有下視相機的傾斜相機，一般傾斜影像的遠點分辨率不宜超過近點分辨率的3倍。

基于以上理論依據，D-OP3000的斜視采取45°傾角，D-CAM2000與D-CAM3000的傾斜模式均采用40°傾角。

三、鏡頭選型

飛馬在D2000航測模塊與傾斜模塊的鏡頭選型方面，重點關注高分辨率、低光學畸變、高照度均勻性三個指標。光學鏡片材料采用進口ED低色散玻璃、納米級鍍膜工藝，降低鏡頭的色差與紫邊；每個鏡片都經過嚴格的亞斯檢測和同心度檢測，控制成像的邊角模糊；采用高精度裝調檢測工藝，所有裝配環節均通過超聲設備保證鏡片潔凈度。

在分辨率方面，飛馬著重關注鏡頭高分辨率成像的MTF（調制傳遞函數）。MTF成像曲線圖由鏡頭生產廠家在極為客觀嚴謹?shù)臏y試環境下測得并對外公布，是鏡頭成像品質最權威、最客觀的技術參考依據。飛馬D2000載荷所選用的鏡頭樣本經國家測繪地理信息計量站檢定，光學分辨率可達228lp/mm~256lp/mm。

在光學畸變方面，飛馬著重低畸變鏡頭的選型與光學檢校的自主能力建設。光學畸變差，表征像點偏離其理想位置的點位誤差，是影響成像幾何質量最重要的因素之一。在航測生產應用中，鏡頭的徑向畸變影響顯著高于其切向畸變。飛馬所選用鏡頭在光學設計方面嚴格采取低畸變設計，鏡頭樣本經國家測繪地理信息計量站檢定，徑向畸變介于0.12pixel~0.22pixel，顯著優于航攝儀檢定規程所要求的改正后殘差的中誤差小于1/3像素。

在照度均勻性方面，飛馬著重鏡頭的高照度均勻性和邊緣照度控制。在光學鏡頭設計上，注重對漸暈效應的控制，鏡頭邊緣相對照度在70%以上。較高的鏡頭照度均勻性，保證了圖像的灰度均勻性，有利于后期圖像處理。

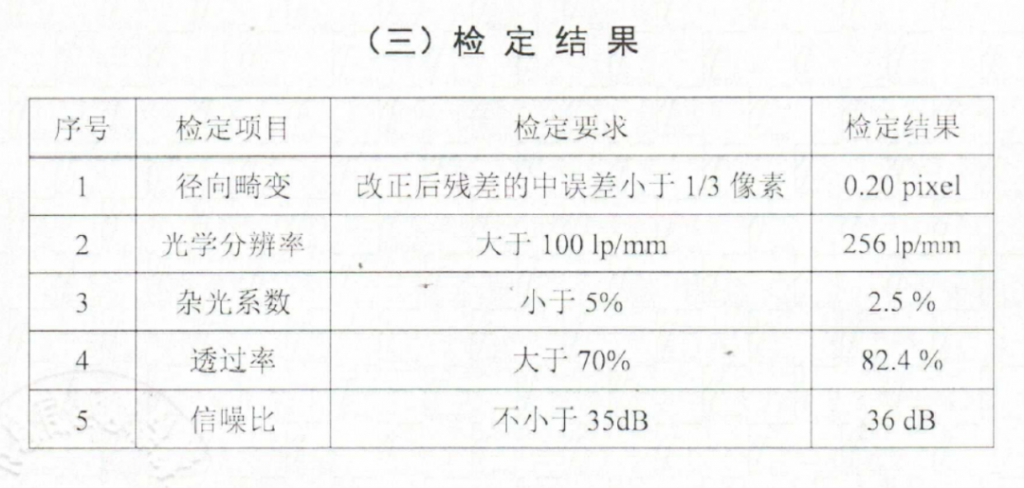

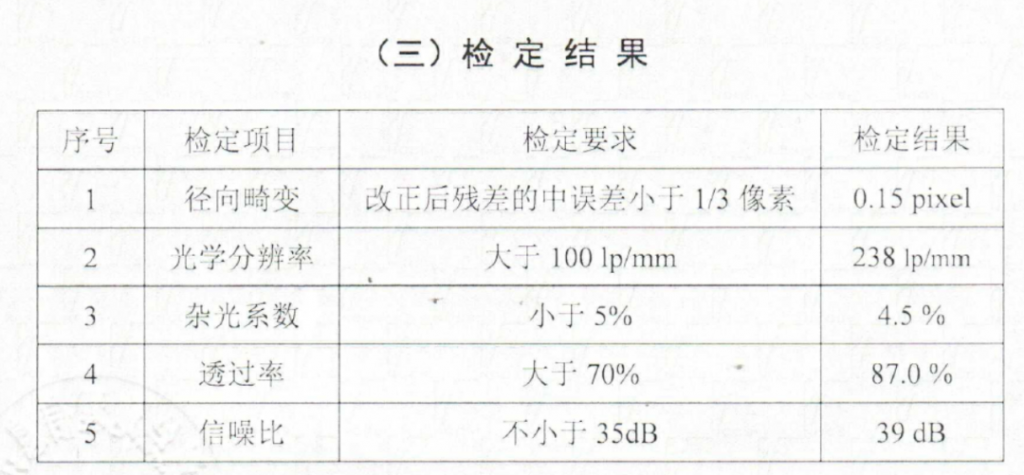

針對D2000選用的載荷鏡頭，我們從若干批次鏡頭中隨機挑選了6個鏡頭和數字后背交由國家測繪地理信息計量站進行檢定。該計量站是我國測繪地理信息行業惟一獲得國家市場監督管理總局（國家質量監督檢驗檢疫總局）授權進行進口和國產測繪儀器型式鑒定（型式評價試驗）和檢測/測試的國家級質檢技術機構。下圖為檢定結果的示例。

四、載荷參數

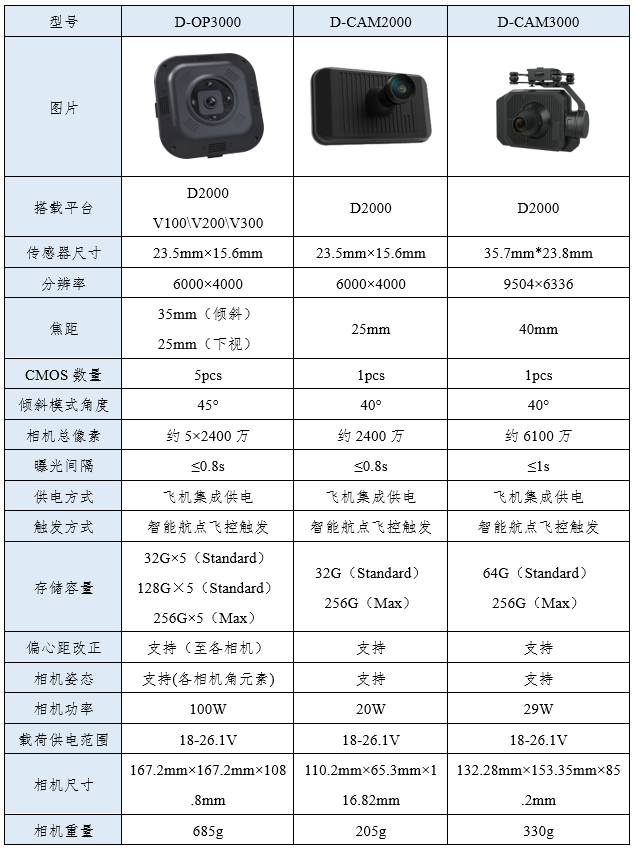

D-CAM2000、D-CAM3000及D-OP3000載荷參數見下表，其中D-OP3000針對V系列（V100、V200、V300）無人機平臺進行了適配，用戶可以使用專用轉接配件，將D-OP3000掛載到V系列無人機上開展作業。

五、檢定證書

國家測繪地理信息計量站是我國測繪地理信息行業惟一獲得國家市場監督管理總局（國家質量監督檢驗檢疫總局）授權進行進口和國產測繪儀器型式鑒定（型式評價試驗）和檢測/測試的國家級質檢技術機構，擁有“國家質檢總局計量檢測授權”、“國家認證認可監督評審委員會計量認證”和“國家質檢總局計量標準考核”等三大類國家級授權。

國家測繪地理信息計量站是集計量檢定/校準、檢測測試、型式評價、測繪計量科學研究及技術服務為一體的國家級綜合性計量技術機構。主持或參與完成國家和行業計量標準制、修訂項目30多項。主要從事包括全站儀、測距儀、經緯儀、水準儀和和GNSS接收機等傳統測繪儀器，數字航攝儀、無人機航攝系統、車載移動測量系統、機載LiDAR、SAR等新型測繪儀器裝備檢測及軟件測評等工作。

近年來，數字航攝儀產品種類繁多、性能各異，良莠不齊，為了加強數字航攝儀質量控制與管理，保證量值溯源的準確可靠，國家測繪地理信息局編制并發布了《中華人民共和國測繪地理信息計量檢定規程JJG（測繪）3401-2016》，為數字航攝儀的計量檢定、質量評判和市場準入提供技術支撐。該檢定規程對加強數字航攝儀質量控制與管理，保證量值溯源的準確可靠，推進我國數字航攝儀產品標準的逐步構建，有序指導我國數字航攝儀產品標準化工作，提高我國數字航攝儀產品的應用和效益具有重要意義。

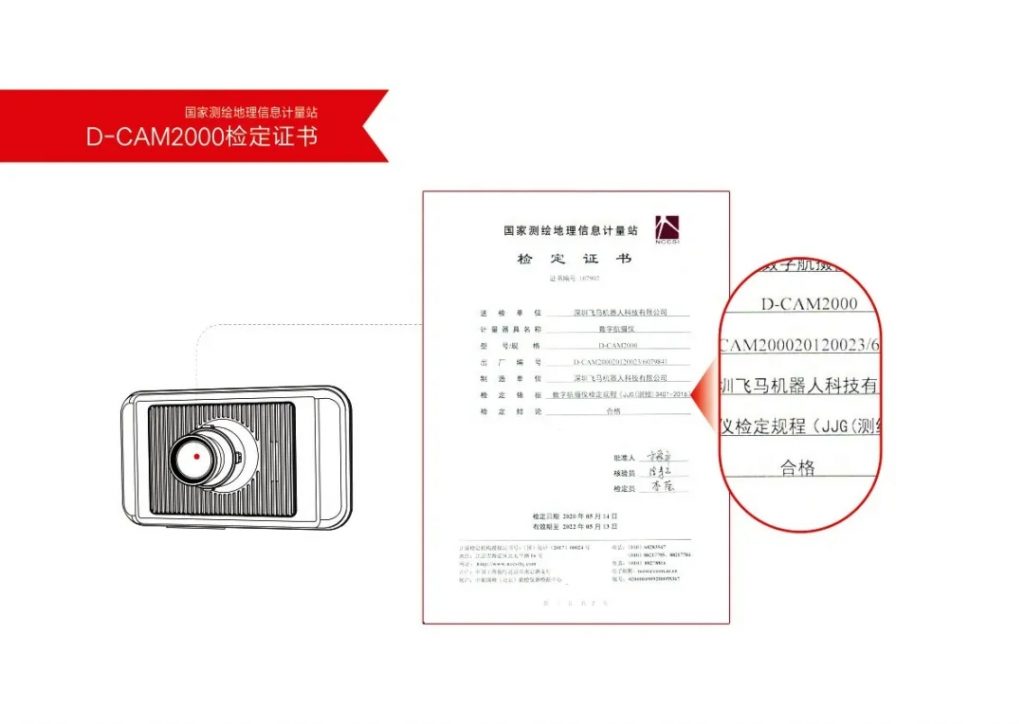

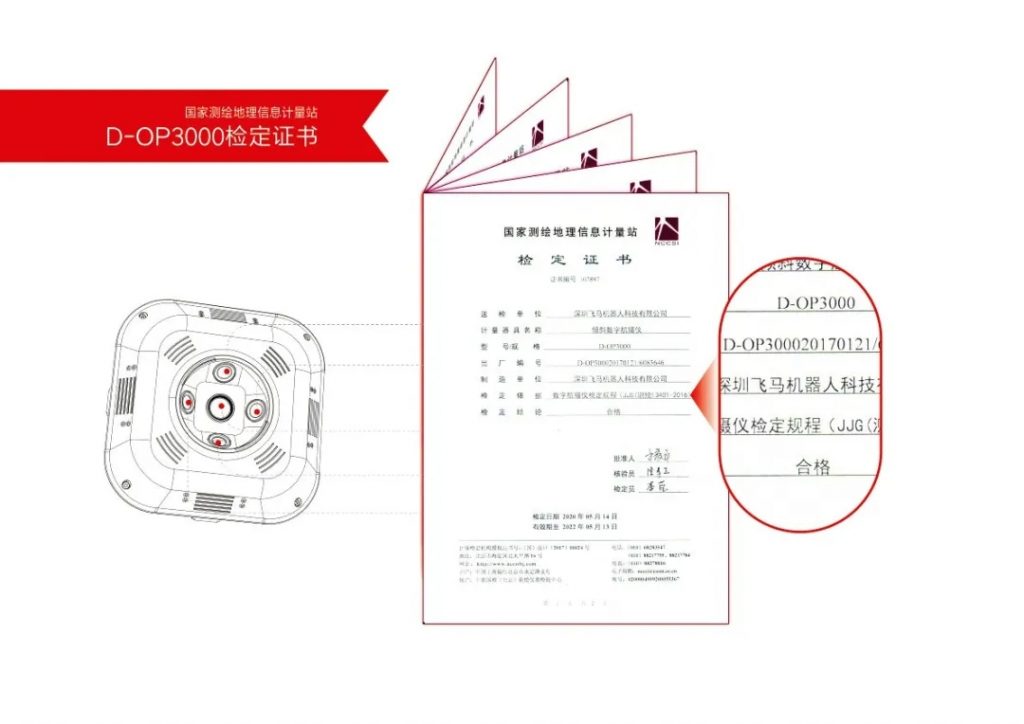

飛馬機器人持續立足航測遙感領域深耕，不斷打造產品矩陣各環節的核心競爭力與專業縱深，追求無差異化的標準量產產品。下圖是飛馬D2000所選配的D-CAM2000、D-OP3000實驗室檢定證書，我們正在推進這些航攝儀和平臺后續的空對地檢定過程，加強對自身產品的國家專業檢定、檢測。
