一、項目背景

露天礦采場驗收測量、生產測量、工程測量、礦圖繪制等需要外業數據采集的工作以往全是利用全站儀、RTK等傳統測量設備進行。其中問題突顯，一是測繪環境惡劣，現場開采時的揚塵影響儀器的觀測效果，二是測繪人員與機械設備在同一工作面作業，易發生危險，三是人工采集的點主要是地形變化的特征點，無法全面的反映地形的變化，方量準確性較低。

飛馬多旋翼無人機D200針對露天礦山的特殊地形及測繪作業環境進行了設計?？纱钶d包括正射相機、傾斜相機、三維激光LiDar等多種傳感器，同時可以適應地形飛行，以滿足礦山測繪的不同工作需求，為礦山的測繪工作帶來新的技術手段。本案例以內蒙古某露天煤礦為研究背景，用飛馬多旋翼無人機D200搭載單正射相機、機載Lidar傳感器獲取測量數據，驗證其點位及高程精度，進而將其應用于露天礦土石方量的計算。

二、技術路線

本案例的技術路線是飛馬D200多旋翼無人機掛載單正射相機、機載Lidar（單正射相機可獲取測區內DOM、DSM，為變高飛行提供基礎數據。機載Lidar獲取測區兩期點云數據，時間間隔1天，5級風情況下兩期點云數據獲取，研究風力對設備系統誤差的影響。同時分析不同航速下獲取的點云精度及作業效率，分析變高飛行區與等高飛行區點云精度的一致性。以及獲取測區DEM）對測區進行數據采集，通過數據處理最終生成DOM、DSM、DEM及DLG等成果，用于精度分析及實用性研究。事先在測區內布設足夠多的高精度的檢查點，待飛行完成后，通過對比相應檢查點及地物特征點的平面和高程差異來評定無人機的航測精度是否滿足大比例尺測圖的精度要求。

三、實際作業流程

1.場地選擇

考慮到礦區地形起伏變化、測區內機械狀況、無人機優勢特點、方便成果精度對比檢查等因素，經綜合考慮，我們選擇以下場地進行研究。

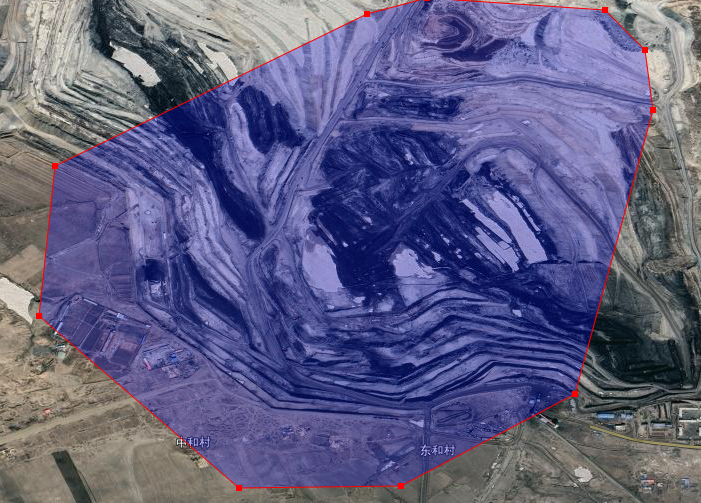

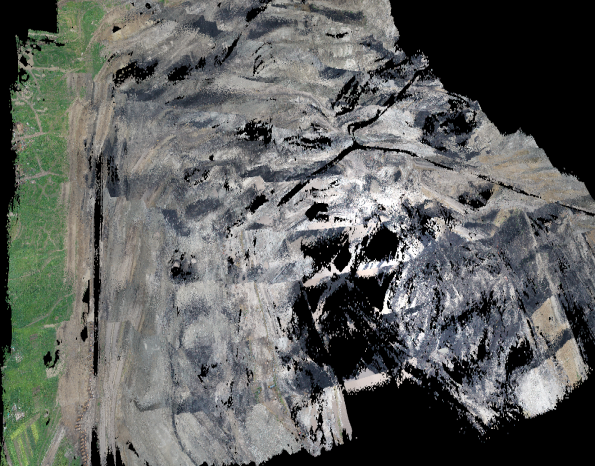

圖1 測區示意圖（1.19平方公里）


圖2 測區示意圖（3.5平方公里）

分別選擇面積1.19平方公里和3.5平方公里的兩個區域，測區內地形起伏變化較大，且該區域風力較大，具有露天礦區的一般代表性。

2.數據采集與處理軟硬件配置

表1

項目	名稱	作用	數量
硬件	D200多旋翼無人機	作為掛載的飛行平臺	1架
正射單鏡頭相機	獲取垂直影像數據	1個
機載Lidar	獲取點云數據	1臺
工作站	用于處理無人機影像等數據	1臺
筆記本電腦	用于無人機地面站及基礎數據解算	1臺
立體測圖電腦	用于點云的矢量化工作	1臺
GNSS接收機	用于采集檢查點，進行精度對比	1臺
作業車輛	用于運送人員及設備	1輛
軟件	飛馬無人機管家	用于地面站控制、快拼、空三、點云處理等	1套

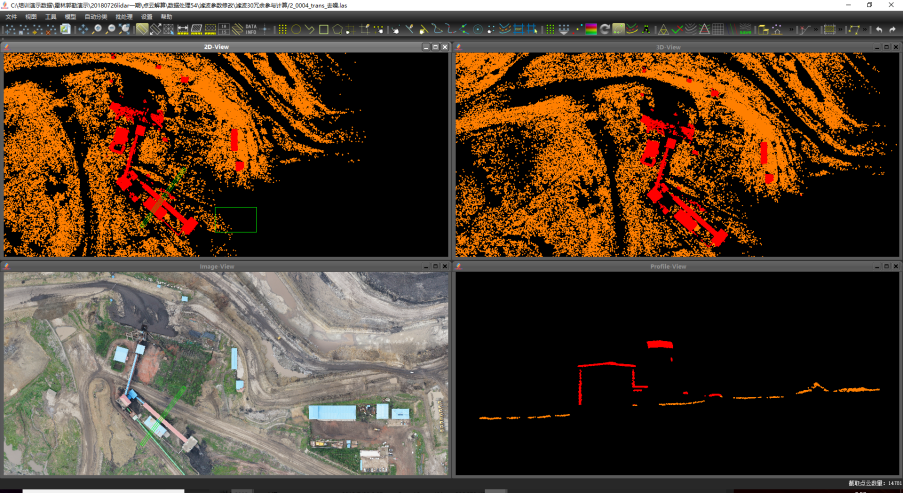

LidarFeature矢量化采集軟件	用于點云的矢量化工作及兩期算量	1套
Global Mapper	用于DOMDSM的瀏覽以及兩期算量	1套

3.外業檢查點的分布與采集

測區選好后組織人員在測區范圍內制作高精度檢查點標識及采集檢查點坐標。并計算測區范圍內不同坐標系之間的轉換參數。

外業檢查點采用RTK采集方式獲取，通過連接連續運行參考站（CORS），在固定解狀態下采集檢查點，分別分布在不同的高程梯面上，且沒有因為開采而導致高程有明顯變化。具體分別位置如下圖所示。

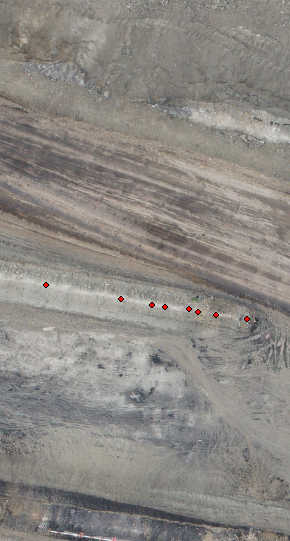

圖3 四個區域布設外業檢查點

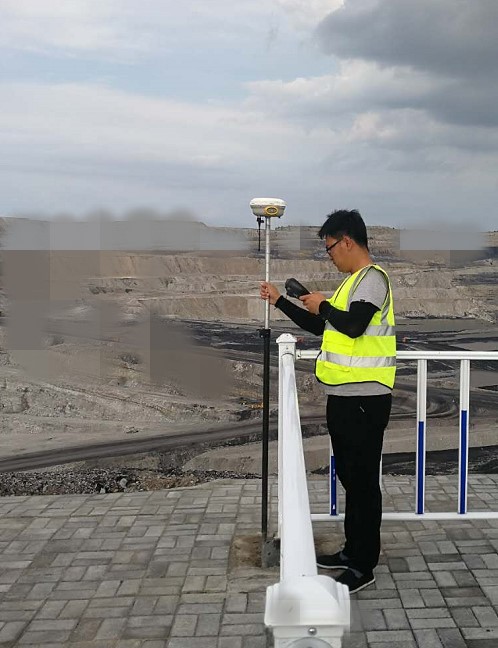

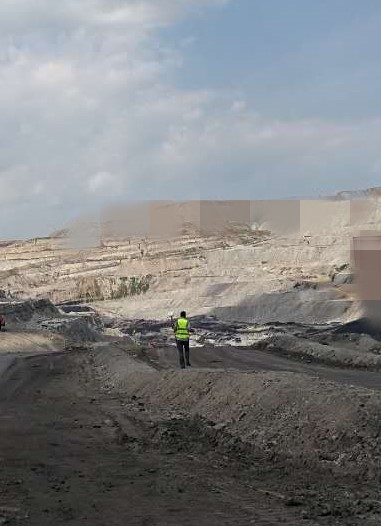

圖4 外業檢查點采集

4.使用無人機對測區進行不同掛載傳感器采集數據工作

具體內容如下表。

表2

序號	無人機	掛載	工作內容
1	D200	單正射相機	1.獲取測區內DOMDSM，為變高飛行提供基礎數據。2.進行變高飛行與等高飛行DOM的精度對比。
2	D200	機載Lidar	1.獲取測區兩期點云數據，時間間隔1天。2.不同航速下獲取的點云精度及作業效率分析。3.分析變高飛行區與等高飛行區點云精度的一致性。4.在5級風情況下進行兩期點云數據獲取，研究風力對設備系統誤差的影響。

本次研究內容包括垂直攝影測量、激光點云采集兩種采集方式。測區首先施行300米高度飛行（約6cm/px）采集正射影像，整個飛行不變高，得到精確的地形DSM；然后搭載雷達自適應地形飛行，保持對地高度60米，采集激光點云數據。飛行完畢后，連接飛機，下載飛機記錄數據、照片數據、點云數據等，以備內業數據處理。

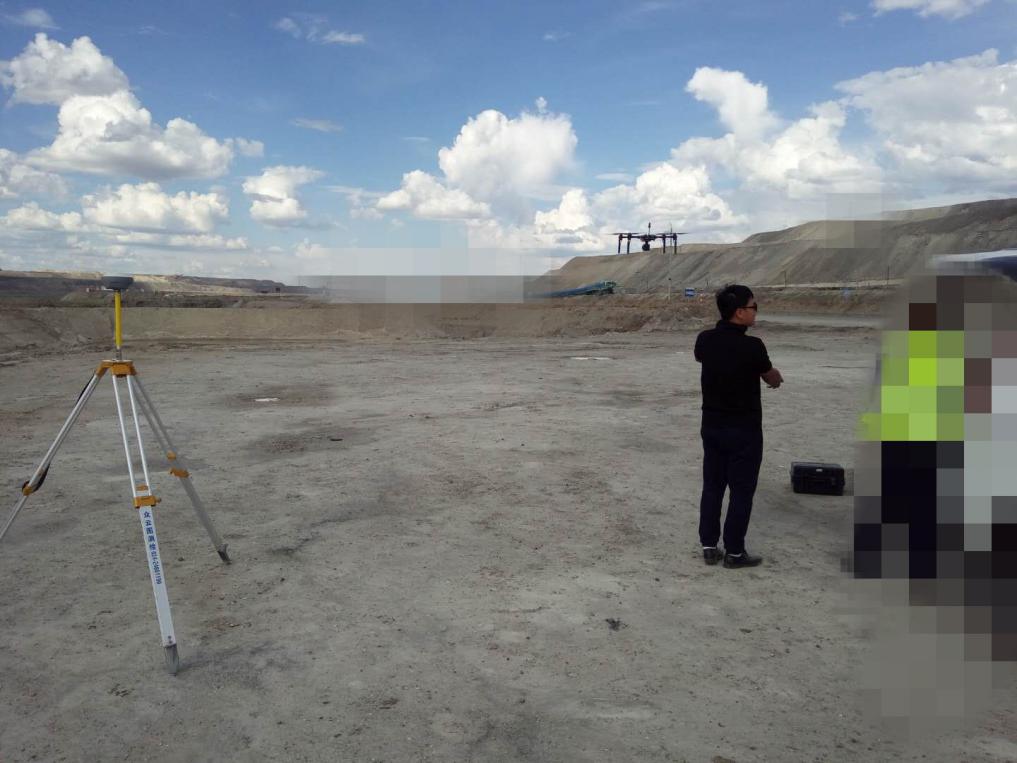

圖5 地面基準站任意點架設

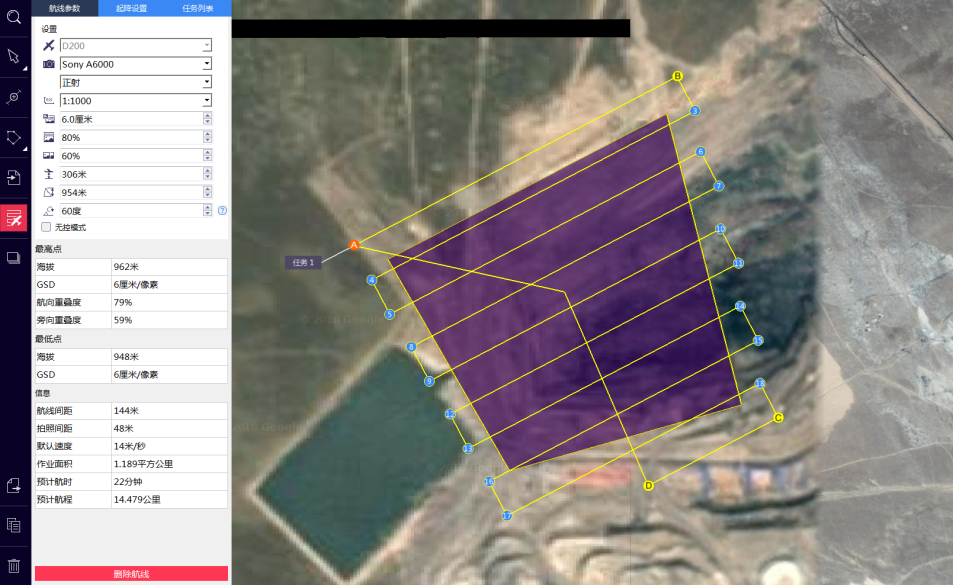

圖6 正射航線規劃

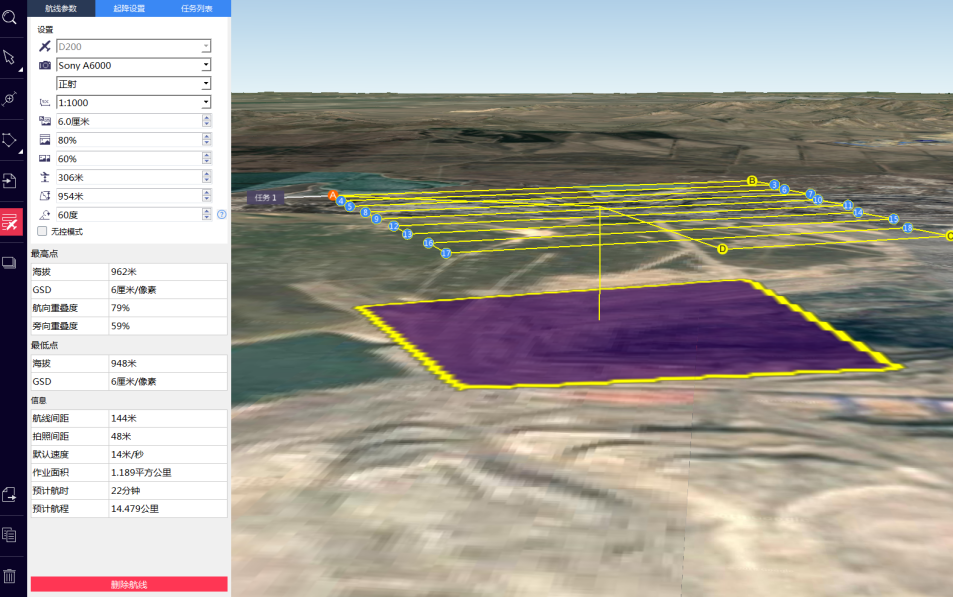

圖7 正射航線三維預覽

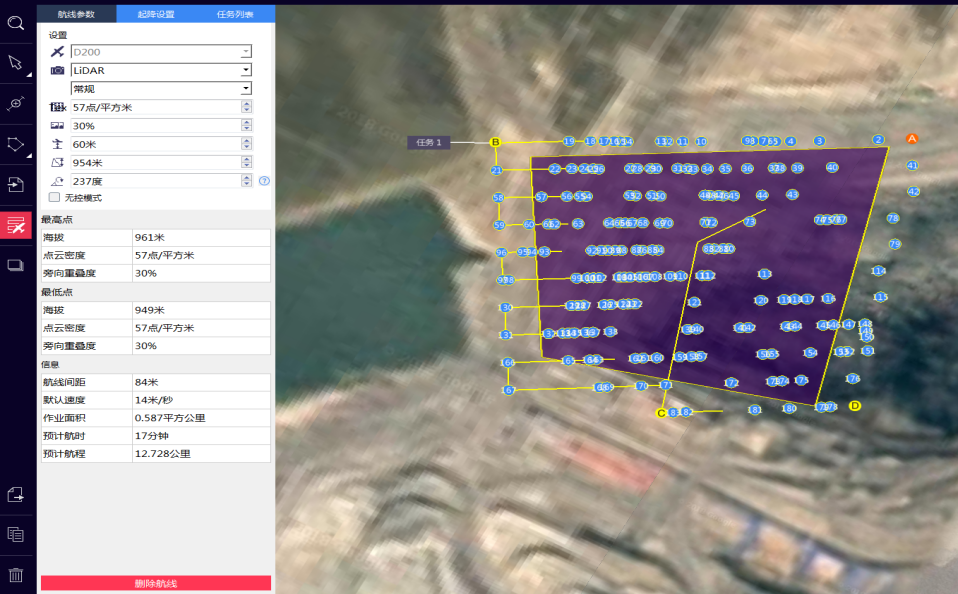

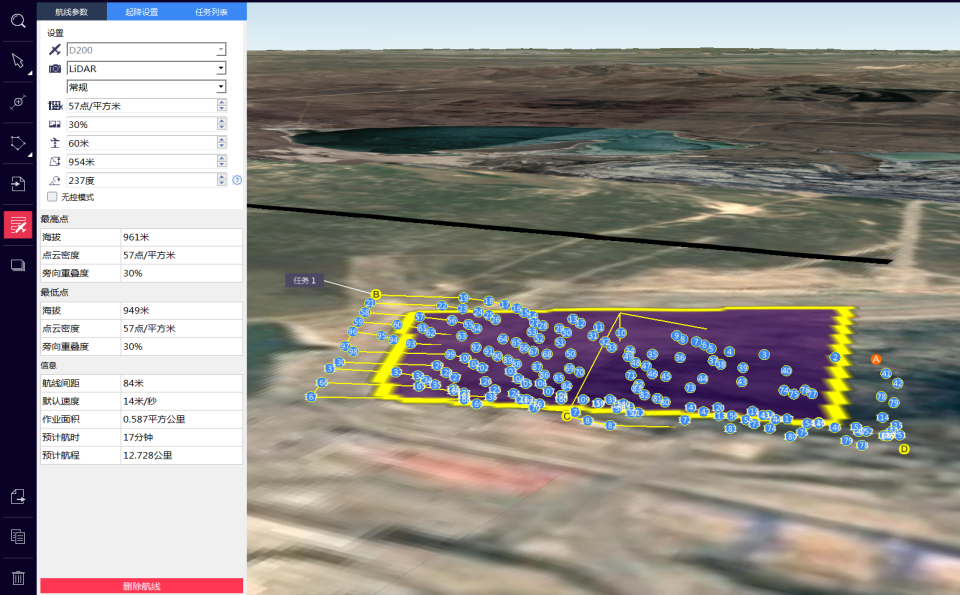

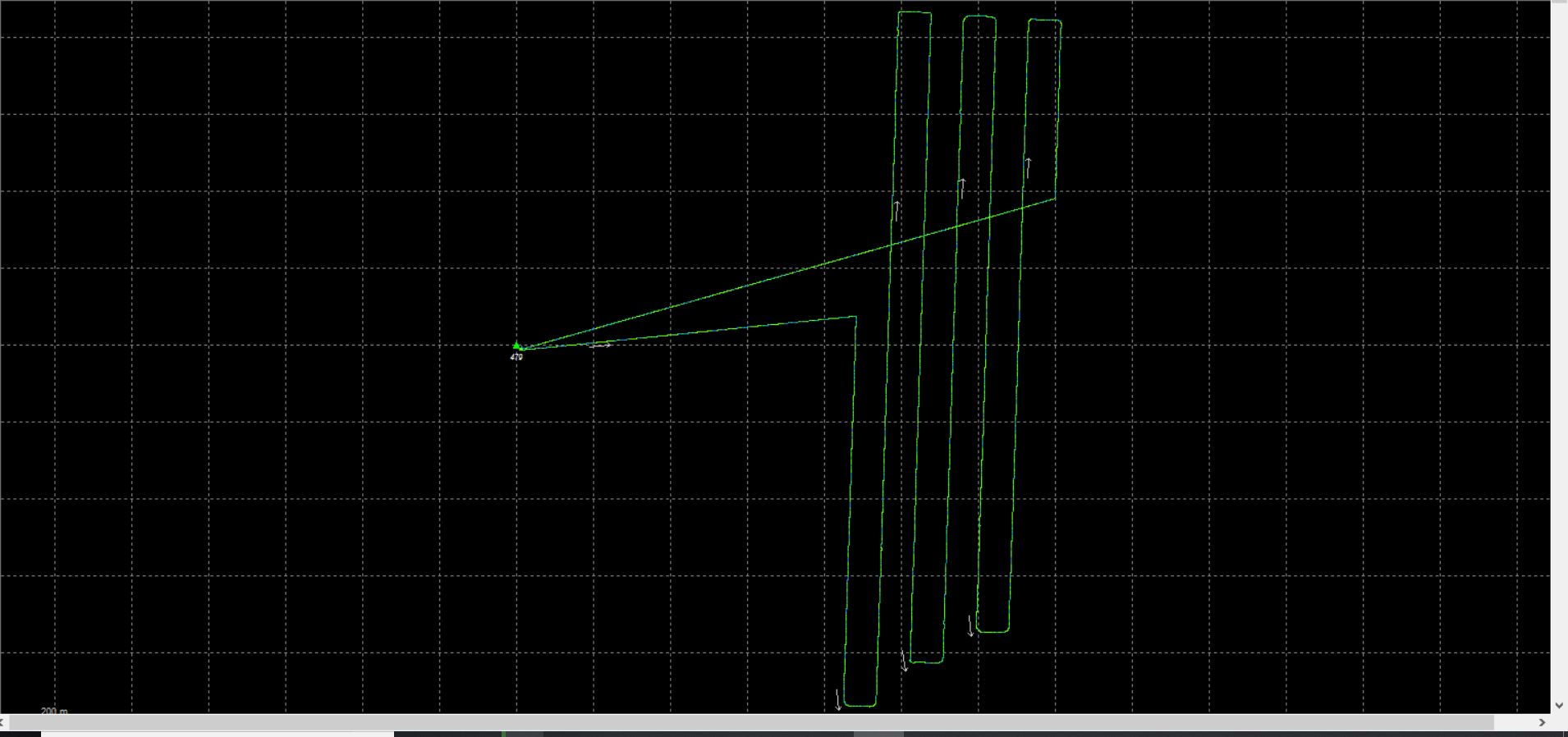

圖8 激光雷達航線規劃

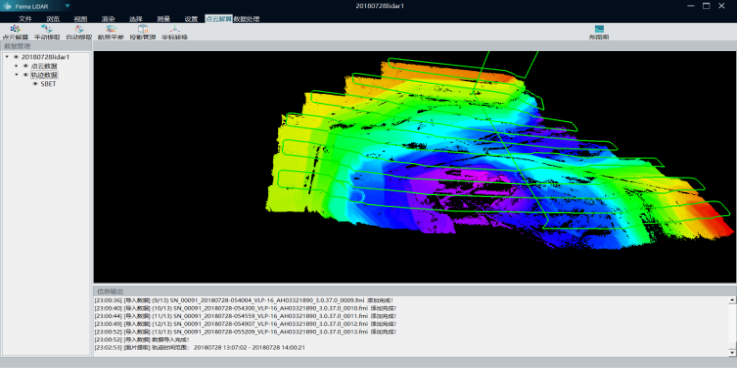

圖9 激光雷達航線三維預覽

4.1飛馬D200無人機外業數據采集各架次完成情況統計

D200無人機在外業采集過程中，累計飛行21架次，其中各架次完成情況如下。

表3

序號	機型	日期	掛載	測試內容	完成情況
1	D200	6月26日	單正射相機	為地形跟隨飛行提供精確的基礎數據/影像采集	1架次
2	D200	6月26日	機載LiDAR100	五級風力下采集點云數據	2架次
3	D200	7月25日	單正射相機	為地形跟隨飛行提供精確的基礎數據/影像采集	1架次
4	D200	7月26日	機載LiDAR100	8m/s低航速下點云數據采集	1個架次
5	D200	7月26日	機載LiDAR100	11m/s正常航速下點云數據采集	2個架次
6	D200	7月26日	機載LiDAR100	14m/s正常航速下點云數據采集	3個架次
7	D200	7月28日	機載LiDAR100	11m/s正常航速下點云數據采集	1個架次
8	D200	7月28日	機載LiDAR100	14m/s正常航速下點云數據采集，不變高飛行	2個架次
9	D200	7月28日	正射相機	變高飛行采集正射影像	1個架次
10	D200	9月14日	機載LiDAR200	變高100m點云采集	3個架次
11	D200	9月15日	機載LiDAR200	變高150m點云采集（6級）	2個架次
12	D200	9月15日	機載LiDAR200	變高80m點云采集（6-7級）	1個架次
13	D200	9月16日	正射相機	正常飛行，影像獲取	1個架次

注：其中機載LiDAR100激光器為Velodyne Puck；機載LiDAR100激光器為RIEGL。

4.2飛馬D200無人機各架次航線參數設計及效率

架次	機型	測區面積	航時	基本參數	成果
1	D200	1.2Km²	22min	重疊度：80%/60% ，對地高度：306米，地面分辨率：6cm	241張影像
2	D200	0.587Km²	2min	重疊度：25% ，對地高度：60米，點云密度：57點/平方米	1.27億點
3	D200	1.686Km²	36min	重疊度：80%/60% ，對地高度：255米，地面分辨率：5cm	575張影像
4	D200	1.79Km²	35min	重疊度：30% ，對地高度：60米，點云密度：57點/平方米	3.9億點云
5	D200	31min	3.6億點云
6	D200	1.68Km²	33min	重疊度：30% ，對地高度：60米，點云密度：57點/平方米	3.7億點云
7	D200	17min	1.2億點云
8	D200	0.6Km²	19min	重疊度：30% ，對地高度：60米，點云密度：57點/平方米	1.2億點云
9	D200	0.144Km²	8min	重疊度：30% ，對地高度：60米，點云密度：57點/平方米	0.25億點云
10	D200	1.124 Km²	24min	重疊度：80%/60% ，對地高度：255米，地面分辨率：5cm	338張影像
