摘要：通過實際生產總結出一種飛馬D1000無人機傾斜攝影測量數據采集新方法，解決管道類實景三維數字模型數據采集難點問題，并提出作業過程中應注意的步驟，具有一定的實用意義。

關鍵詞： 實景三維數字模型、傾斜攝影測量、環繞

一、項目背景

隨著西部大開發和天然氣等新型清潔能源開發利用力度的加大，青海省境內油氣管道數量日益劇增，與此同時，近幾年我省經濟建設也取得了快速發展，土地利用空間不足導致非法侵占、擠壓管道安全空間的問題凸顯。省安全監督管理局管理著全省大量管網和設備，違章建筑嚴重影響了燃?xì)夤芫W(wǎng)及設施的安全運行，加之全國各種油氣管道安全事故的頻發，油氣管道安全運行和監管時不我待；同時我省燃?xì)庑畔⒒ㄔO(shè)與外地相比還存在相當大的差距，以往資料都是紙質的，坐標系統不一致，標準不統一，格式不統一，不完整，無法整體展示輸油（氣）輸送管道基本走向分布和相應屬性信息；信息系統機制薄弱，缺少一個規范的燃?xì)夤芫€信息統一管理平臺，積累了大量數據但是尚不注重數據的整理和挖掘；體現在：生產的安全管理效率低，對事故的應急處理能力差，資產利用率低，輸配和管理成本高。燃?xì)夤艿腊踩O(jiān)測涉及內容極其復雜，燃?xì)夤艿赖孛?、地下線路并存，涵蓋多種地貌特征，新舊線路年代跨度較長，管理對象分布區域廣、情況復雜、數量巨大、聯系緊密、相互影響大、管理關系復雜。

基于以上原因，建設油氣管道在線監控系統體系，充分應用信息化、智能化技術，加強燃?xì)獍踩芾砟芰?，在燃?xì)庑孤z測、管線防腐、管線施工、管線巡檢、管線應急搶修等各個環節，提供全省統一、精準的位置參考基準，直觀的關系圖，為領導決策提供一個動態的圖件，改善燃?xì)獍踩芾硇畔⒒哪芰σ哑仍诿冀蕖?/p>

經國內公開招標，受青海省安全生產監督管理局的委托, 華睿誠項目管理有限公司青海分公司對“青海省油氣輸送管道電子分布圖及在線監控系統項目”進行國內公開招標（華睿誠公招（服務）2017-021，項目總金額400萬元），青海省地礦測繪院中標該項目，項目通過實踐總結出利用飛馬D1000獲取管道類實景三維數字建模數據的新方法,圓滿完成任務。

二、技術路線（三維數據獲取部分）

本項目采用傾斜攝影的技術手段來獲取地物、地表的三維數據信息，用全景相機進行360度影像獲??；對獲取的原始數據經過軟件處理，為本次油氣輸送管道電子分布系統提供基礎數據。

傾斜攝影測量技術以大范圍、高精度、高清晰的方式全面感知復雜場景的全方位信息，系統通過高效的數據采集設備及專業的數據處理方法，產生的數據成果能直觀反映地物的外觀、位置、高度等信息，成果能真實有效地為精度測繪提供保證。

全景影像數據是通過360度全自動相機云臺結合超大廣角鏡頭相機進行全方位影像獲取，在整個油氣管線的各個場站及關鍵點進行無死角擺站拍攝，集成到系統平臺中，能夠給用戶帶來身臨其境的效果。技術流程見圖1。

地面控制點

傾斜攝影數據采集

垂直影像

傾斜影像

空中三角測量

自動密集匹配DSM

構建TIN模型、生成白模

3D紋理映射

實景三維數字模型

圖1實景三維數字模型生產工藝流程

三、油氣管道精細化實景三維建模難點

3.1油氣管道特點

本項目中涉及的油氣管道是指分布在油氣管理單位場站內用于輸送油氣資源的專業管道，因用途各不相同分為分輸站、熱泵站、閥室、陰保間、計量間等，其結構復雜、分布密集、形狀多樣。

3.2難點分析

1)場站內油氣管道布設貼近地面，常規無人機傾斜攝影測量數據采集時由于高度和角度的限制，無法采集到貼近地面部分的數據。數據處理缺乏支撐，出現大量拉花、空洞，嚴重的甚至無法構建空三加密網。

2)各種罐體高度、形狀各有不同，間距窄小，常規無人機傾斜攝影測量數據采集時相互重疊遮擋產生視角盲區。數據處理時自動聯結為一個整體，難以區分。

3)常規用于傾斜攝影測量的無人機出于安全考慮有一定的最低安全飛行高度，一般都在50—100m之間，對于管道類實景三維數字建模數據采集而言，細節丟失嚴重。

綜上原因，管道類實景三維數字模型采用常規手段采集數據獲取的模型細節模糊，紋理質量粗糙，無法達到應用的目的，必須改進數據采集方法來解決問題。常規手段獲取的管道類實景三維數字模型效果示例見圖2。（本項目中常規方法采用的設備為飛馬D200）

圖2常規傾斜攝影測量

四、數據獲取

4.1數據采集設備

采集設備選用飛馬D1000，該設備由飛行器、遙控器、云臺相機以及配套設施組成。機身配備先進的視覺定位及障礙物感知系統，在更大范圍內及時探測并自主躲避障礙物，并增加降落保護功能，能實現指點飛行與智能跟隨等功能。返航功能使飛行器失去遙控信號或電量不足時自動返航并降落。

飛馬D1000配備全新的24mm（35mm格式等效）低畸變廣角相機、高精度防抖云臺相機可穩定拍攝2000萬像素照片，機械快門和自動對焦增強了飛行航拍的成像效果。最大水平飛行速度為20米/秒，最大飛行時間30分鐘。

4.2采集方法

1)單環繞法

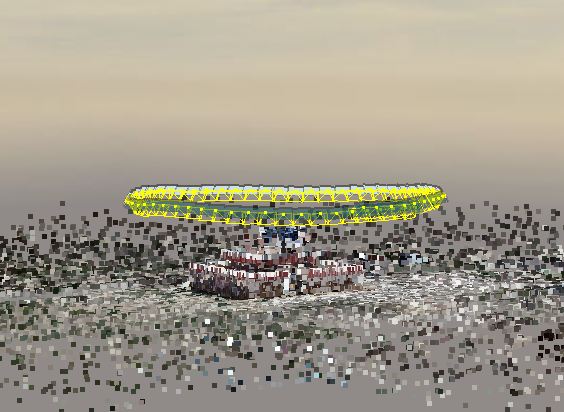

數據采集區域范圍半徑和高度均小于15米，采用單環繞法，環繞飛行采用飛馬D1000中的“興趣點環繞”功能，環繞半徑5-15米，鏡頭拍攝角度設置為60-80度。環繞中心為數據采集區域中心點，曝光時間設置為1秒，模式為自動。飛行高度高于被攝物體最高點5-10米，單環繞航線示意圖及場景（局部）見圖3。

此處環繞半徑和拍攝角度的選取以單像幅同時覆蓋環繞中心和采集區域最遠端為宜。

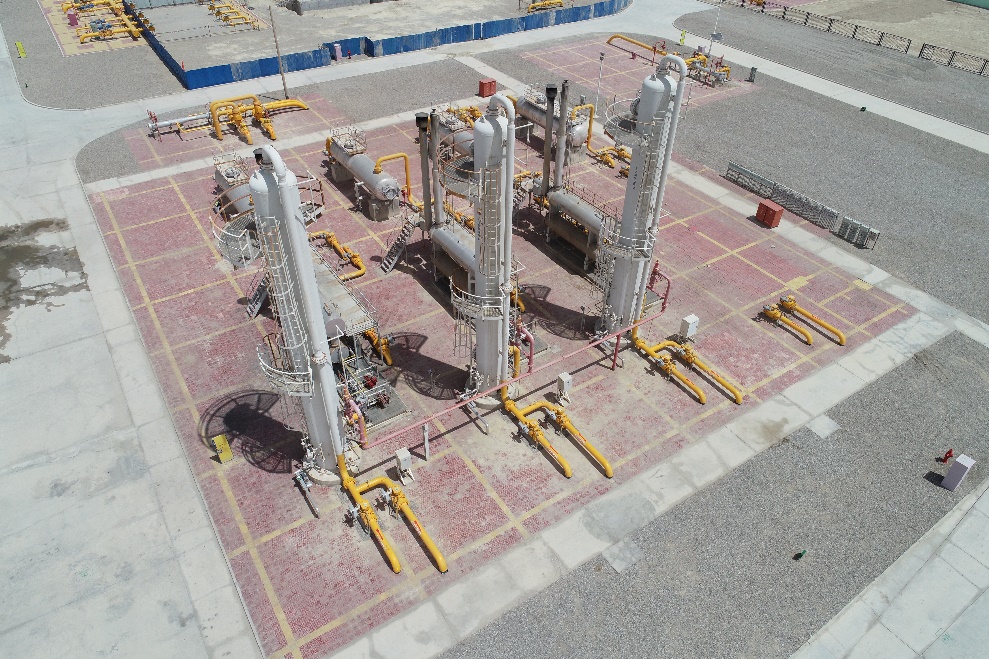

圖3單環繞航線示意圖及場景

2)同心柱式環繞法

數據采集區域范圍半徑小于15米，高度大于15米，采用同心柱式環繞法，同心柱式環繞航線示意圖及場景見圖4。

同心柱式環繞飛行采用飛馬D1000中的“興趣點環繞”功能，環繞中心為數據采集區域中心點，曝光時間設置為1秒，模式為自動。頂層環繞航線飛行高度高于被攝物體最高點5-10米，環繞半徑5-15米，鏡頭拍攝角度設置為60-80度，環繞半徑和拍攝角度的選取以單像幅覆蓋環繞中心即可。底層環繞航線的環繞半徑和拍攝角度與頂層環繞航線采取一致，同時兼顧以單像幅覆蓋數據采集區域最遠端。中間環繞航線以距底層航線高度間距10-15米劃分，但要保證各環繞航線高度間距小于15米，環繞半徑和拍攝角度與頂層環繞航線采取一致。

圖4同心柱式環繞航線示意圖及場景（局部）

3)同心錐式環繞法

數據采集區域范圍半徑在15米—40米時，高度小于15米，采用同心錐式環繞法，同心錐式環繞航線示意圖及場景（局部）見圖5。

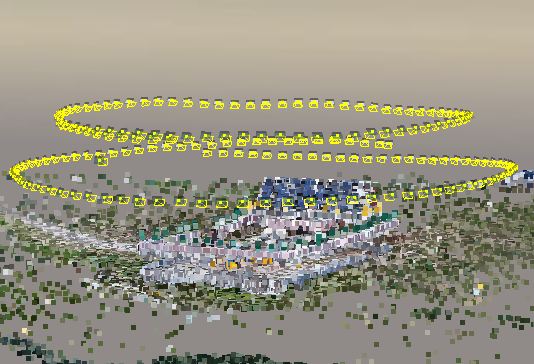

同心錐式環繞飛行采用飛馬D1000中的“興趣點環繞”功能，環繞中心為數據采集區域中心點，曝光時間設置為1秒，模式為自動。內層環繞航線飛行高度高于被攝物體最高點5-10米，鏡頭拍攝角度設置為60-80度，環繞半徑和拍攝角度的選取以單像幅覆蓋環繞中心即可。外層環繞航線的飛行高度高于被攝物體最高點5-10米，環繞半徑和拍攝角度與頂層環繞航線采取一致，同時兼顧以單像幅覆蓋數據采集區域最遠端。中間環繞航線以距底層航線高度間距10-15米劃分，但要保證各環繞航線高度間距小于15米，環繞半徑和拍攝角度與頂層環繞航線采取一致。

圖5同心錐式環繞航線示意圖及場景（局部）

4)多方法融合

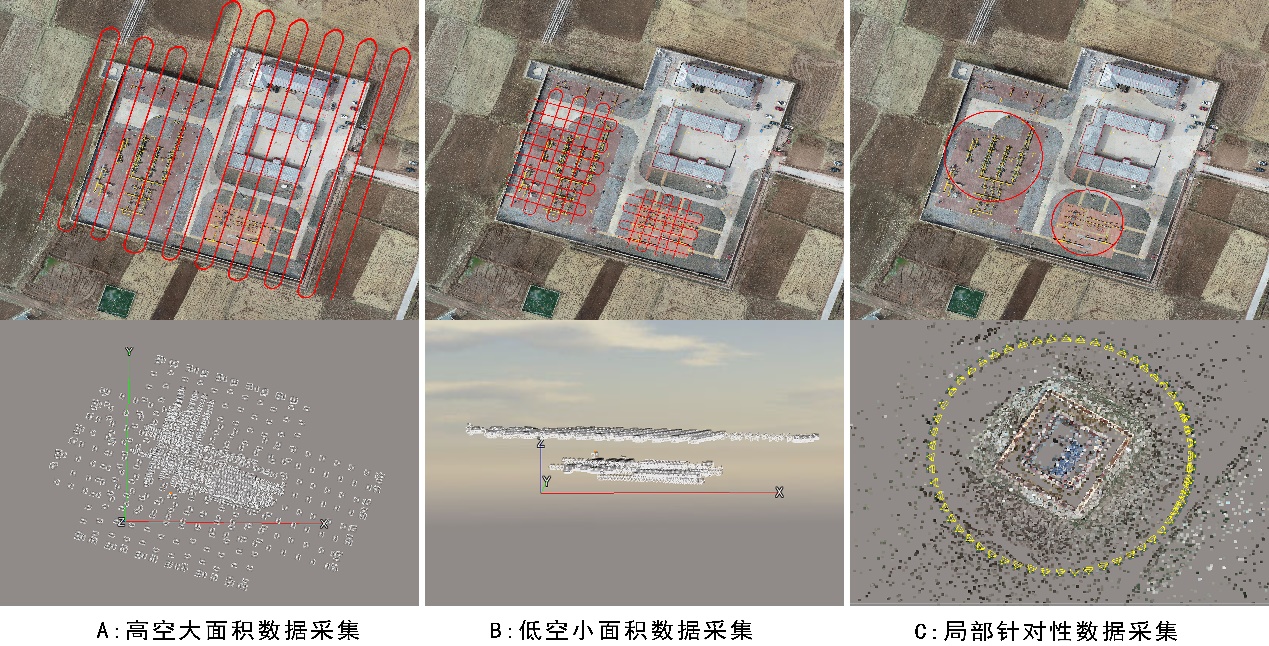

 對于多種建筑和管道兼有的場站類數據采集需要根據分布特點綜合應用各種方法。整體布局應采用自動智能航線（常規無人機傾斜設備均配置），使之覆蓋全區，管道分布區域綜合應用單環繞法、同心柱式環繞法、同心錐式環繞法采集相應數據，最后將多元數據融合即得到場站實景三維數字模型。多方法融合航線示意圖及場景見圖6。

圖6多方法融合航線示意圖及場景

4.3注意事項

對于錯綜復雜的管道區域，無人機在指定航線飛行時必須開啟定時拍照功能，定時拍照根據飛行速度的不同調至相應的拍照間隔時間；在手動補拍飛行時要保證勻速飛行，相鄰航帶不得少于3條且保證旁向重疊度大于65%，航向重疊大于80%；同一區域內高層航帶與低層航帶之間的航高差不大于15m。

在場站內的特殊區域進行環繞法進行補拍，場站的手動直線法與管道區域的手動環繞法相結合補拍時，直線航帶與環繞圈之間的航高差不得大于15米；同心圓高層環繞圈與低層環繞圈之間的航高差不得大于15米；環繞圈與環繞圈重疊的航高必須大于小圓半徑的1/3；在確保絕對安全的前提下，環繞圈盡可能小。

五、內業數據處理

采用以上不同的采集方法獲取的影像數據，如何在Smart3DCaptur中進行融合處理也是本次探索的關鍵。

5.1空三解算

在數據處理流程上，首先把各種方式采集到的數據進行分類并導入到后處理軟件，并且保持文件夾的路徑為非中文路徑。在工程準備完成后進行空三解算,軟件會對圖片進行大量特征點的計算提取，對獲取的特征點采用多視角匹配同名點，然后反向解算出每張圖片的空間位置還有圖片的姿態角度，從而確定圖片間的關系。空三加密完成后，在Smart3D里面查看到整個航帶的飛行情況、解算出空三點的位置密度、每張圖片的相對位置還有圖片所覆蓋的范圍方位角等信息。

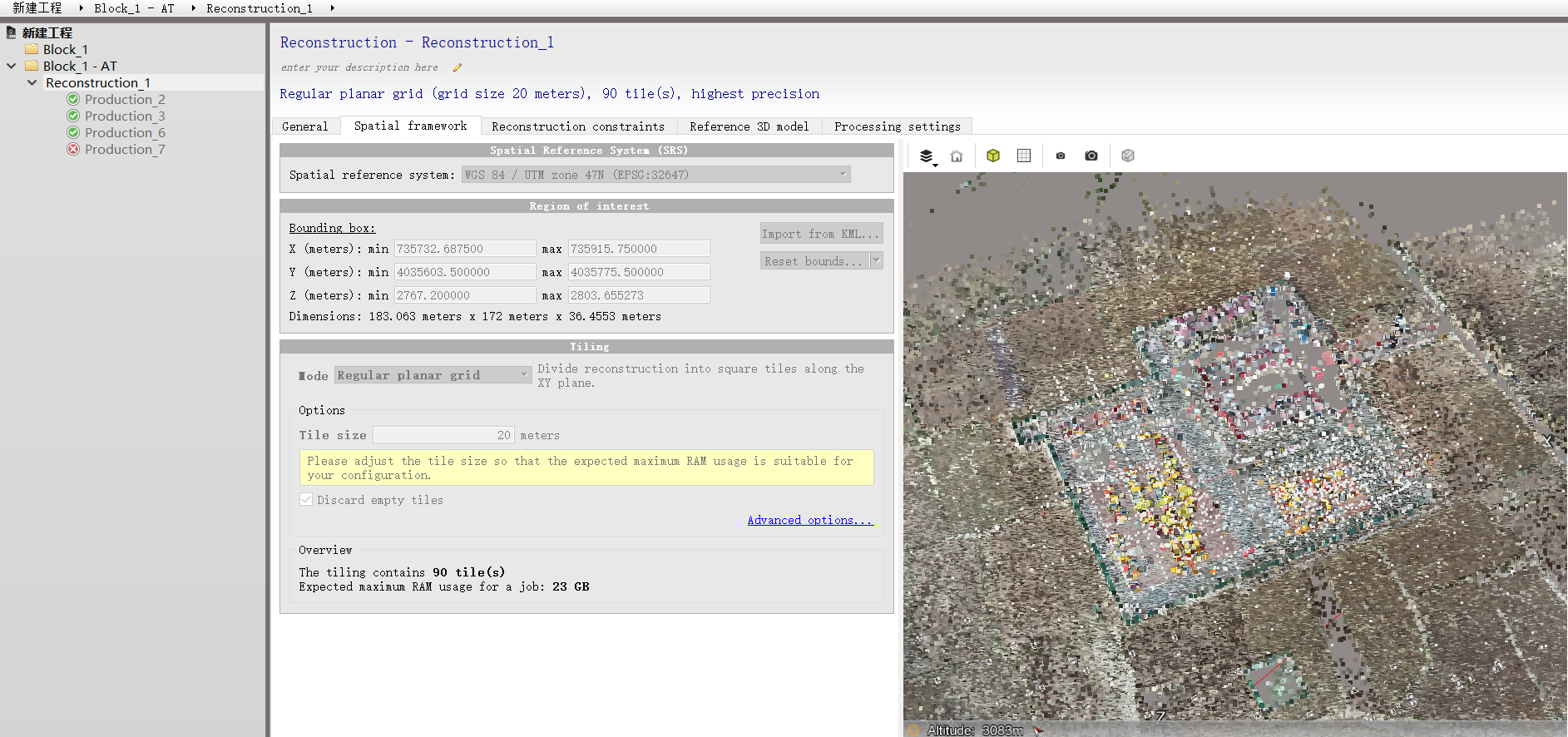

空三加密并不是每次都可以正確解算出來，這涉及航片的重疊度、清晰度和角度等問題，解算出來的空三加密點可以在Smart3D工程軟件里查看，也可以放到其它軟件里查看?？杖用芡瓿珊蟊仨毑榭窜浖馑愠鰜淼目杖用茳c是否漂移、漂移的區域是邊緣還是中心、整個空三加密點的相對位置是否正確等。如果空三加密點相對位置不正確或者漂移，并且漂移的區域是中心地段和重要區域，就必須重新再進行一次空三加密。多次空三加密都未成功，可以刪除一些質量較差、姿態較差的航片再次嘗試。如圖7為空三解算工程

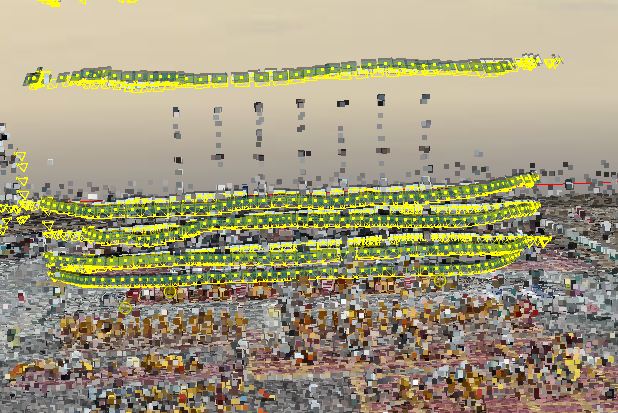

圖7：空三解算工程

多個架次的不同高度的航片融合在一起時行實景三維模型建設時，空三加密就有可能不能把所有的航片計算出來，或者是計算出來空三加密點漂移等情況。這個時候就需首先創建多個Block，把不同航片導入不同的Block里面進行空三加密?？杖用芡瓿珊螅呀馑愠鰜淼暮狡虞d進入，然后輸入分開算好的航片位置與姿態信息，融合起來進行空三加密。這樣來進行空三加密就可以解決不同架次、不同航高、不同數據源空三加密困難的問題。

1) 加入控制點

空三加密后開始加入控制點。在空三加密之后加入控制點還要再進行一次空三加密，而控制點也可以在空三加密前就加入Block里面，這樣就無需再一次空三加密。之所以選擇空三加密后加入控制點，是因為這樣兩次空三加密所需要的時間要比加入控制點后空三加密的時間還要短，并且還可以通過空三加密出來的航帶信息，更快找到控制點在哪些圖片上，減少了刺控制點的時間。Smart3D提供了很多個坐標系，這里這們以CGCS2000為準。

2) 模型建立貼圖

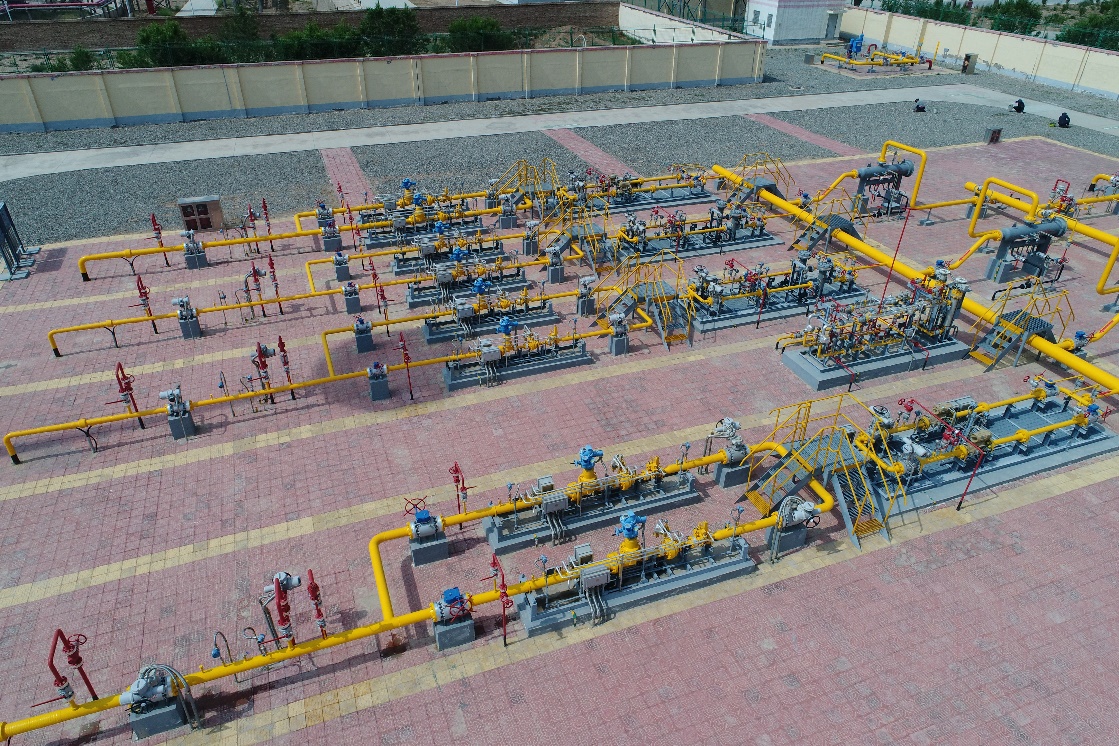

空三加密、控制點刺完之后就開始模型建立貼圖。軟件通過空三加密點計算出不規則三角網TIN，并且生成白模的三維模型，再通過三維模型形狀位置從航片里面選取最合適的進行紋理的貼合，最后輸出紋理逼真的實景三維模型。將模型切分為多塊來建立，這樣可以把Smart3D計算不好的或者是水域計算出來有空洞的部分導出到第三方軟件里面修改編輯加工，這樣分塊就可以減少導出的數據量并便于融合數據、更新數據。導入第三方軟件，就必須重新用Smart3D導出OBJ格式，然后再到如3DMAX、CoModeler等軟件里面編輯修改加工，修改加工完成后再導入Smart3D里重新融合輸出便可以完成一個實景三維的項目建設。如圖8為多源數據融合后的建模效果，模型層次分明，微地貌精細度處理效果良好。

圖8：多源數據融合后的建模效果

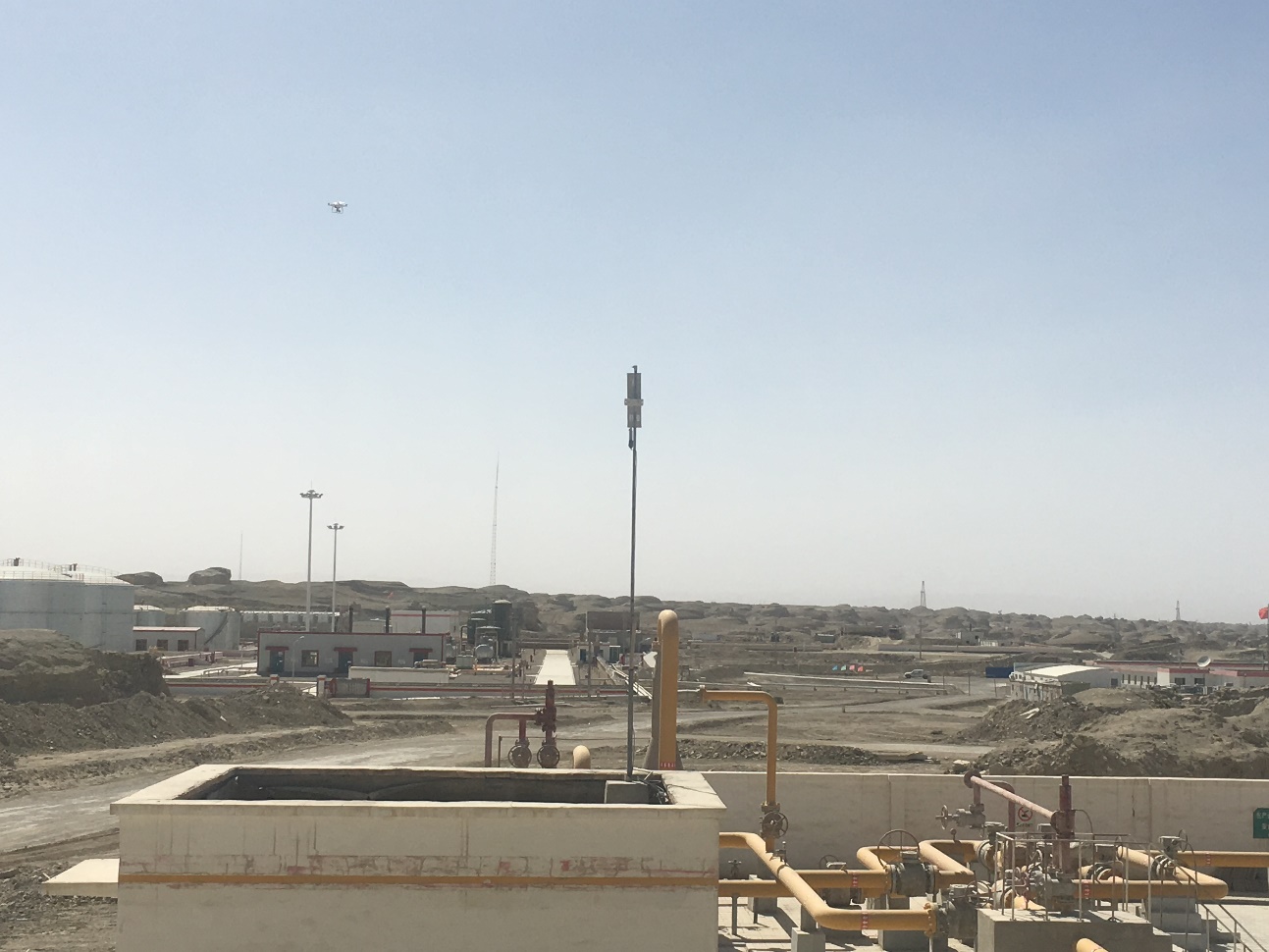

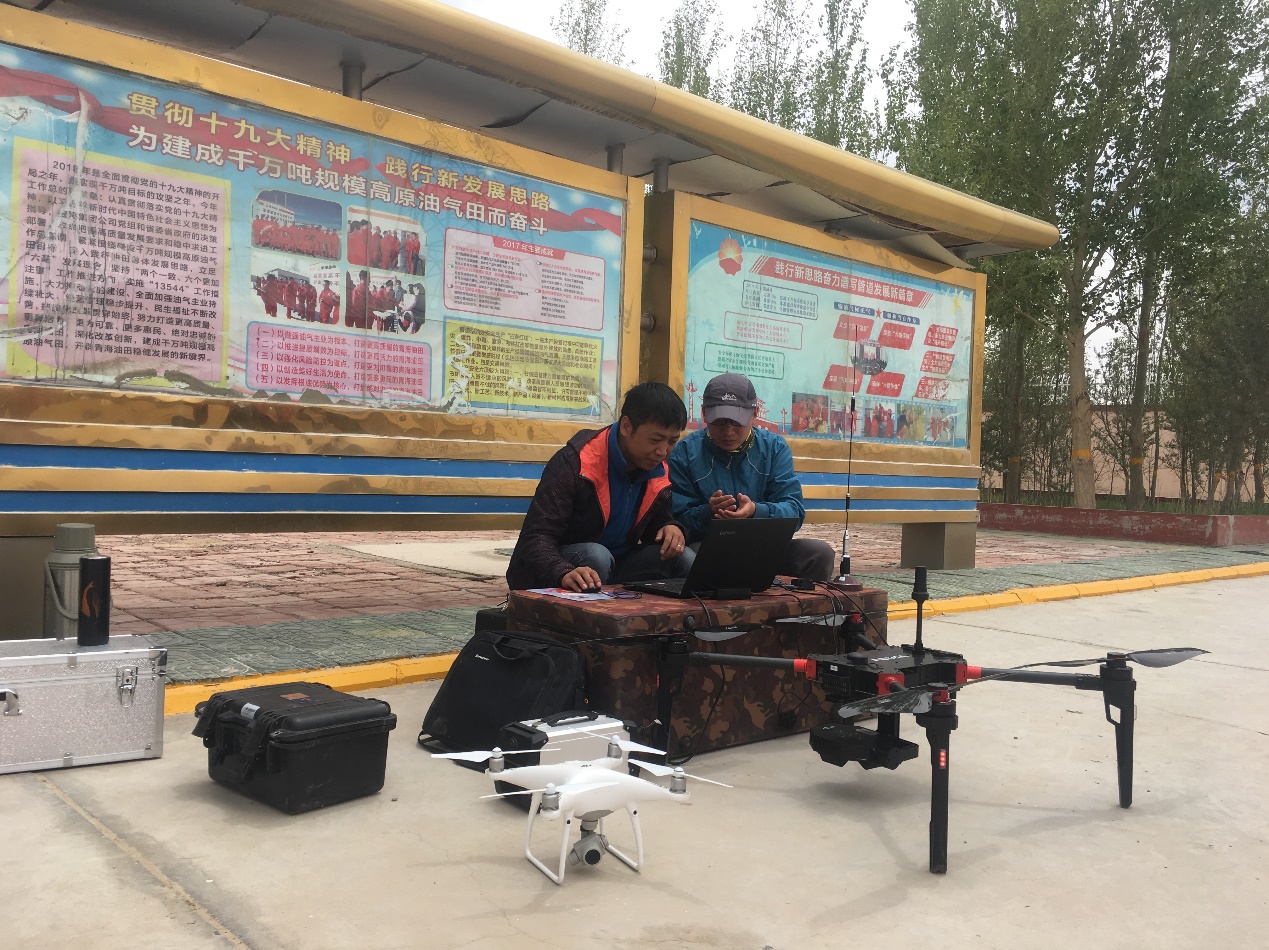

六、工作照片

七、結束語

無人機傾斜攝影及實景三維建模技術已得以廣泛應用，但由于該技術采用自動化建模方式，對于細節方面的解算還存在著一些不足,是軟件無法解決的問題，本質是對數據源的高標準要求。比如:建筑物稠密區、環境復雜的工廠、附著于地面的微地貌等，要想提高精細度，就需要在數據源獲取方式上采用特殊的方法。因此，我們就需要用于多種采集方法相結合的模式，同時必要時將三維激光掃描儀獲取的點云數據做為高精度擬合數據源，最終可以生產出成高精細的實景三維模型。

針對“高精細度、高效率、低成本”的三維模型生產方法是本次探索與應用的最終目的，它將在我們今后開展數字礦山、智能城市等項目中得以廣泛地推廣和應用。

依托該項目的實施，成功獲取立項青海省重點研發與轉化計劃項目（2018-SF-138），項目總投資2000多萬元。
