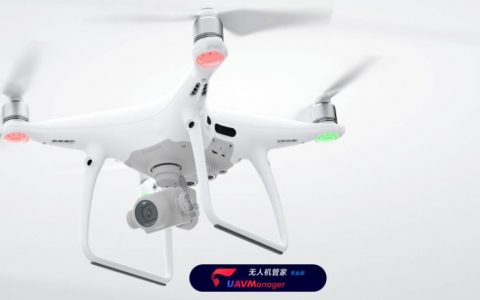

多旋翼無人機，也是大家比較常見的無人機。如大疆的全系列商品機都屬于多旋翼無人機。下面就以Phantom 4 Pro為例，簡述多旋翼無人機的構造組成。

簡單來說，無人機主要的幾大系統分為：動力系統、圖像系統、飛行控制系統、視覺輔助系統、結構系統、控制系統以及地面站組成。

動力系統：電池、螺旋槳、電機（又稱馬達）、電調（全名電子調速器） 。

電池為所有設備提供能源，目前無人機大多數使用的是聚合物鋰電池，部分使用18650電池。

電調負責將電池的直流電轉換為交流電。這也就是為什么電調電源的輸入端是兩根線，輸出卻是三根線。

電機負責將電能轉化為動能。（目前市面上的無刷電機三根線任意兩根對調可以改變電機的旋轉方向）

螺旋槳負責將電機提供的動能轉化為升力使其具體化實現出來（小知識：電機和螺旋槳的搭配，電機KV值越小，其搭配使用的螺旋槳越大）。

圖像系統：攝像頭、圖像信號發射端和接收端以及顯示屏。

攝像頭，這個我就不班門弄斧了，相信很多讀者比我專業。

圖像信號發射和接收端以及顯示屏，發射端負責將圖像信號發射到接收端，然后接收端將信號輸入到顯示屏，顯示屏負責將攝像頭采集到的圖像具體展現。

飛行控制系統：飛控、GPS+指南針

飛控類似于人類的大腦。里面集成了氣壓計、陀螺儀、加速度計等等傳感器。負責將所有指令發送到各個系統。

GPS+指南針，這個以前是分開安裝的兩個傳感器，現在大部分則是集成到了一塊。GPS負責水平定點，指南針負責指示方向。

視覺輔助系統：視覺定位、視覺臂章、超聲波避障、超聲波定高、紅外定高、紅外避障。其實視覺輔助系統可以分為兩個子系統，視覺定位和視覺避障。說到這里可能很多人會說超聲波和紅外不屬于視覺，而在這里卻劃分到了視覺系統，這個沒毛病。因?yàn)槟壳斑@兩塊都是集成使用的。視覺定位和視覺避障其實工作原理相似，利用圖像深度算法和超聲波的距離感應，實現定位和避障。但是目前視覺對純色的背景識別程度不高，超聲波對于水面、細小交叉類等復雜的障礙物感應經常會出現錯誤。所以各位不要以為有了避障就可以隨意飛。

結構系統：機身、機臂、腳架。這個太簡單，在這里就不講述了。（結構工程師設計結構的時候請多考慮一下氣動布局，免得飛控算法工程師的工作量過大）

控制系統：遙控器、接收機

遙控器負責將操作指令發送到接收機，接收機將接收到的信號轉換成飛控可識別的信號（遙控器和接收機需要先對頻才能使用，另外開機最好先開遙控器再開無人機，關機則相反）

地面站：各家無人機匹配的手機APP，就是一個簡易的地面站，里面集成了大部分簡易參數的設定修改顯示。負責將無人機的數據展現出來。專業地面站這個大部分的都接觸不到，這里就不細談了。
