步驟1：組裝無人機套件 一旦獲得所有組件，就開始組裝無人機：將黑色框架放在一起，然后將電動機放在頂部。用一些膠帶將ESC（電子速度控制器）固定到框架上，然后將它們連接到電動機上。
將ESC的電源（紅色）和接地（黑色）端放到單個電纜中（稍后再連接到電池），然后將所有部件固定在框架下方。將電源模塊連接器調整至電池連接器。有幾種方法可以做到這一點，但這里有一個快速的方法：切斷連接器，將電池和電源模塊焊接在一起。切斷電源模塊的另一端，然后將電池連接器重新焊接（先前已切斷）。完成！這將使我們能夠輕松地將“電池+電源模塊”連接至無人機。將“電池+電源模塊”包裝放在下面，使用包裝中包含的維可牢尼龍搭扣來完成。

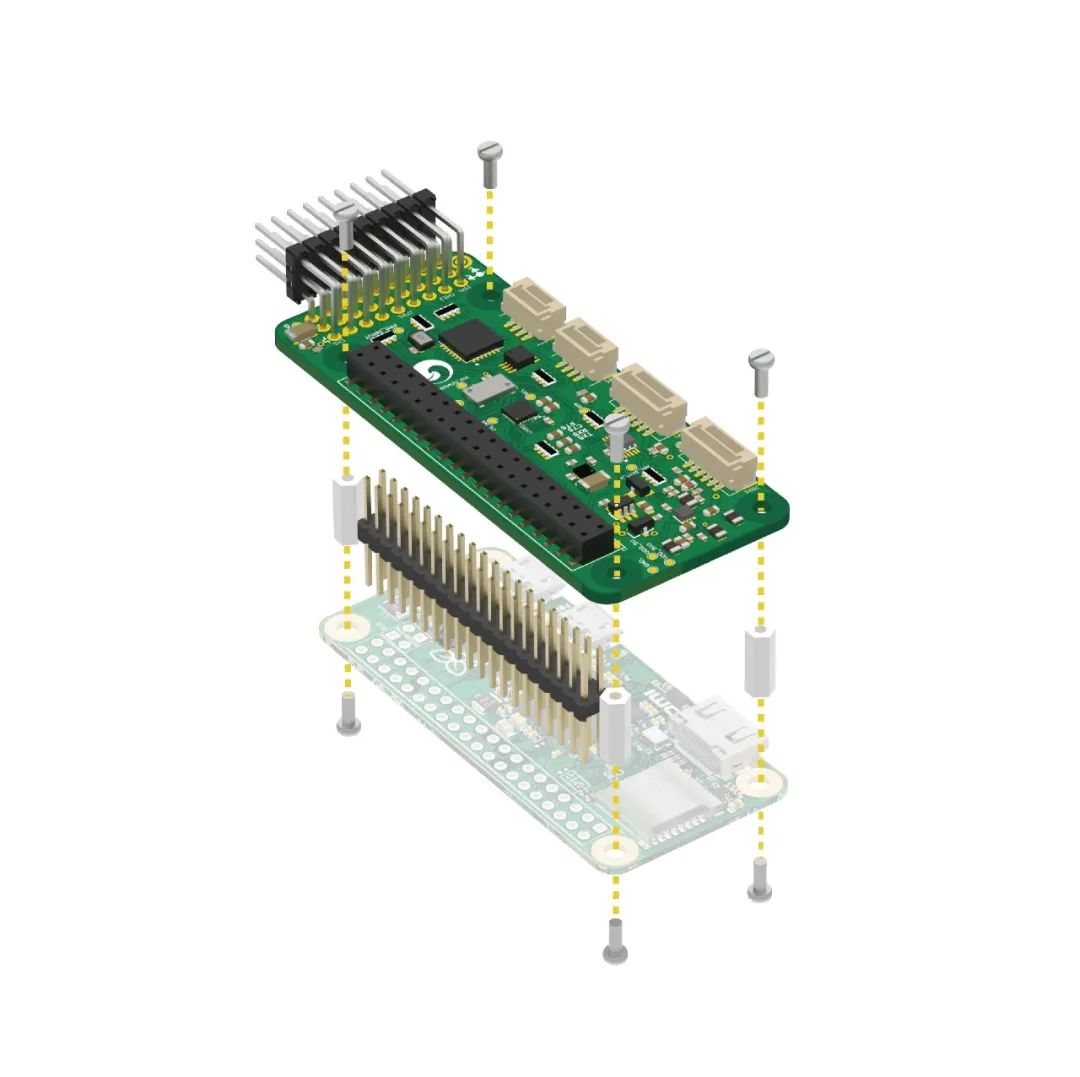

步驟2：準備好自動駕駛儀 如下圖所示，將PXFmini屏蔽層連接到Raspberry Pi Zero的頂部：

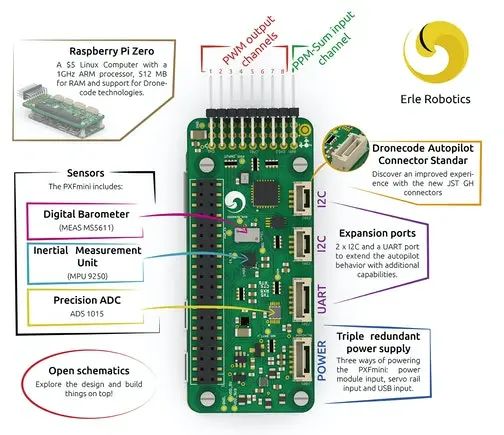

PXFmini（代表PixHawk Fire CAPEmini），是用于樹莓派的自動駕駛儀防護罩，用于建造機器人和無人機。您已經快完成了，但是您仍然需要在Raspberry Pi Zero + PXFmini套件上獲得合適的軟件。這應該包括飛行堆棧，適當?shù)膬?nèi)核，已啟用的在啟動時自動啟動的守護程序以及其他優點。
幸運的是，如果您從Erle Robotics購買了PXFmini，則可以訪問其中包含所有這些內容的Debian映像，因此只需獲取兼容PXFmini的Debian映像并將其閃存到microSD卡中即可。
步驟3：安裝自動駕駛儀

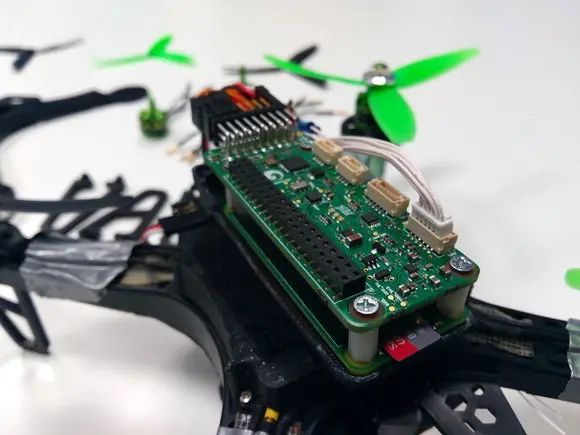

PXFmini安裝在樹莓派零組裝在無人機上可以使用多種方法將自動駕駛儀（Raspberry Pi Zero + PXFmini）安裝在無人機上。接您的并將JST GH電纜從電源模塊連接到PXFmini。連接電池后，這將為自動駕駛儀供電。接下來是在自動駕駛儀中安裝PWM通道。拿走ESC電纜，然后將ESC 1（與電動機1相對應）連接到PWM通道1，將ESC 2連接到PWM 2，依此類推。

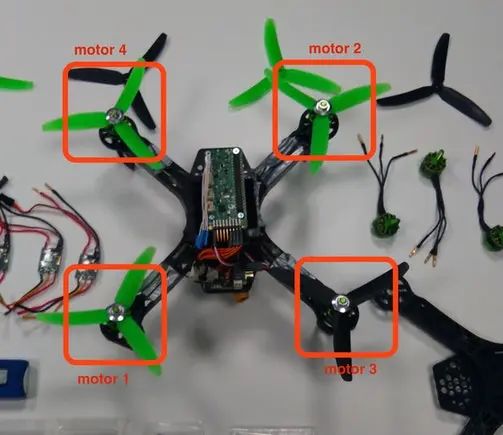

步驟4：安裝螺旋槳并使其飛行！順時針（標有“ R”）和逆時針有兩種螺旋槳。將順時針?lè)较虻穆菪龢旁隈R達3和4中，將逆時針?lè)较虻穆菪龢旁隈R達1和2中。最后，您需要一種控制無人機的方法。
我提出幾種方法：WiFi +游戲手柄：讓自動駕駛儀使用USB軟件狗創建自己的WiFi網絡（Erle Robotics圖像默認支持此功能），并使用通用的游戲路徑通過地面控制站控制無人機。WiFi + ROS：您是否了解機器人操作系統（ROS）？您可以使用ROS節點可視化飛行模式，狀態并控制無人機。傳統RC：您也可以購買具有啟用了PPMSUM的接收器的RC控制器，并將其連接到自動駕駛儀（連接到PPM-SUM輸入通道）。
