經緯 M600/M600 PRO 對頻指導

Lightbridge 2 遙控器需與天空端固件版本匹配，才可以對頻成功。

若您最近單獨升級了遙控器固件，飛行器將會與遙控器斷開連接，此時需使用調參軟件升級 Lightbridge 2 天空端固件到最新版本，再重新對頻。

經緯 M600 系列有兩種對頻方式，請根據手邊的工具選擇合適的對頻方式。

所需工具

按壓天空端 LINK 鍵對頻

條件：需卸下飛行器上蓋

• M3六角螺絲刀
• 針狀物，如牙簽、頂針、筆等
• 飛行器，含 6 塊可正常開機電池
• 遙控器
• 已安裝 DJI GO APP 的移動設備
• 移動設備數據線

飛行器連接調參對頻

條件：飛行器需連接電腦

• 已安裝 DJI Assistant 2 For Matrice 調參軟件的電腦
• Micro USB 數據線
• 飛行器，含 6 塊可正常開機電池
• 遙控器
• 已安裝 DJI GO APP 的移動設備
• 移動設備數據線

對頻方式1

按壓天空端 LINK 鍵對頻

01.使用 M3 螺絲刀取下經緯 M600 Pro 的上蓋螺絲，卸下上蓋（注意風扇連接線）。

*經緯 M600 上蓋無螺絲，無需螺絲刀。

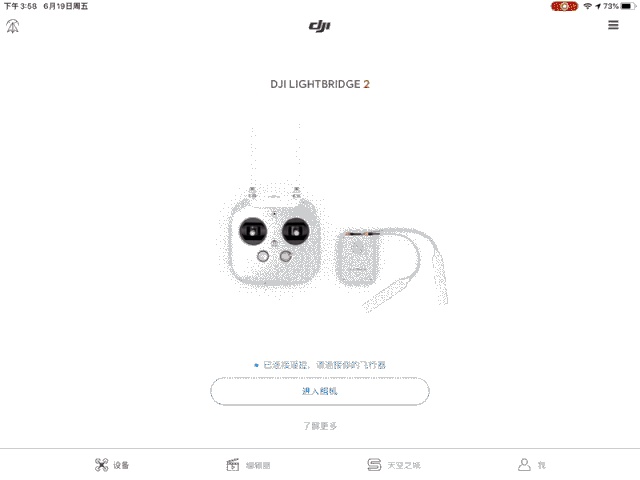

02. 連接遙控器和移動設備，開啟遙控器和飛行器電源。運行 DJI GO APP。進入相機畫面，依次點擊右上角“…” -> “遙控器功能設置” -> ”遙控器對頻”。此時遙控器狀態指示燈顯示藍燈閃爍，并且發出“嘀嘀”提示音。

*遙控器狀態需設置為“主機”。

03.DJI Lightbridge 2 的天空端在飛控右后方，找到圖中天空端的 LINK 鍵，使用針狀物按壓天空端的LINK 鍵 3 秒以上。

04.當遙控器狀態指示燈變成綠色常亮，表示對頻成功。

對頻方式2

飛行器連接調參對頻

01.下載并安裝最新版本 DJI Assistant 2 For Matice 調參軟件，運行調參軟件。

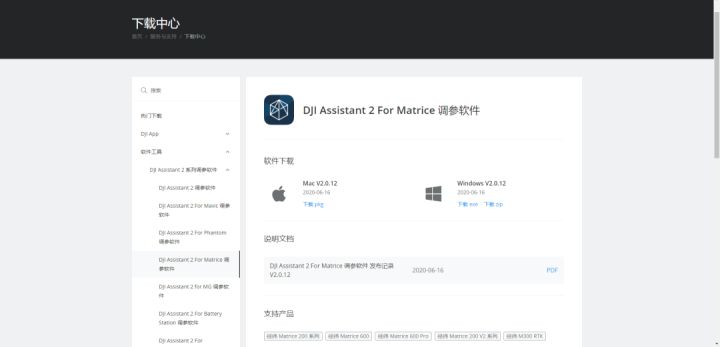

*最新版經緯 M600 系列調參下載地址：

https://www.dji.com/cn/downloads/softwares/assistant-dji-2-for-matrice

或通過大疆官網http://www.dji.com -> 服務與支持 ->下載中心，搜索“DJI Assistant 2 For Matrice 調參軟件“

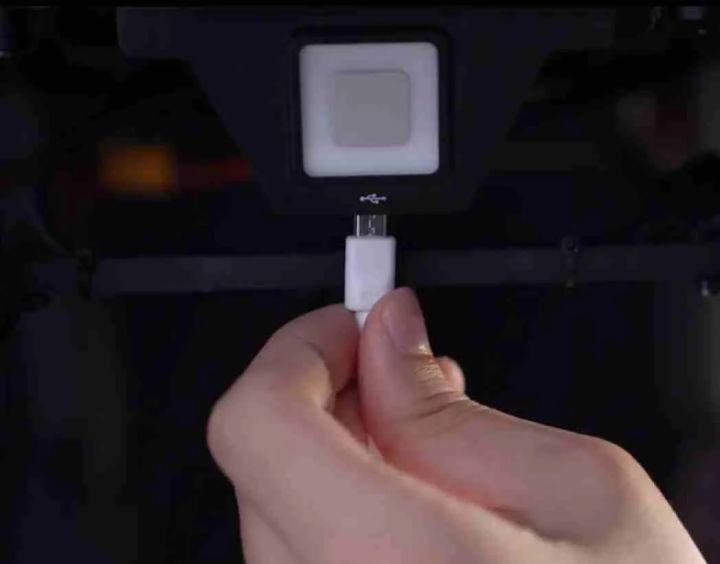

02. 連接遙控器和移動設備，開啟遙控器和飛行器電源。使用 Micro USB 數據線連接調參接口（位于飛行器狀態指示燈下方）至電腦。

調參接口

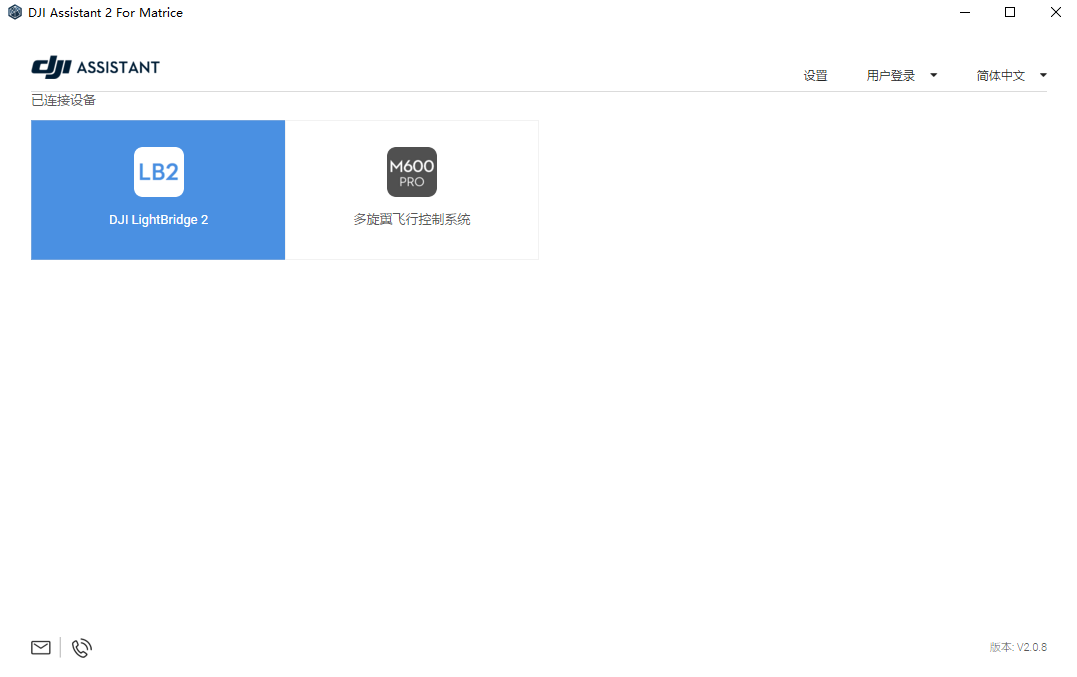

成功連接后畫面

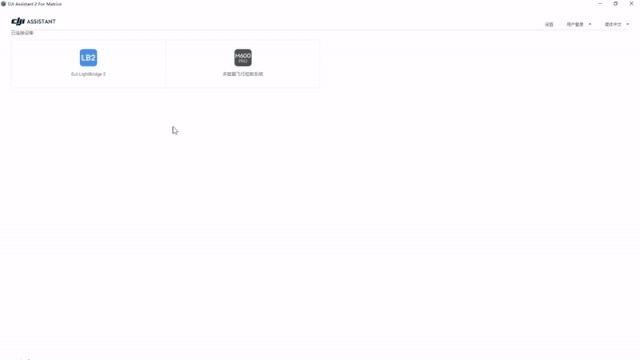

03.點擊 DJI Lightbridge 2（即 LB2）圖標->設置，找到“天空端對頻”并點擊。

04.運行 DJI GO APP。進入相機畫面，點擊右上角“…” -> “遙控器功能設置” -> ”遙控器對頻”。此時遙控器狀態指示燈顯示藍燈閃爍，并且發出“嘀嘀”提示音”。

*遙控器狀態需設置為“主機”。

05. 當遙控器狀態指示燈變成綠色常亮，表示對頻成功。
