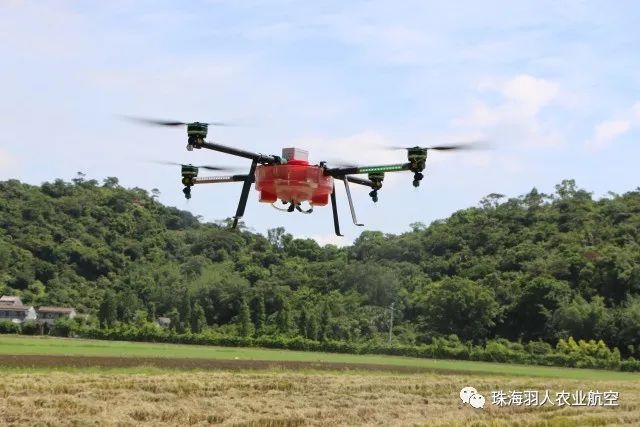

旋翼和輪子一樣，是一項神奇的發明，直到噴氣式飛機發明之前，旋翼一直支撐著人類的飛天夢。時至今日，很多飛機還在沿用旋翼設計。四旋翼無人機更是化作了植保無人機，滿足了許多人們對農田全程機械化的想象。

旋翼的基本理論，玩過竹蜻蜓的朋友應該都知道：當手的搓動給了竹蜻蜓一個旋轉的速度后就會產生升力，讓竹蜻蜓起飛。

同理，多旋翼無人機也是由電機的旋轉，使螺旋槳產生升力而飛起來的。比如四旋翼無人機，當飛機四個螺旋槳的升力之和等于飛機總重量時，飛機的升力與重力相平衡，飛機就可以懸停在空中了。

結構形式

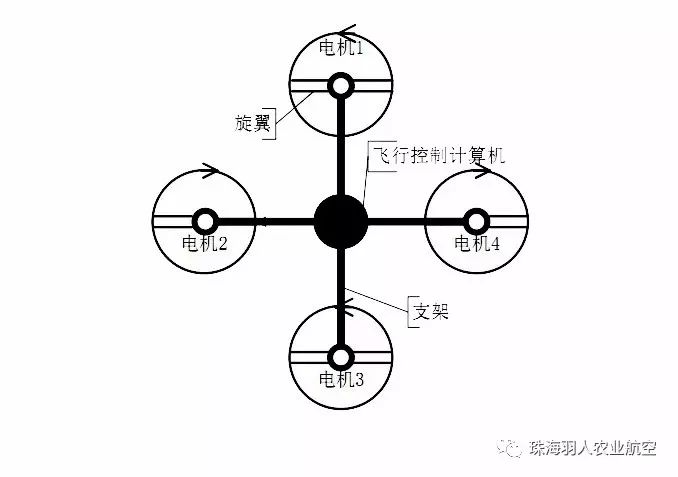

旋翼對稱分布在機體的前后、左右四個方向，四個旋翼處于同一高度平面，且四個旋翼的結構和半徑都相同，四個電機對稱的安裝在飛行器的支架端，支架中間空間安放飛行控制計算機和外部設備。結構形式如圖所示。

工作原理

四旋翼飛行器通過調節四個電機轉速來改變旋翼轉速，實現升力的變化，從而控制飛行器的姿態和位置。四旋翼飛行器是一種六自由度的垂直升降機，但只有四個輸入力，同時卻有六個狀態輸出，所以它又是一種欠驅動系統。

四旋翼飛行器的電機1和電機3逆時針旋轉的同時，電機2和電機4順時針旋轉，因此當飛行器平衡飛行時，陀螺效應和空氣動力扭矩效應均被抵消。

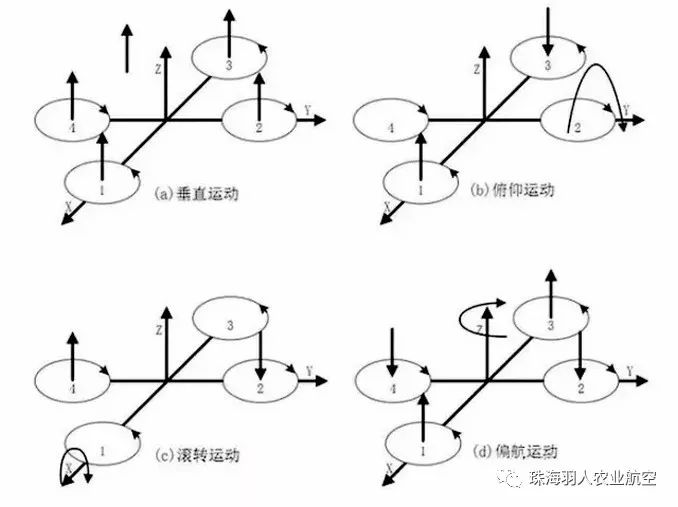

在上圖中，電機1和電機3作逆時針旋轉，電機2和電機4作順時針旋轉，規定沿 x軸正方向運動稱為向前運動，箭頭在旋翼的運動平面上方表示此電機轉速提高，在下方表示此電機轉速下降。

（1）垂直運動：同時增加四個電機的輸出功率，旋翼轉速增加使得總的拉力增大，當總拉力足以克服整機的重量時，四旋翼飛行器便離地垂直上升；反之，同時減小四個電機的輸出功率，四旋翼飛行器則垂直下降，直至平衡落地，實現了沿z軸的垂直運動。當外界擾動量為零時，在旋翼產生的升力等于飛行器的自重時，飛行器便保持懸停狀態。

（2）俯仰運動：在圖中，電機 1的轉速上升，電機3的轉速下降（改變量大小應相等），電機2、電機4的轉速保持不變。由于旋翼1的升力上升，旋翼3的升力下降，產生的不平衡力矩使機身繞y軸旋轉，同理，當電機1的轉速下降，電機3的轉速上升，機身便繞y軸向另一個方向旋轉，實現飛行器的俯仰運動。

（3）滾轉運動：與圖b的原理相同，在圖c中，改變電機2和電機4的轉速，保持電機1和電機3的轉速不變，則可使機身繞 x 軸旋轉（正向和反向），實現飛行器的滾轉運動。

（4）偏航運動：旋翼轉動過程中由于空氣阻力作用會形成與轉動方向相反的反扭矩，為了克服反扭矩影響，可使四個旋翼中的兩個正轉，兩個反轉，且對角線上的各個旋翼轉動方向相同。反扭矩的大小與旋翼轉速有關，當四個電機轉速相同時，四個旋翼產生的反扭矩相互平衡，四旋翼飛行器不發生轉動；當四個電機轉速不完全相同時，不平衡的反扭矩會引起四旋翼飛行器轉動。在圖d中，當電機 1和電機 3 的轉速上升，電機2和電機4的轉速下降時，旋翼 1和旋翼3對機身的反扭矩大于旋翼2和旋翼4對機身的反扭矩，機身便在富余反扭矩的作用下繞z軸轉動，實現飛行器的偏航運動，轉向與電機1、電機3的轉向相反。

（5）前后運動：要想實現飛行器在水平面內前后、左右的運動，必須在水平面內對飛行器施加一定的力。在圖e中，增加電機3轉速，使拉力增大，相應減小電機1轉速，使拉力減小，同時保持其它兩個電機轉速不變，反扭矩仍然要保持平衡。按圖b的理論，飛行器首先發生一定程度的傾斜，從而使旋翼拉力產生水平分量，因此可以實現飛行器的前飛運動。向后飛行與向前飛行正好相反。（在圖b圖c中，飛行器在產生俯仰、翻滾運動的同時也會產生沿 x、y軸的水平運動。）

（6）傾向運動：在圖f中，由于結構對稱，所以?xún)A向飛行的工作原理與前后運動完全一樣。
