無人機避障：在未知環境中使用視覺特征

在未知環境中基于視覺的機器人自主導航是一個趨勢研究領域。然而，與地面飛行器相比，飛行器的任務變得更加復雜，基于它們對所有六個自由度（上/下、左/右、前/后、滾動、偏航和俯仰角）的控制。此外，由于其旋翼或外部因素（例如風）引起的UAV中的湍流可能會改變UAV的預期路徑。提出了一種用于無人機的單目視覺輔助方法，可以在GPS拒絕環境中避開正面障礙物。無人機配備前置單目攝像頭。從該相機提取的視頻作為所提出的避障算法的輸入，該算法首先估計正面障礙物與無人機當前位置的距離，然后生成必要的控制命令集以安全地避免碰撞。UAV的內部比例積分微分 (PID) 控制器負責使用修改后的控制命令（偏航、俯仰和滾動值的變化）。圖1顯示四旋翼無人機飛向正面障礙物。

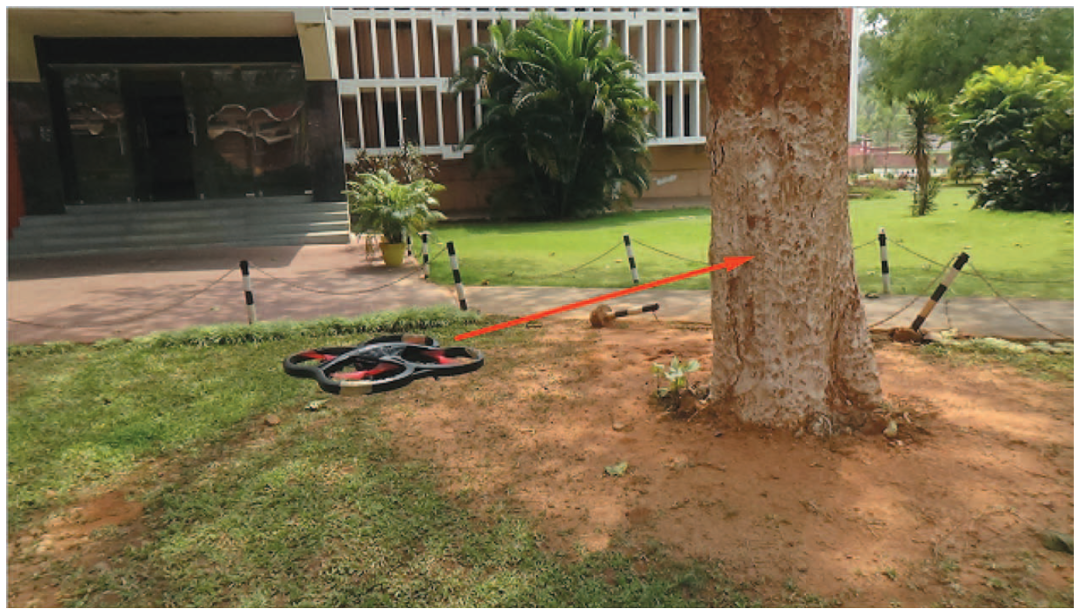

圖1 一架四旋翼無人機正向前方障礙物移動

提出的系統架構（如圖2所示）由兩個主要組件組成：無人機系統 (UAVS) 和計算機視覺系統 (CVS)。兩個組件都通過無線局域網連接。無人機從前置攝像頭逐幀提取視頻，并將其傳遞給CVS 以測量深度。CVS基于來自多個幀的尺度不變關鍵點制定測量值，以估計當前位置的深度。CVS還負責生成下一個無障礙導航命令。根據命令，無人機的內部PID控制器修改偏航、滾動或俯仰值以安全地導航無人機。

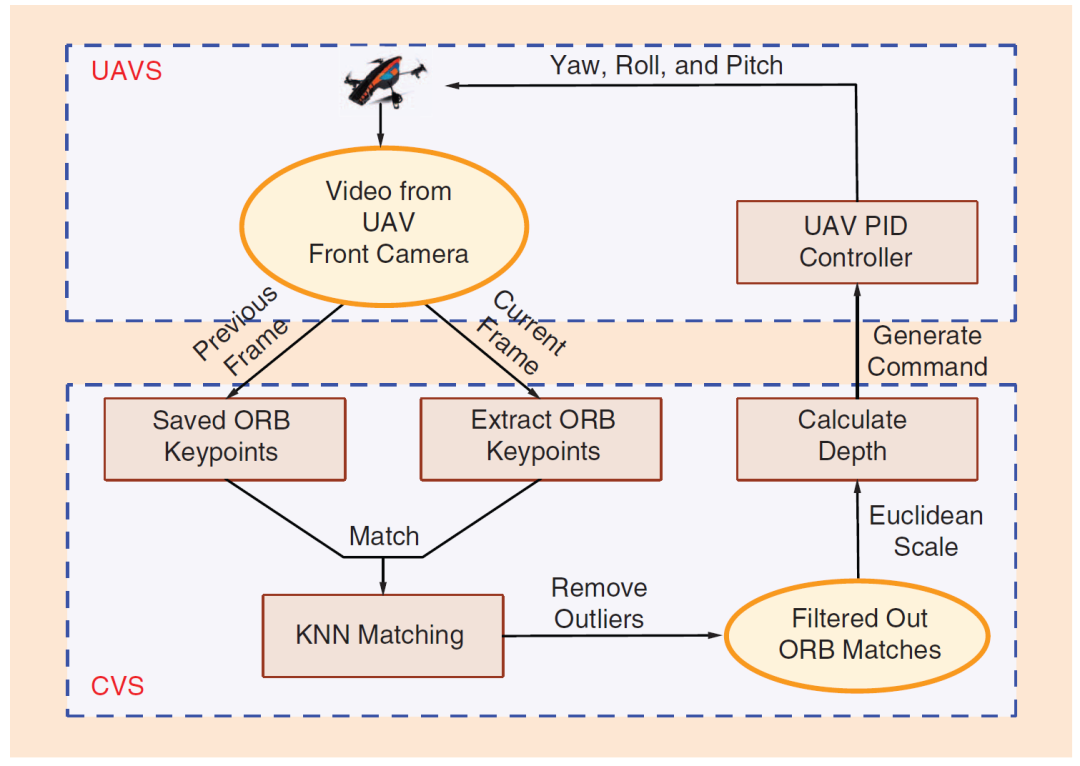

圖2 建議的系統架構有兩個主要組件：無人機和CVS

數學模型基于無人機在直線路徑上保持恒定速度且無任何偏差的假設。該模型的工作原理與針孔相機模型相同。如圖3所示，在現實世界中，位于A點的障礙物高度為H。該無人機前方裝有針孔攝像頭，以恒定高度AO飛行。長度f是針孔相機的焦距，對于幀j和幀k，中心分別位于點O1和O2。點O、O1和O2位于一條直線上，該直線還指示無人機的路徑，并垂直于前方障礙物。我們可以看到，隨著無人機向目標移動，圖像平面上目標的高度繼續增加。

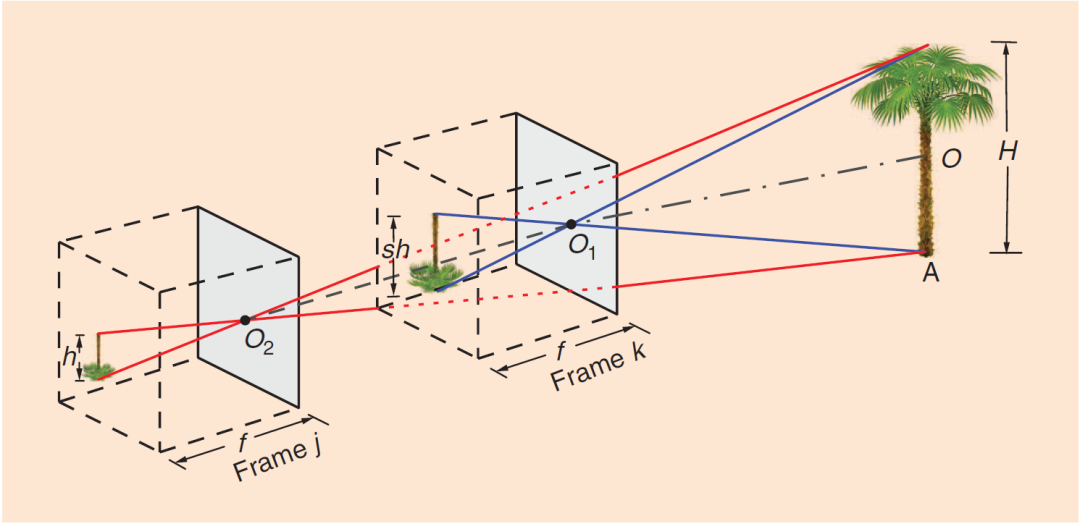

圖3 用于估計深度的針孔相機模型

隨著無人機的發展，我們的算法需要尺度不變的關鍵點。我們的方法首先在當前幀中找到ORB關鍵點，然后將它們與前一幀的關鍵點進行匹配。前一幀可以是與已處理幀緊鄰的幀，也可以是由于傳輸延遲而跳過某些幀后的幀。因?yàn)镺RB關鍵點是尺度不變的，所以它們傾向于在連續幀中匹配。我們使用暴力K近鄰 (KNN) 匹配來計算兩幀之間的匹配。對于這兩個幀，計算所有匹配關鍵點的質心。連接質心和匹配關鍵點的線充當潛在障礙。然后，我們根據以下兩條規則丟棄一些錯誤檢測到的匹配項。

規則1：

隨著無人機向前移動，每個匹配關鍵點與其質心之間的歐氏距離應連續幀的增加。所以我們放棄了歐幾里德距離變小的匹配。該規則在圖4的幫助下進行了說明。前一幀不一定是當前幀的前一幀。相反，它是一個包含與當前幀匹配的比例不變ORB的幀。兩幀上的綠色圓圈是匹配的關鍵點，而藍色圓圈是不匹配的關鍵點。匹配關鍵點的質心由兩幀上的紅色圓圈表示。請注意，當前幀中每個匹配關鍵點與質心的歐幾里得距離大于前一幀的歐幾里得距離。這些歐幾里得距離之比稱為歐幾里得尺度。

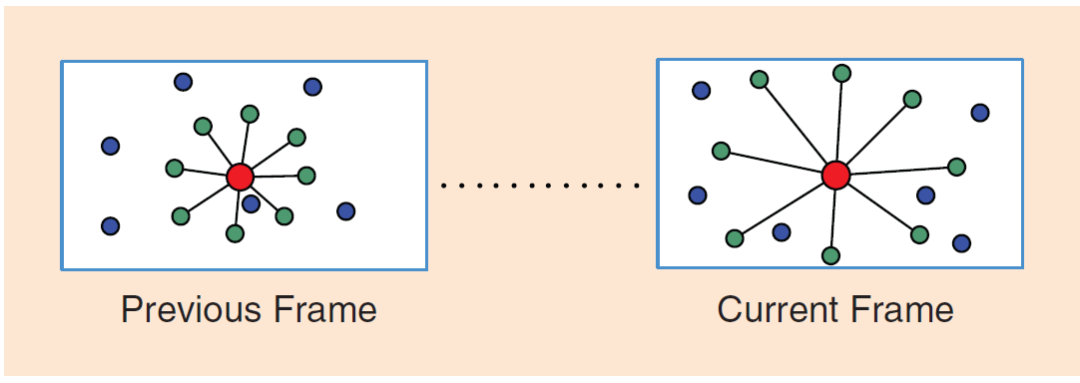

圖4 借助尺度不變的ORB關鍵點匹配進行深度估計

規則2：

應用規則1后，Mpc現在只包含剩余的匹配項。這些匹配的歐幾里德刻度值最多計算兩位小數，并按升序放入列表L中。然后將列表L劃分為不同的重疊箱子。每個箱子B包含特定范圍的刻度值。

我們的算法由Parrot AR Drone 2.0 Power版四軸飛行器評估。前置攝像頭可以制作高清視頻。但是，我們將其轉換為640 × 360分辨率以加快計算速度。它的FoV為92°，并以每秒30幀的速率生成視頻饋送。CVS在地面站上運行，地面站是64位四核處理器，處理器速度為2.4GHz，RAM為4GB，運行在Ubuntu 14.04 操作系統上。除了使用前置攝像頭外，無人機沒有使用或添加其他傳感器來檢測障礙物。前置攝像頭的視頻輸入從無人機逐幀傳輸?shù)紺VS。然后CVS負責生成一組控制命令，這些命令是避開正面障礙物所必需的。該命令通過機器人操作系統接口傳遞給無人機。無人機PID控制器執行指令及時避開障礙物。我們讓無人機在未知環境中從起點到目標點自主飛行。為了驗證我們的算法，我們?cè)跓o人機的路徑上設置了一些障礙。我們?cè)谡麄€(gè)實驗過程中保持無人機的速度恒定。CVS使用無人機前置攝像頭提供的視頻作為避障算法的輸入。兩個視頻幀的尺度不變ORB匹配如圖5所示。

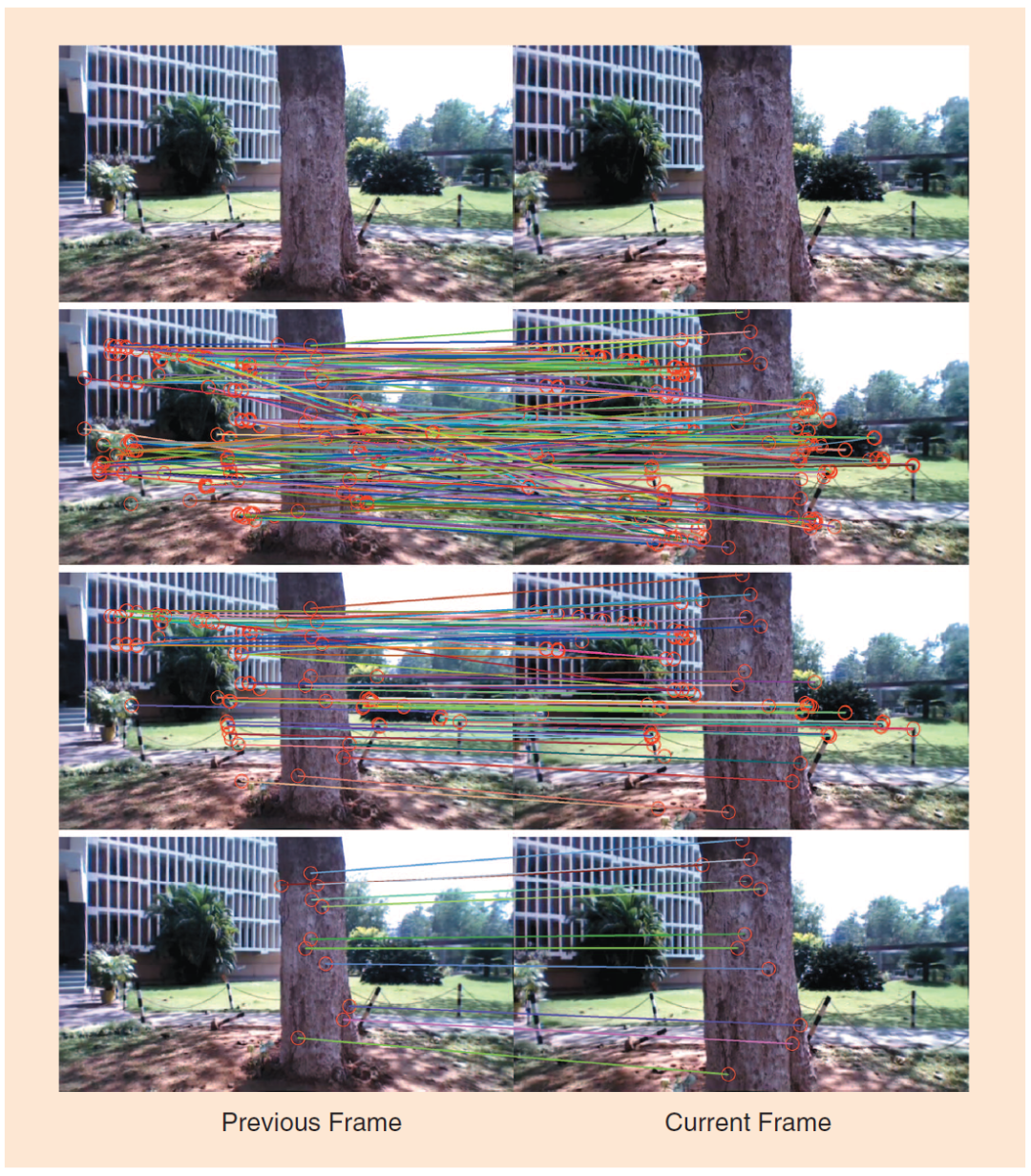

圖5 顯示了兩個圖像幀的 ORB 關鍵點匹配

第一行代表UAV前置攝像頭獲取的原始RGB圖像。最初的未過濾ORB匹配顯示在第二行中。第三行和第四行分別表示通過應用規則1和規則2丟棄異常值條目后過濾的ORB匹配。我們可以想象最終的ORB匹配只存在于障礙物上。這些關鍵點的歐幾里得尺度值用于估計當前無人機位置的深度。

通過僅使用前置攝像頭來估計移動無人機的障礙物深度。我們使用尺度不變的ORB關鍵點來設計數學模型，并在GPS拒絕的未知環境中執行它們。我們提出的視覺系統能夠準確地檢測和避開正面障礙物。然而，我們的算法可能會在兩種情況下失敗：1）當無人機的速度增加時，與CVS的無線通信可能會延遲，以及 2）當障礙物的紋理不足以形成可靠的ORB關鍵點時。

源自：MAy 2019 ^ IEEE Consumer Electronics Magazine
