雖然當今直升機的型號和類別繁多，但在其結構上大同小異。

以目前廣泛采用的單旋翼帶尾槳直升機的形式為例

基本的組成結構有旋翼、尾槳、動力裝置（發動機）、傳動系統、起落裝置、機身和特種設備等組成。

機身:

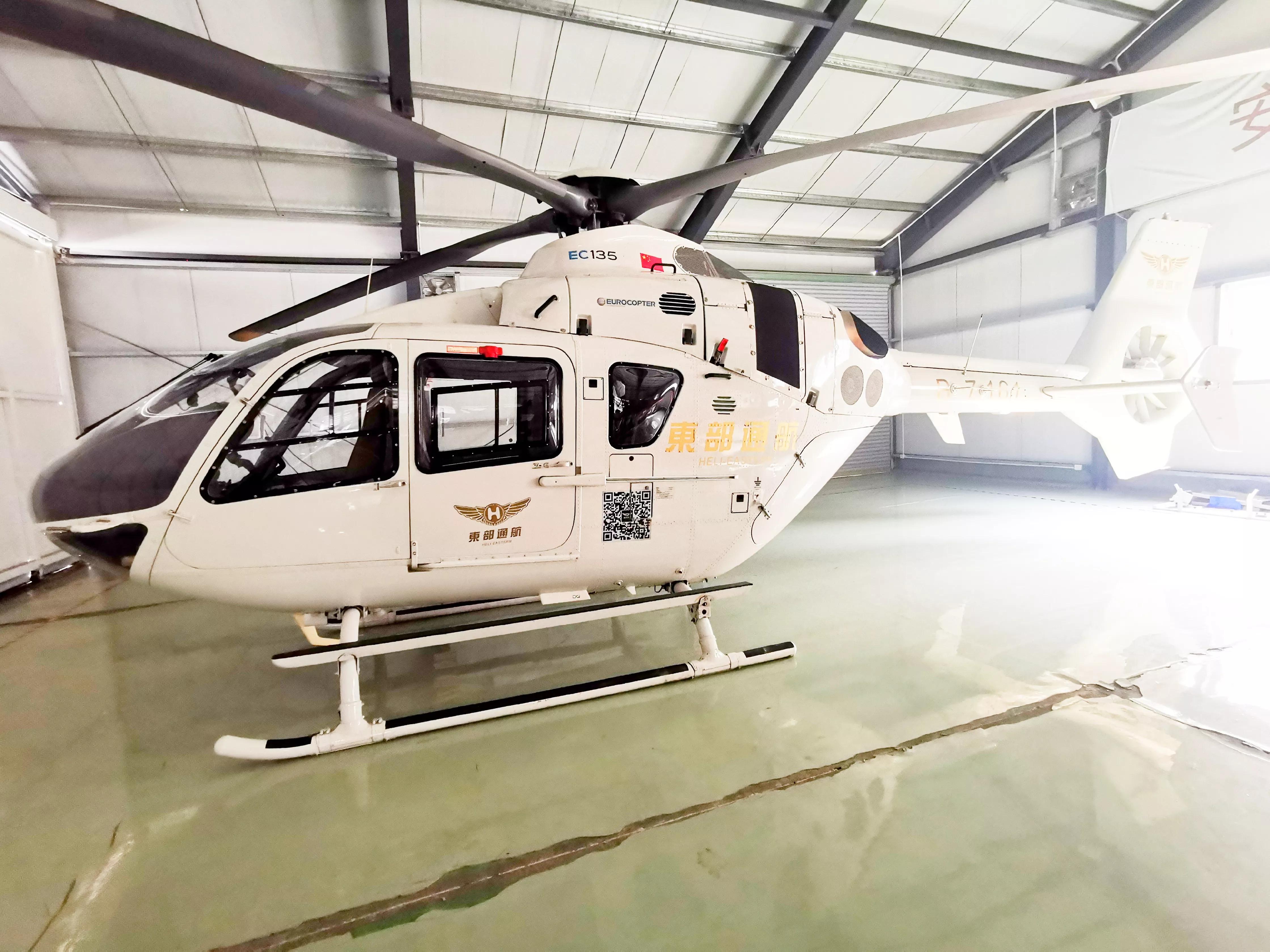

空客H135機身

機身是整個直升機的基本結構，用以容納機組和設備、乘客、貨物和燃油等，并承載各系統并將其之間連接成整體。

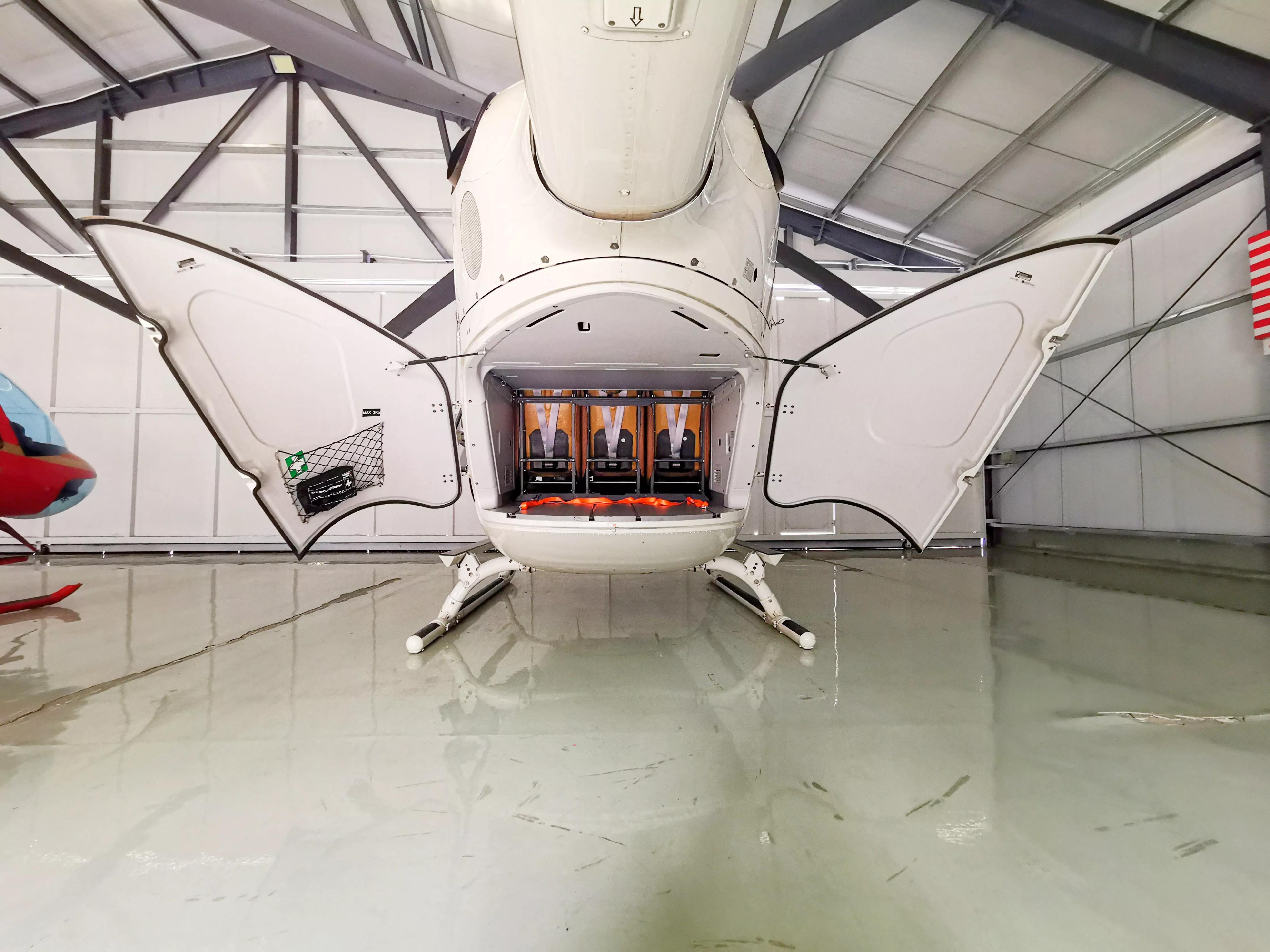

直升機尾部貨艙

旋翼:

是直升機產生升力和向任意方向的拉力實現飛行的部件。它安裝在機身上方，由動力裝置（發動機）通過傳動系統驅動。

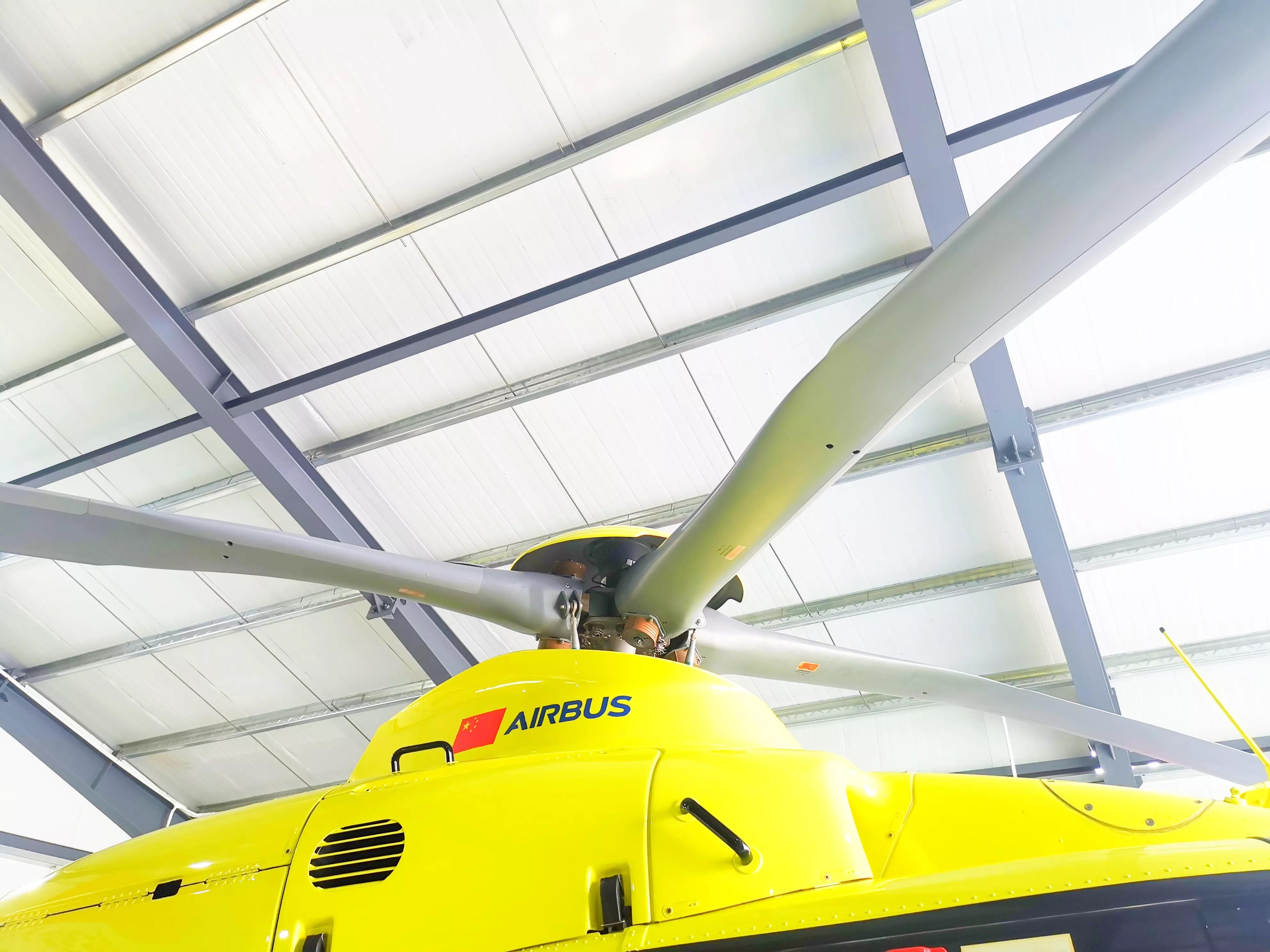

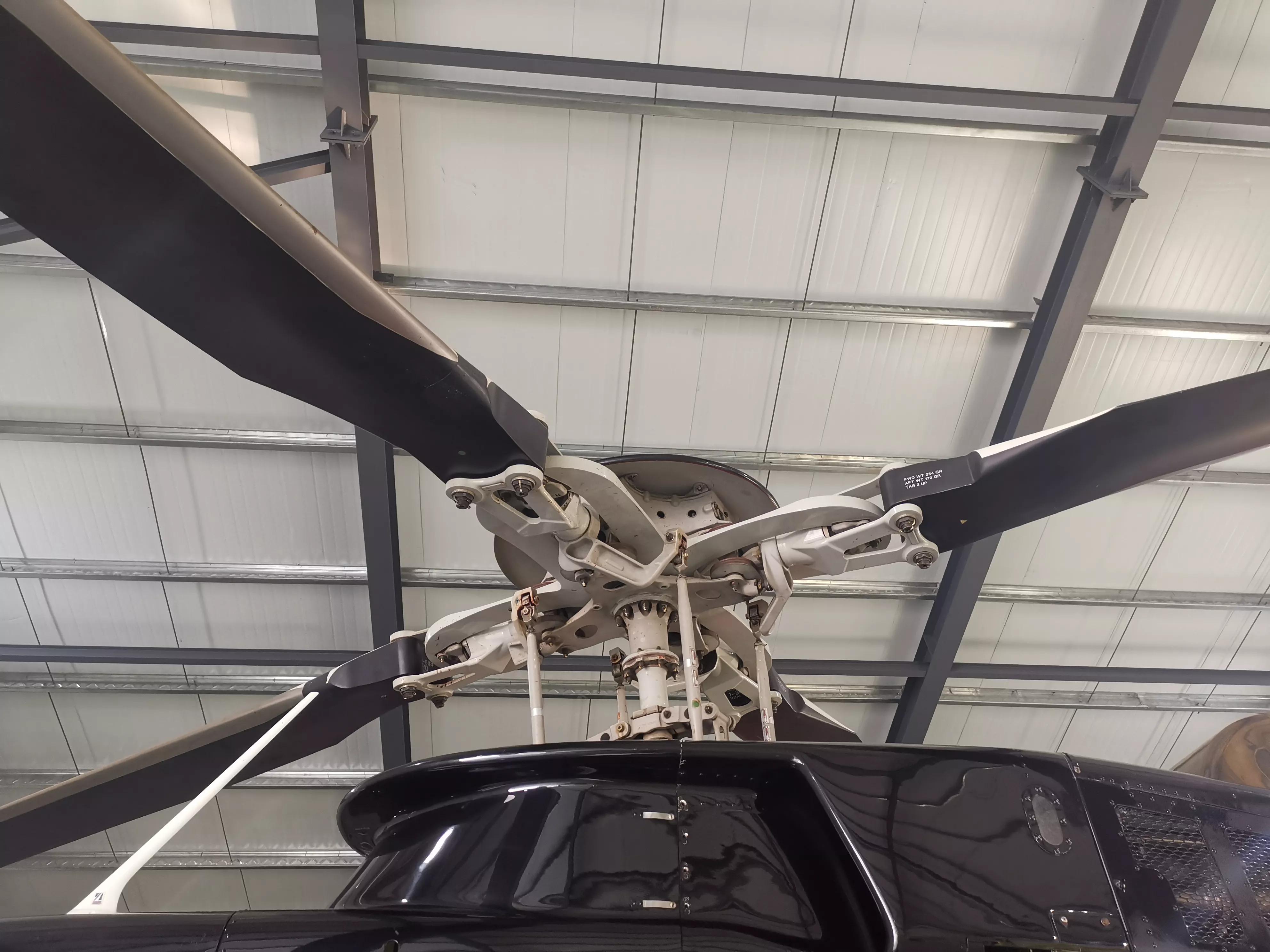

空客H135旋翼

貝爾407旋翼

在產生升力實現升降的運動的同時，旋翼槳盤可以向任意方向傾斜，升力的分力作為拉力實現直升機向任意方向運動。

旋翼由駕駛艙內的總距桿、油門環和駕駛桿操縱。

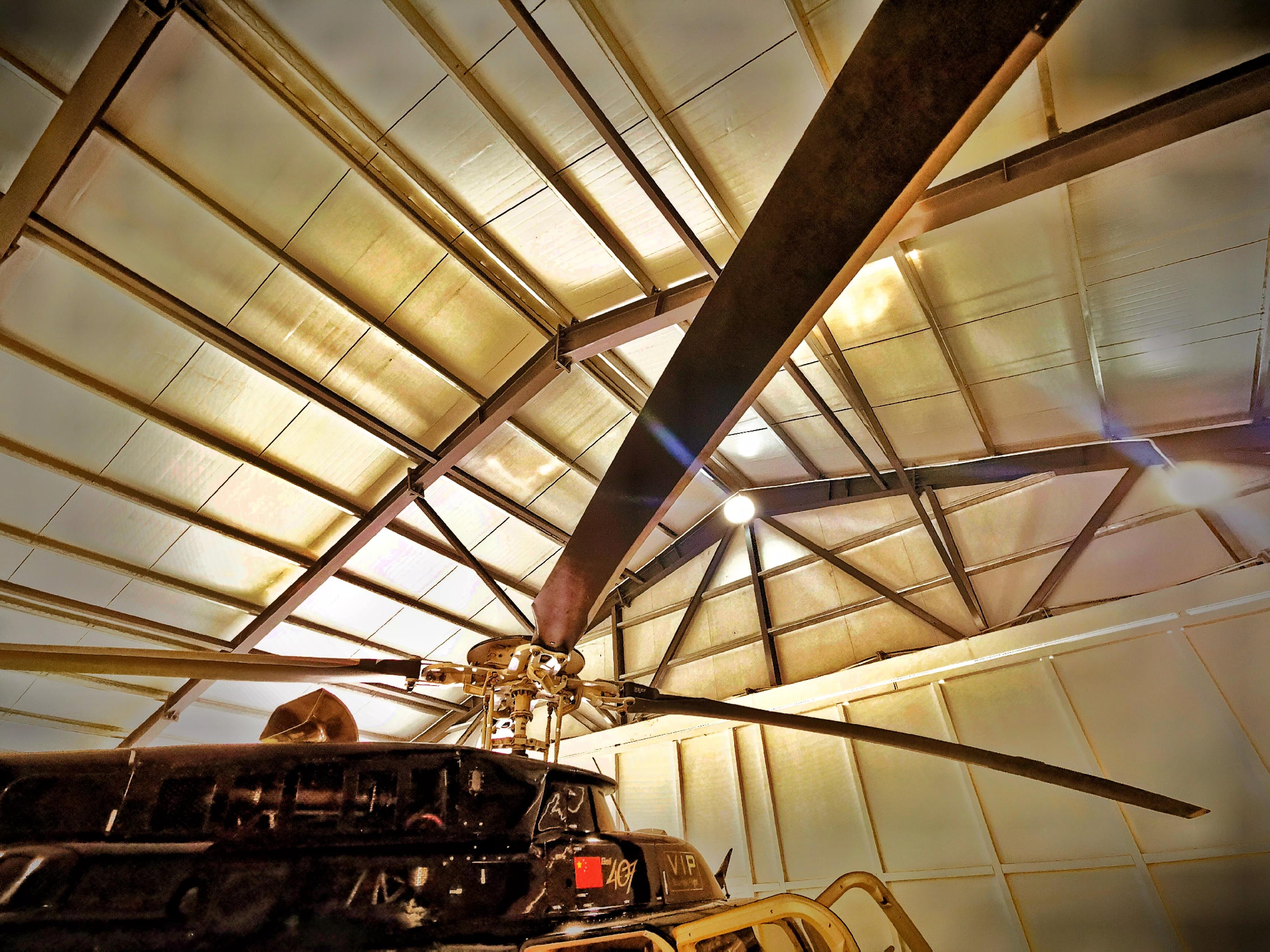

貝爾407旋翼

尾槳:

一般垂直安裝在直升機的尾部，為裸露式的小螺旋槳或者涵道風扇，同樣由動力裝置通過傳動系統驅動，并與旋翼聯動。

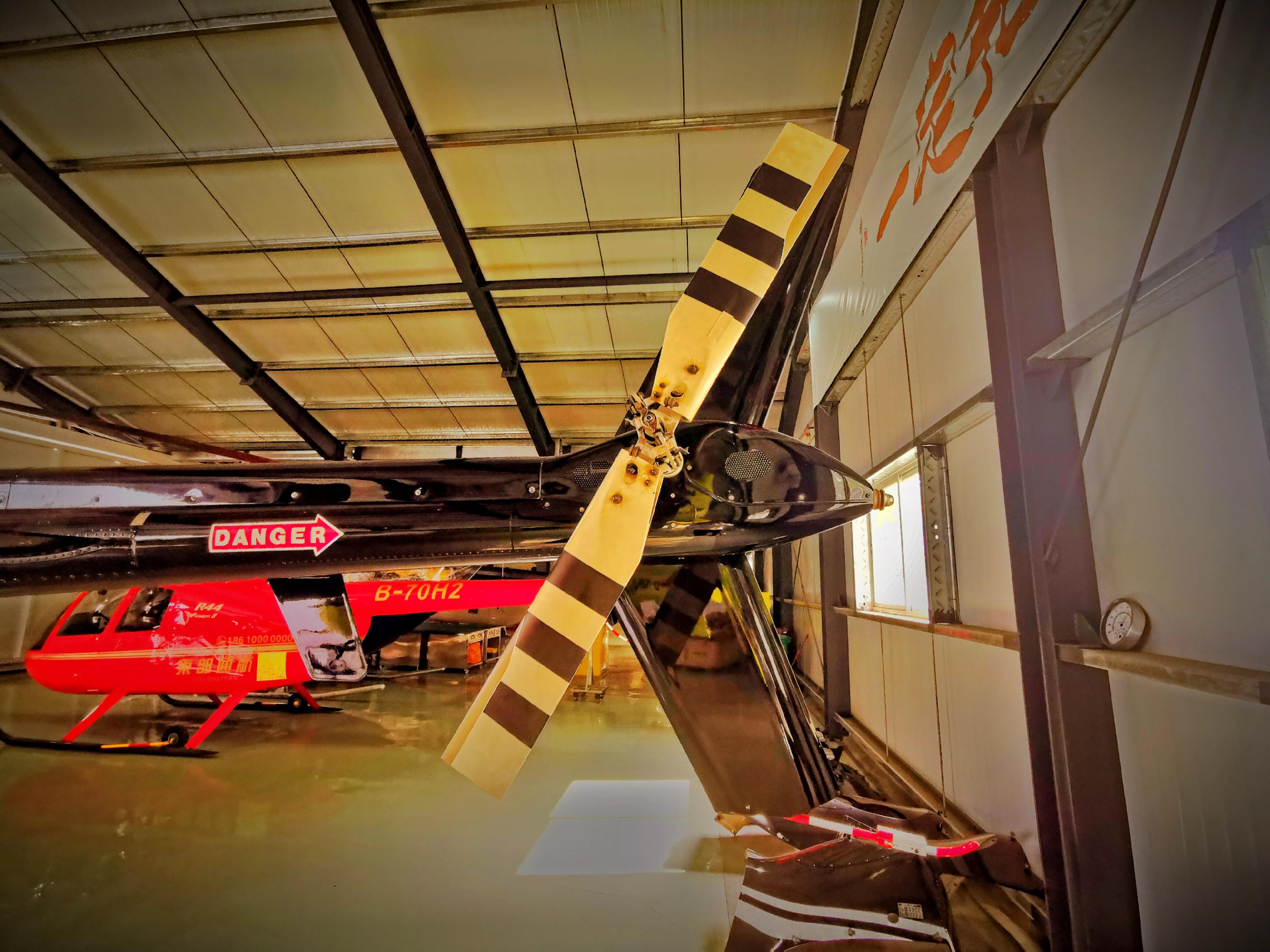

裸露式尾槳

它產生的拉力（或推力）用以平衡旋翼旋轉時產生的反作用力矩，通過腳蹬操縱改變槳葉角而改變拉力（或推力）的大小，而實現直升機的方向控制。

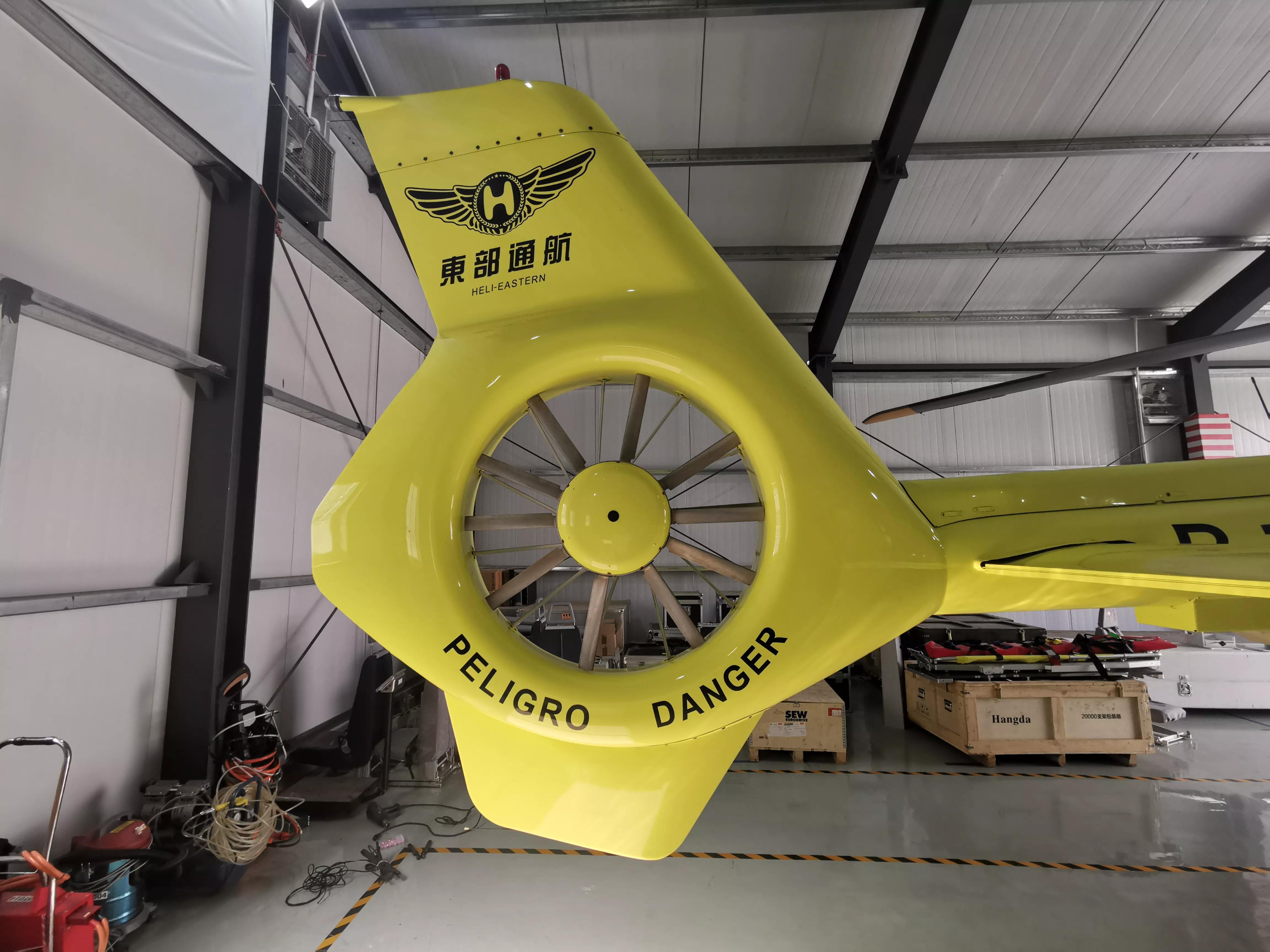

涵道風扇式尾槳

旋翼的反作用力:在旋翼旋轉的同時，會帶動機身向相反方向旋轉。也就是說如果沒有尾槳，直升機會一直打轉，可參考電影《黑鷹墜落》。

這一現象在現代直升機誕生之前是直升機研發者們難以攻克的問題。1939年9月14日，現代直升機之父西科爾斯基研制的第一架真正的直升機VS-300升空了，他巧妙地在機尾裝了一副垂直旋轉的抗反作用力的小型旋翼─尾槳，終于使直升機飛上了天空。

動力裝置:

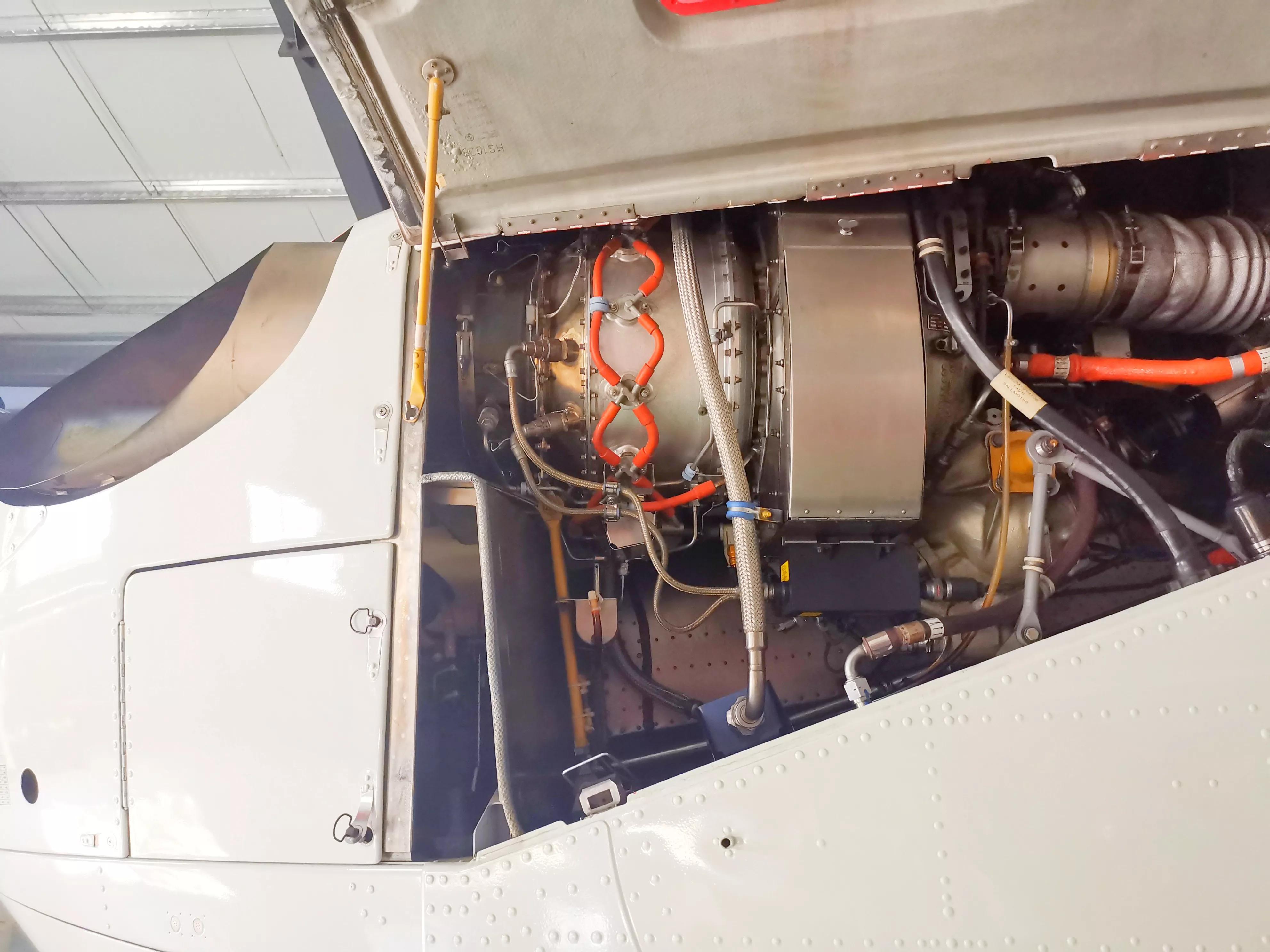

H135渦軸發動機

發動機和發動機減速器、滑油散熱系統等相關部件，是直升機的動力來源。

現代直升機主要采用渦輪軸式發動機，一些小型和訓練直升機上采用的是航空活塞發動機。

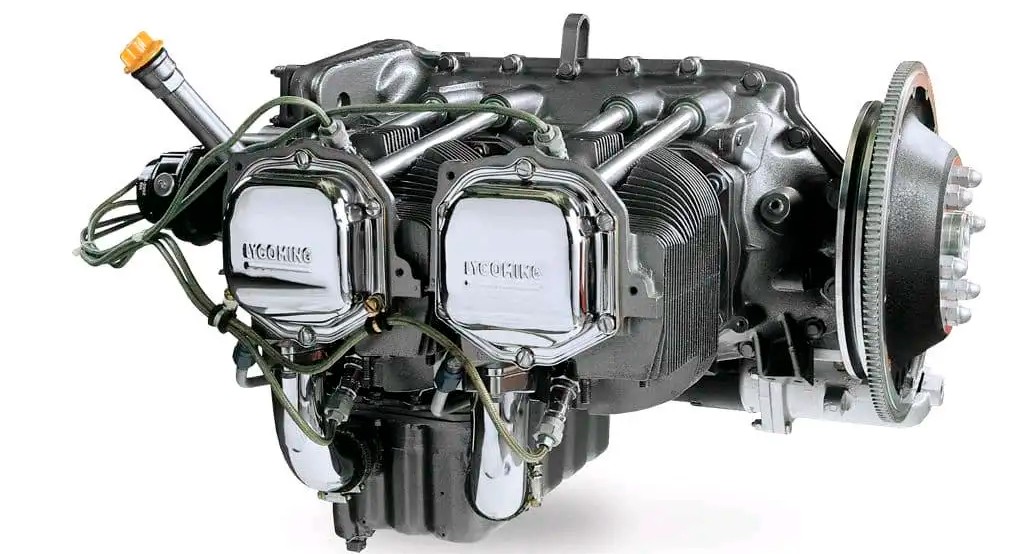

萊康明活塞發動機

傳動系統:

傳動系統的作用是將發動機的動力通過傳動軸和減速器等部件傳給主旋翼和尾槳，并調整到合適的轉速。包括主減速器、尾減速器和尾傳動軸等。

因為旋翼正常工作所需要的轉速低于發動機輸出的轉速，所以在發動機輸出功率傳給旋翼時需要經過主減速器齒輪箱減速。

而因為尾槳槳葉小，需要產生大的拉力（或推力）時需要更高的轉速，所以發動機輸出的功率需要經過尾減速器齒輪箱加速。

操縱系統:

操縱系統是直升機的駕駛系統，其作用相當于汽車上的方向盤、油門剎車和檔桿。是實現飛行員操縱飛機的系統。

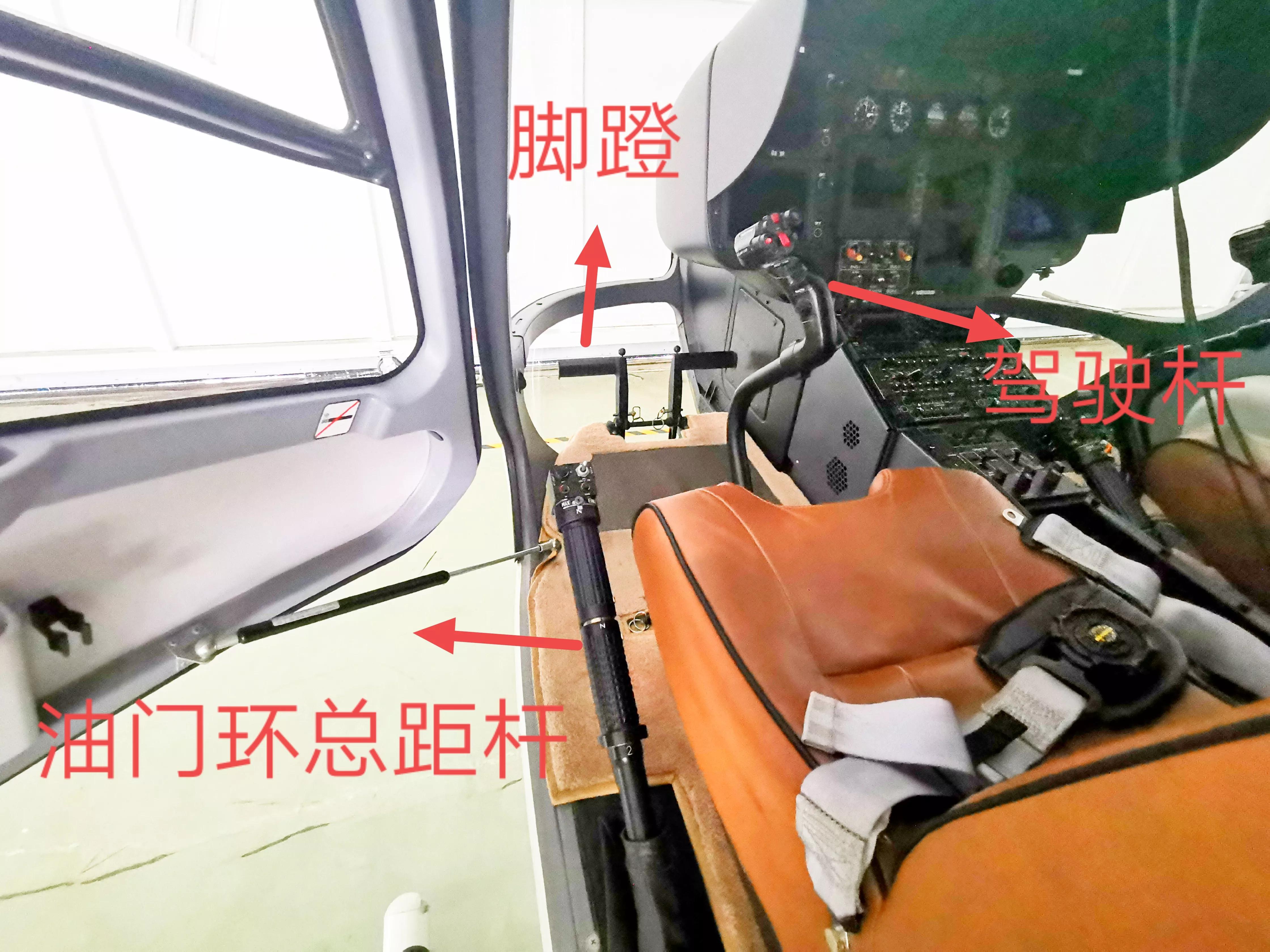

空客H135操縱系統

操縱系統主要由駕駛桿、腳蹬、油門環、總距桿、液壓助力器和自動控制系統等組成。

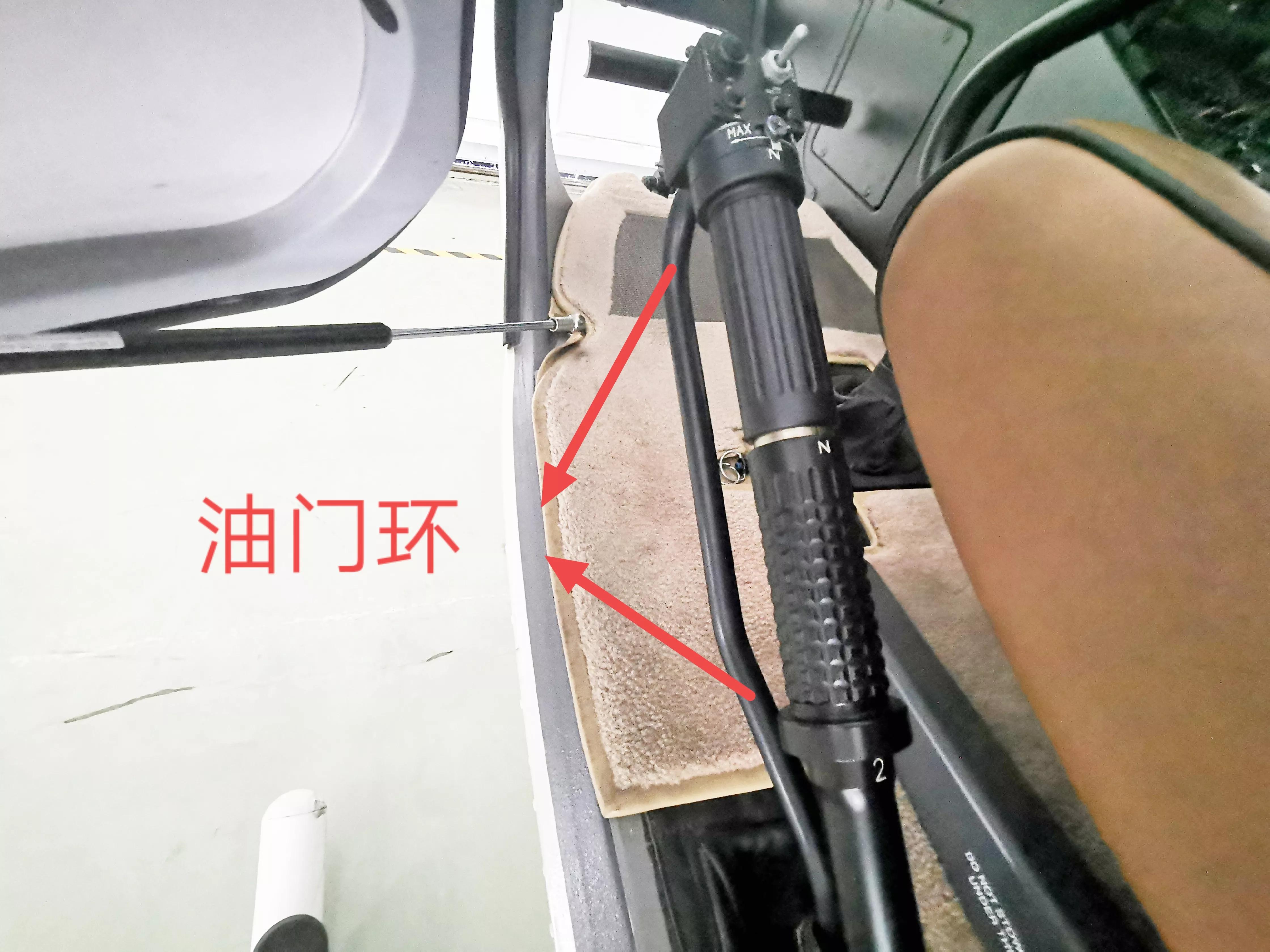

油門環位置

起落裝置:

輪式起落架用于地面滑行和停放，同時在著陸時起到緩沖作用。

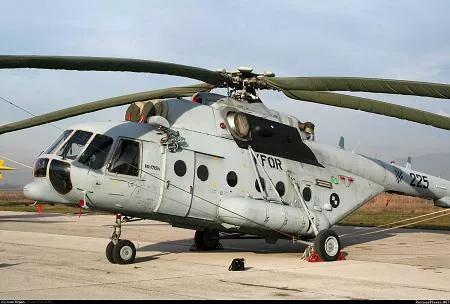

輪式起落架

滑橇式起落架正常情況下不能用于地面滑行，但可以在泥濘和松軟的土地上起降。

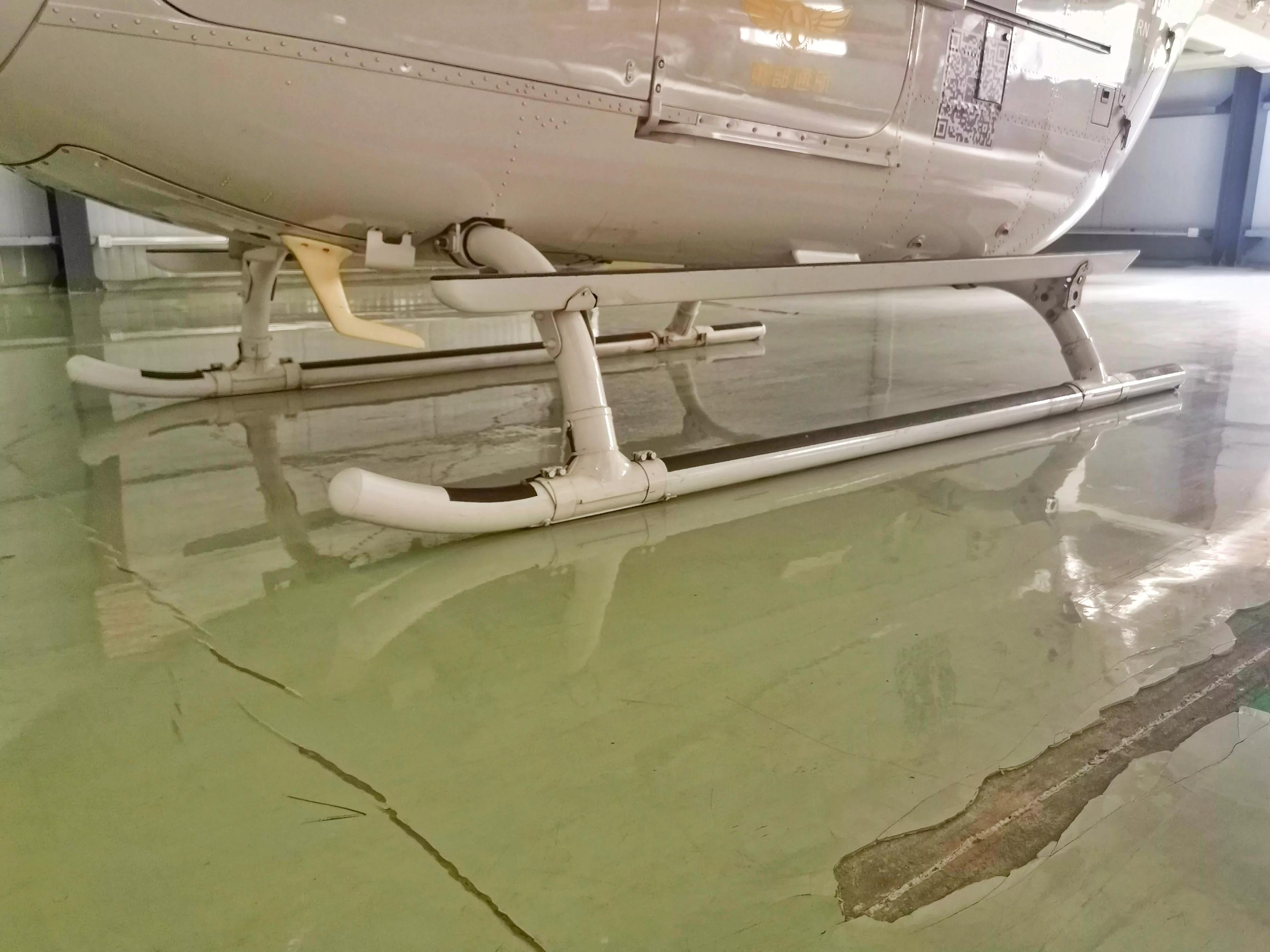

滑橇式起落架

特種設備:

為執行某種特定任務而加裝的外吊掛設備、水箱和測繪設備等。

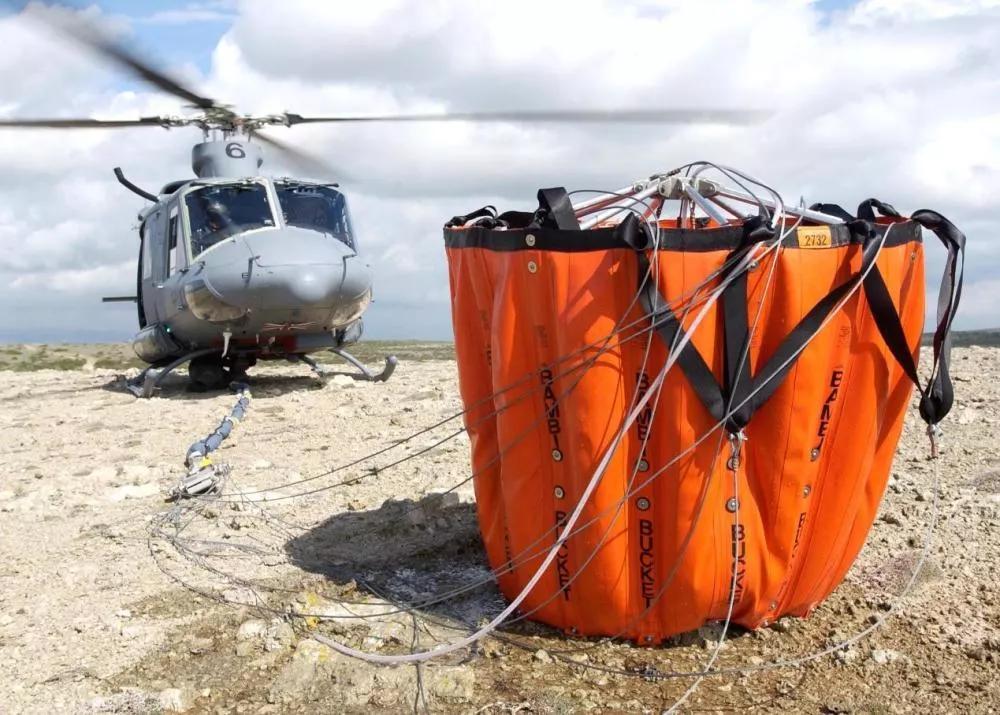

外調掛水桶
