一、系統簡介

ELVIRA?是荷蘭羅賓雷達系統公司研制的一款專用無人機探測雷達系統。該系統以追求 高性價比為設計原則，將智能化軟件與雷達硬件完美結合，實現了強的探測能力；其獨有的 無人機鑒別技術，實現了強的鳥類虛警抑制能力；先進的調頻連續波技術，實現了強的抗干 擾能力；緊湊合理的結構設計，實現了強的環境適應性，能夠適應城市建筑群復雜環境架設。

該系統可與其它安防系統集成，廣泛適用于重點設施（如首腦機關、核電、監獄等）和重大活動的安全防衛，卓越的性能與頗具競爭力的價格滿足全球范圍專業安防市場的需求。

二、系統主要技術參數

探測量程：5000米；

波束寬度：10°×10°

方位精度:1°

距離精度: 1.5 米

技術體制:調頻連續波（FMCW）

波段：X波段

發射頻率：9250 ±33MHz

發射功率：4W；

旋轉速度: 45轉/分鐘；

尺寸（W×D×H）：0.9× 0.9×0.8 米（不包括底座）

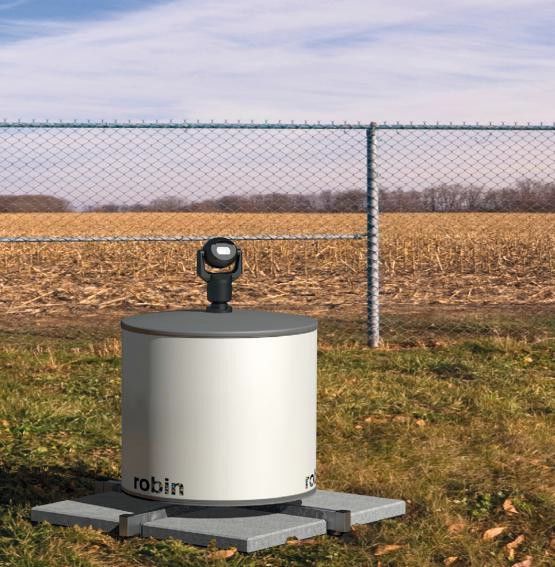

圖 1 羅賓無人機探測雷達系統架設圖

重量：83kg

電源：230 VAC

通信：WiFi/3G/4G

三、產品主要特點

• 探測范圍不受限制

ELVIRA? 擁有360度全方位覆蓋能力，并能夠進行多雷達系統組網探測，從而實現探測 范圍的無限制性。多部雷達的輸出結果將融合成統一的目標態勢圖。

• 卓越的跟蹤能力

ELVIRA? 具備獨特的跟蹤性能，實現了先進的多普勒處理過程與1.3秒的數據更新率的 結合，從而使系統具備卓越的跟蹤能力，甚至適于對機動能力最強的無人機進行跟蹤。

特制的雷達可以同時探測到多批目標，并且在能見度低的情況下也能正常工作。

• 探測及分類

系統具有將無人機與鳥類或其他移動

目標區分開的能力。這是抑制虛警的一項 關鍵指標。為實現這一目標，羅賓雷達系 統將實時的多組變量融合起來，包括應用 先進的羅譜勒處理技術，ELVIRA? 僅在 一部傳感器中即可完成探測和分類任務， 節省了時間。

• 快速部署

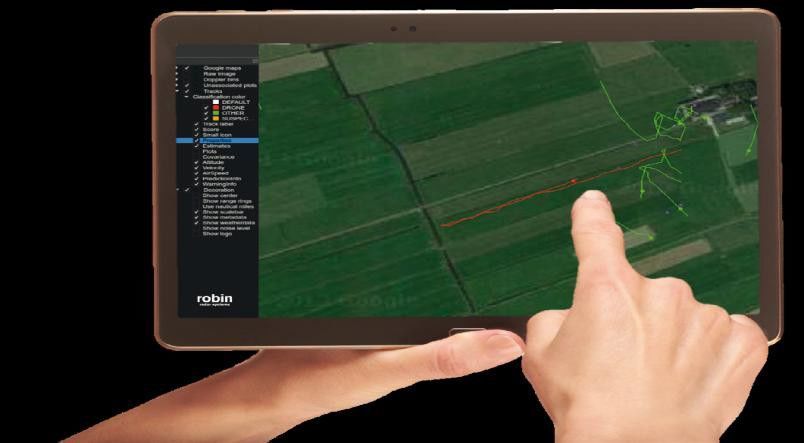

圖 2 目標分類顯示圖

ELVIRA? 設計為快速布防系統，這套系統安裝并不需要任何特殊基礎設施或車載平臺。

• 遠程診斷及控制

系統具備遠程故障診斷和遠程控制能力。

• 探測結果的輸出

ELVIRA? 的輸出結果將實時傳輸給任何 一個控制室，也可以被集成為一個圖層，顯示 在現有的指揮車輛或控制中心的顯示屏上。系 統同時也能提供交互界面（XML，可擴展標記 語言），允許第三方軟件連接到雷達上，獲取 航跡和無人機告警信息。

設置告警區域

圖 3 監控中心

用戶可以自主設置虛擬區域，可以根據特殊要求設定告警區域。這為用戶提供了設定不 同告警區域與不同的告警信號相關聯的靈活性。

記錄存儲所有數據 為便于事例評估，所有的航跡和告警信息均被存儲到空間SQL 數據庫中。

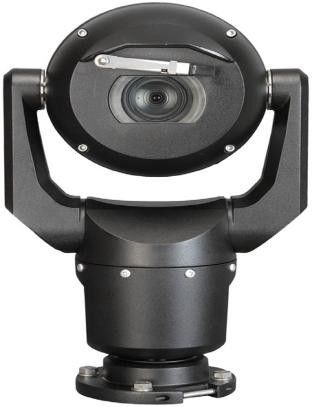

• 可選配光電攝像機，以便視覺確認

ELVIRA? 可以裝備一部高分辨率云臺光電攝像機，用于目標的 視覺確認。一旦探測到一部無人機，以便獲取圖像信息以及目標類型細節。
