大家都知道無人機是一種遙控的飛行器，對任何遙控設備來說，動力系統都是核心的部分，無人機也是如此。無人機的動力系統是比較復雜的，包括多種組成成分，接下來本文為大家介紹無人機的動力系統。

無人機的動力系統，主要以電動機為主，主要包含電機、電調、螺旋槳以及電池。

(1)電機：指將電能轉化為機械能的一種轉換器，由定子、轉子、鐵心、磁鋼主要部分組成。電機分為有刷電機和無刷電機。無人機的電機主要以無刷電機為主，一頭固定在機架力臂的電機座，一頭固定螺旋槳，通過旋轉產生向下的推力。

(2)電調：指電子調速器，其主要作用是就是將飛控板的控制信號，轉變?yōu)殡娏鞯拇笮。钥刂齐姍C的轉速。

(3)螺旋槳：是指將發動機轉動功率轉化為推進力或升力的裝置，螺旋槳有兩個重要的參數，槳直徑和將螺距，直徑單位是英寸，螺距單位是毫米。我們平時所說的8045漿就是指直徑8英寸螺距45mm的槳。

(4)電池：無人機上的電池一般是高倍率鋰聚合物電池，特點是能量密度大、重量輕、耐電流數值較高等。

以上就是無人機動力系統的組成部分中，電機和電調是非常重要的部分。

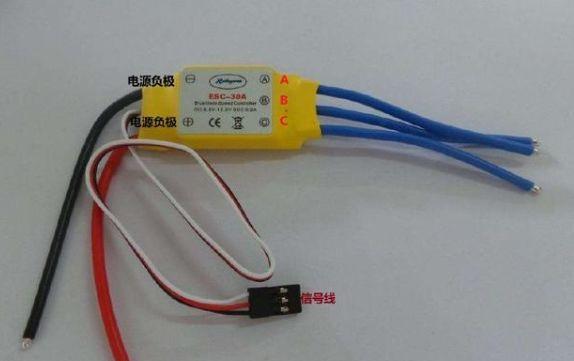

無人機的電調，全稱是電子調速器Electronic Speed Controler，英文縮寫ESC，分為有刷電調和無刷電調。圖1中黃色即為最普通的一款無刷電調。電調接收啟動、停止、制動信號，以控制馬達的啟動、停止和制動；接收正反轉信號，用來控制逆變橋各功率管的通斷，使馬達產生連續轉矩。接收速度指令和速度反饋信號，用來控制和調整馬達轉速。簡短的說，電調就是用來驅動馬達的。

圖1 無刷電調

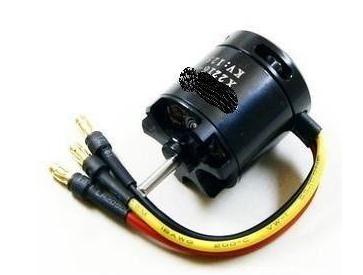

圖二是對應配合無刷電調使用的無刷馬達，電調的ABC分別對應電機的三根線。

圖2 無刷馬達

電調按功能分為兩種，一種帶BEC，即穩壓模塊，一般是5V穩壓給飛控或者接收機供電；一種不帶BEC。多旋翼的多數不帶BEC，航模則一般用帶BEC的。按種類分可以分為單向電調和雙向電調，單向電調不能改變信號控制電機反轉，雙向電調則可以控制電機反轉，這種一般用在競速型的3D機上，可以使競速機做3D動作。

電調如何選配？

1、電調可以通過電流的大小，這個根據電機最大的電流來選配，只能高不能低（一般高5A或者10A，至于為什么不是高1A、2A之類的，請在網上看電調的規格。至于為什么要高5A或者10A呢？因為需要留一個余量，低了會燒電調，太高則價格貴了）。

2、是否帶剎車，競速機選擇帶剎車的會比較靈活，普通機帶不帶剎車無所謂。

3、是否帶過流保護，這個比較重要了。因為飛行的時候誰也沒法保證自己不摔機，當電機被卡住堵轉的時候電流會非常大，帶過流保護的不會燒電調。

4、響應速度，這個就和汽車變速箱一樣。響應速度快自然靈敏，響應速度慢就像老爺車地板油也跑不動。

5、電壓，電壓高了燒電調，電壓低了帶不動（這個一定要和電機匹配）

本文簡單介紹了一下無人機的動力系統，主要講解電調部分的內容，希望對大家有所幫助。
