今天小編繼續給大家?guī)韱涡碛蛣訜o人機輔助系統部分。

不管在汽車還是飛機當中，除了人們熟知的重要部件外，還有很多部件同樣起到了非常重要的作用，即使他們有的非常小或是結構簡單。下面小編就帶大家一起認識一下這些“無人直升機幕后工作者”。

輔助系統篇

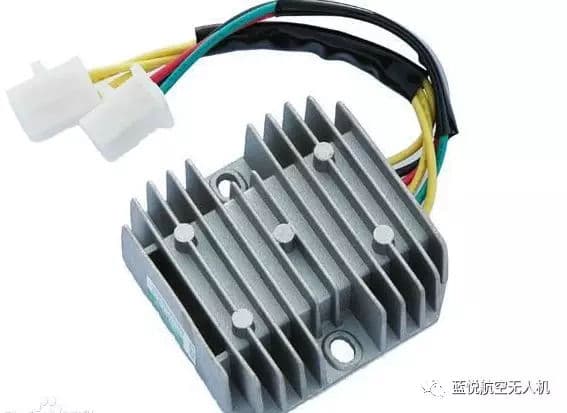

一、整流器

整流器(rectifier)是把交流電轉換成直流電的裝置，可用于供電裝置及偵測無線電信號等。整流器可以由真空管，引燃管，固態矽半導體二極管，汞弧等制成。相反，一套把直流電轉換成交流電的裝置，則稱為“逆變器” (inverter)。

1整流器的作用

整流器是一個整流裝置，簡單的說就是將交流（AC）轉化為直流（DC）的裝置。它有兩個主要功能：第一，將交流電（AC）變成直流電(DC)，經濾波后供給負載，或者供給逆變器；第二，給蓄電池提供充電電壓。因此，它同時又起到一個充電器的作用。

2鎮流器和整流器的區別

①整流器，輸入的是交流，輸出的是直流，那些直流工作的電器需要整流器。

②鎮流器，串聯在交流電路中的電感線圈，限制了交流電路中的電流強度。為了使那些交流電下工作的電器的電流強度不超過某數值（比如金鹵燈）。

應用于藍悅單旋翼油動無人機上的整流器工作流程：

① 發電機發電 →

② 發電機發出的交流電經過整流器輸出直流，電壓為

14.5V →

③ 穩壓模塊、繼電器、電子點火器 →

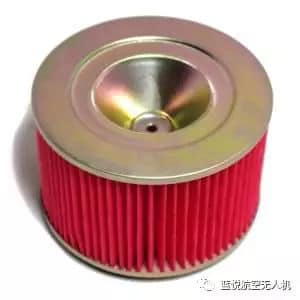

二、空濾

空濾全名空氣濾清器（Air Cleaner）。 清除空氣中的微粒雜質的裝置?；钊綑C械（內燃機、 往復壓縮機等）工作時，如果吸入空氣中含有灰塵等雜質就將加劇零件的磨損，所以必須裝有空氣濾清器。

1空濾組成

空氣濾清器由濾芯 和殼體兩部分組成?？諝鉃V清器的主要要求是濾清效率高、流動阻力低、能較長時間連續使用而無需保養 。

注意事項：空氣濾清器是一個極不起眼的部件，因為它不直接關系到產品的技術性能，但在實際使用中，空氣濾清器卻對發動機的使用壽命有極大的影響。

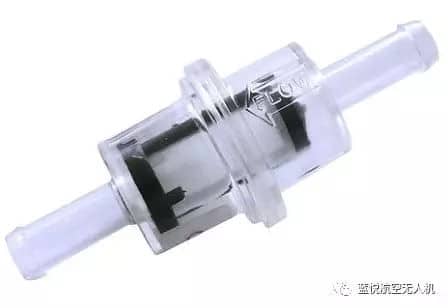

三、油濾

油濾全名汽油濾清器（Fuel Filter）。

1油濾作用

汽油濾清器的作用就是把含在汽油中的氧化鐵、粉塵等固體雜質或是水過濾掉，一方面可以減少噴油嘴被雜質堵住的幾率，另一方面也可以保證流入燃油系統的汽油油質。

2過濾原理

發動機工作時，燃油在汽油泵的作用下，經過進油管進入濾清器的沉淀杯中。由于此時容積變大，流速變小，比油重的水及雜質顆粒便沉淀于杯的底部，輕的雜質隨燃油流向濾芯，而清潔的燃油從濾芯的微孔滲人濾芯的內部，然后經油管流出。

四、油泵

油泵是一種既輕便又緊湊的泵，有直列式、分配式和單體式三大類。油泵要有動力源才能運轉，它下部的凸輪軸是由發動機曲軸齒輪帶動的。

1油泵作用

汽油泵的作用是將汽油從油箱中吸出，并經管路和汽油濾清器壓送到化油器的浮子室內。正是由于有了汽油泵，汽油箱才能安放到遠離發動機的飛機尾部，并低于發動機，是一種重要的無人直升機輔助系統。

2工作原理

膜片式汽油泵是機械式汽油泵的代表，用于化油器式發動機，一般靠凸輪軸上的偏心輪驅動，它的工作情況是：

① 吸油 凸輪軸轉動中，當偏心輪頂動搖臂，拉下泵膜拉桿時，泵膜下降，產生吸力，汽油便從油箱內吸出，并通過油管、汽油濾清器、進人汽油泵的油室。

② 泵油 當偏心輪轉過一定角度不再頂動搖臂時，泵膜彈簧伸張，頂動泵膜上升，把汽油從出油閥壓送到化油器的浮子室。

膜片式汽油泵的特點是結構簡單，但是由于受到發動機的熱影響，因此要特別重視確保在高溫下的泵油性能，以及橡膠材料的膜片對于熱和油料的耐久性。
