圖1-靈嗅搭配大疆M100無人機使用

      石油化工業是我國的經濟支柱產業，但其特殊的行業特性決定了其在生產和運輸過程中的危險性，而且一旦發生油氣泄露、著火爆炸等安全事故，將會造成極大的破壞和廣泛的社會不良影響。所以，對石油化工企業來說，氣體監測的重要性毋庸置疑。但是，該如何選擇最有效的監測方式？有沒有一種監測方式，能夠既靈活（滿足石油化工企業不同場景下的需求，如廠區自檢、油氣管道與儲道監測、應急響應等），又安全（無需人員進入危險區域進行人工監測），還能夠實時高效進行監測，快速形成報告，以便決策者做出最正確的決策？

      2018年4月，中石化西南油氣分公司新氣井鉆探成功，公司需要獲取鉆井測試放噴過程中，放噴池周邊500米有毒有害氣體的情況，評估環境影響，以及是否需要疏散周邊居民。他們是如何監測并做出正確決策的？“靈嗅+無人機”又是如何發揮其重要作用的？我們一起來回顧一下。

根據需求，自由選擇監測模塊

       2018年4月，可飛科技通過中石化網內采購商向中石化西南油氣分公司成功交付了1套基于靈嗅的無人機大氣檢測系統，用于監測氣井放噴過程中釋放出的有毒有害氣體對周邊環境的影響。氣井放噴釋放的主要是硫化物氣體和其他有機氣體，因此該靈嗅配置了高量程二氧化硫、VOCs、硫化氫檢測模塊。

靈活高效，安全無風險

       中石化西南分公司之所以選擇采用靈嗅+無人機監測氣井放噴過程中以及放噴后周邊的大氣污染物信息，主要是看中靈嗅+無人機進行大氣監測的靈活性、高效性和安全性。

       利用靈嗅配套的無人機安裝套件，工作人員簡單幾步就將靈嗅固定在了無人機上面。氣井放噴后，無人機搭載靈嗅迅速升空至放噴池附近，檢測周邊500米范圍內大氣污染物濃度的變化，并快速在高空移動，核實污染區域的邊界。

       對工作人員來說，選擇“靈嗅+無人機”監測方式，意味著他們不必再開著車親自進入到有可能已被污染的區域，而只需在離氣井?dāng)?shù)百米的指揮中心操縱無人機，并在靈嗅配套的分析軟件上實時查看污染分布數據與任務報告就可以了。

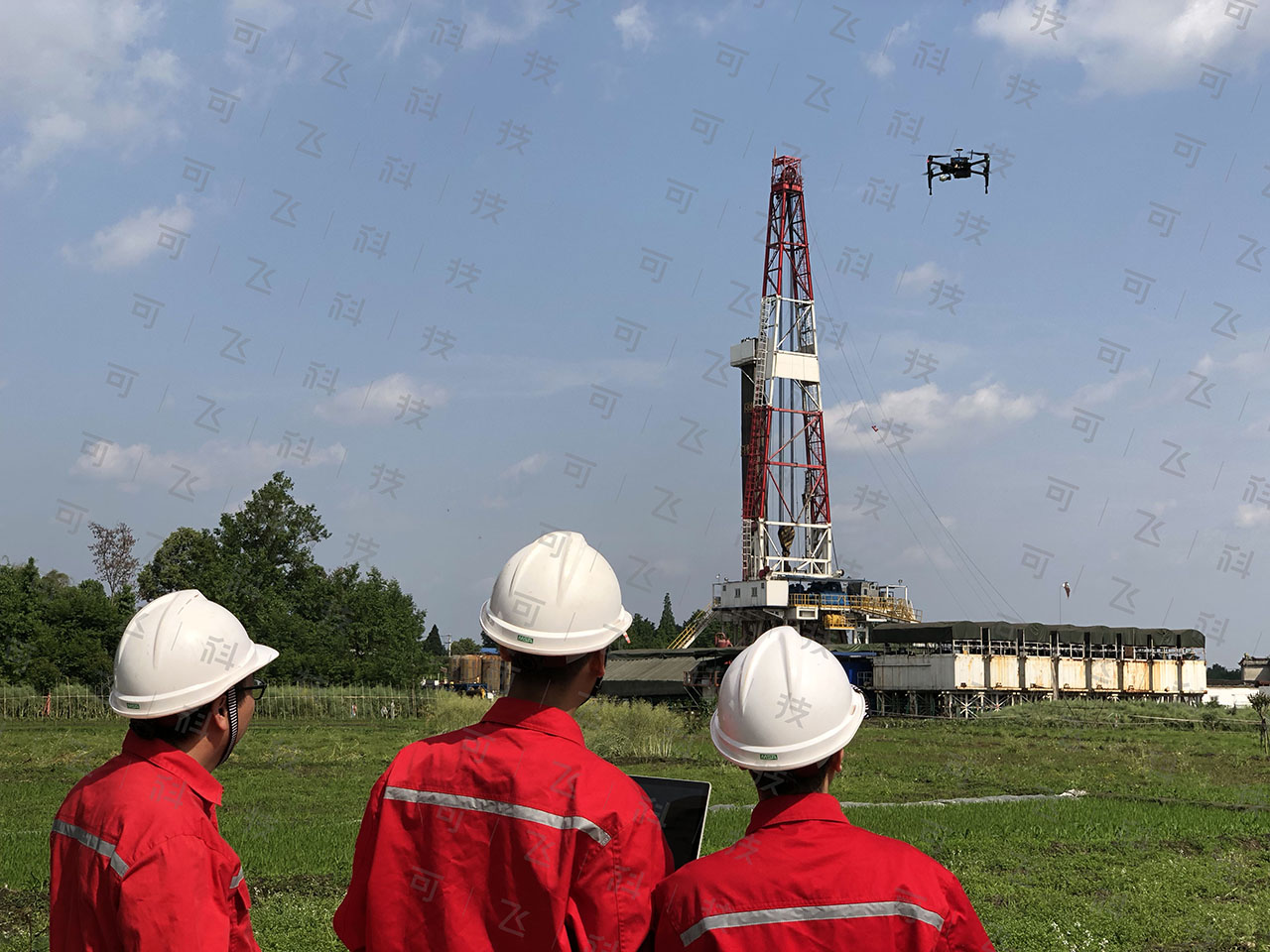

圖2-工作人員操縱無人機抵近氣井空域

圖3-工作人員查看靈嗅實時傳回的污染物濃度數據

實時繪制污染物分布熱力圖，濃度分布一目了然

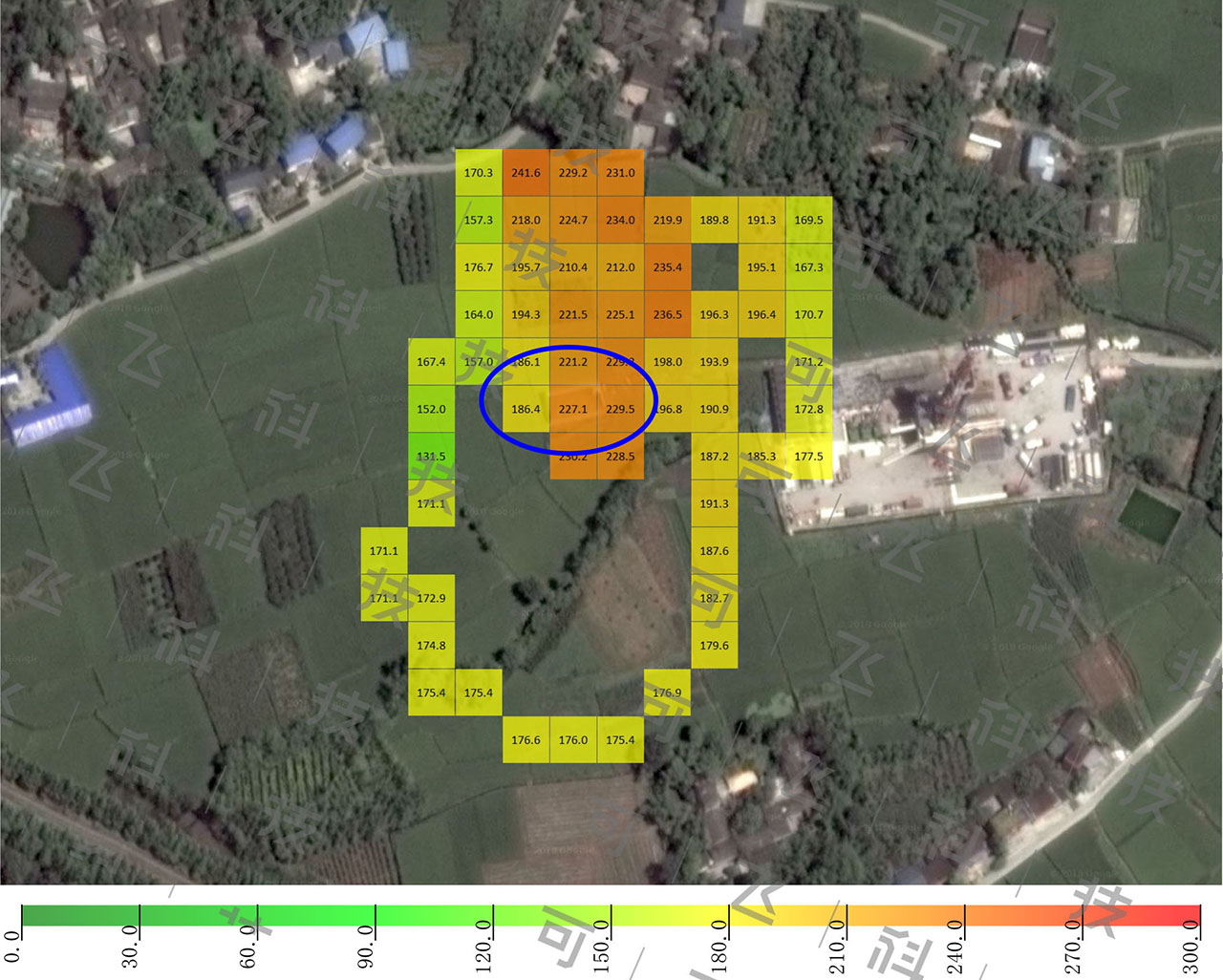

下圖是靈嗅分析軟件上實時顯示的、放噴后無人機采集的放噴池附近的SO2濃度信息。濃度分布一目了然，SO2網格濃度最高值為241.56ug/m3，圖中藍色橢圓處為放噴池位置，放噴池西北側就是村莊。

圖4-靈嗅分析軟件輸出的SO2檢測分析報告部分截圖

一鍵生成報告，快速形成決策依據

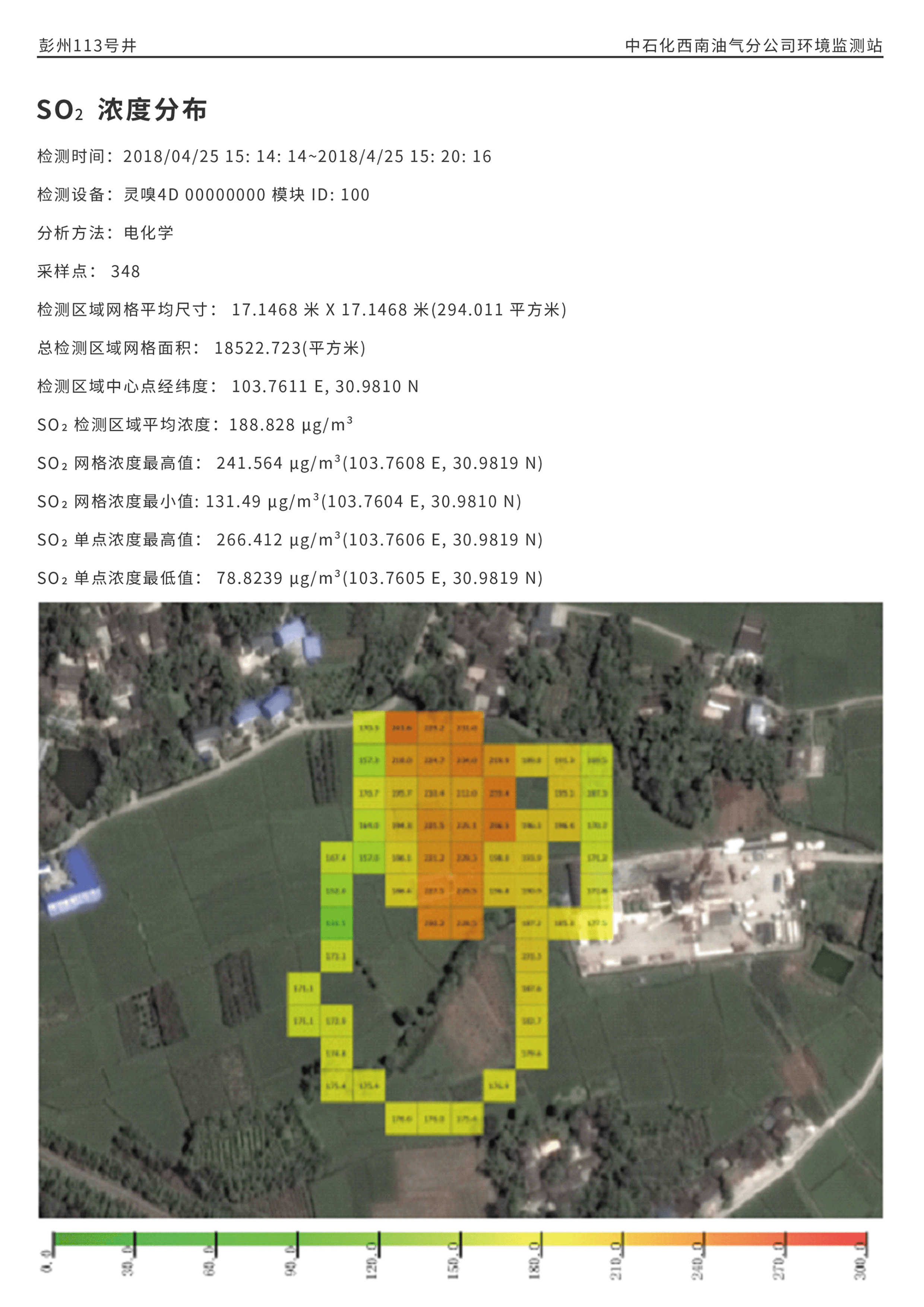

下圖為靈嗅分析軟件一鍵輸出的任務報告，報告中包括檢測項目、檢測時間、分析方法、采樣點、檢測區域平均尺寸、總面積、濃度最高值與最低值等，信息全面，數據精確。中石化西南分公司可據此評估氣井放噴的環境影響，以及做出是否需要疏散周邊居民的決策。（根據中國《大氣環境質量標準》規定，居民區、文化區等地區SO2日平均濃度值不得超過150ug/m3，任何一次采樣測定值不得超過500ug/m3。）

圖5-靈嗅分析軟件輸出的SO2檢測分析報告

在此次監測氣井放噴過程中有毒有害氣體擴散的案例中，相比傳統的手持與車載監測方式，“靈嗅+無人機”展現了靈活、安全、高效的優勢，為中石化西南分公司提供了及時、直觀的決策依據。中石化西南分公司環境監測站相關領導表示，靈嗅配套的數據分析軟件中的二維/三維污染物分布可視化功能、正射影像圖導入功能以及一鍵生成任務報告功能，實用、便捷，能極大地提高企業內部分析與決策的效率。與市面上的其他方案相比，靈嗅在石油天然氣行業的應用場景中優勢明顯。
