橋梁檢測一直是一個高危險高成本的行業，并且很影響橋梁的使用，不過隨著航拍技術、遙感技術的不斷發展，無人機技術在橋梁檢測方面的應用將打破傳統橋梁檢測手段自身的局限性，使得橋梁檢測領域的發展更進一步。由于這些新的技術的運用，無人機在橋梁檢測領域?qū)⒌玫介L遠的發展應用。

傳統方法的弊端：

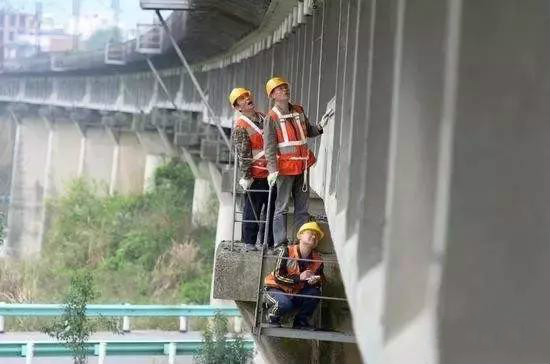

管養部門通常定期對橋梁進行檢查，多采用傳統檢測手段，依靠肉眼或者輔助工具（如橋檢車、望遠鏡等）來檢測橋梁主要構件是否出現裂縫、開裂破損、露筋銹蝕、支座脫空等病害。

對于特殊結構橋梁（如斜拉橋、懸索橋、鋼管混凝土拱橋等）或者大跨高墩橋梁，在梁底板、塔柱、索纜、斜拉索、塔頂避雷針等可及范圍以外，常規檢測手段和方法存在局限性，可操作的難度非常大，存在檢查盲區，其中局部盲區采取人工現場察看檢查，但效率低、難度大、危險系數高。

無人機在橋梁檢測中的優越性：

　　1.保證了工作人員的安全

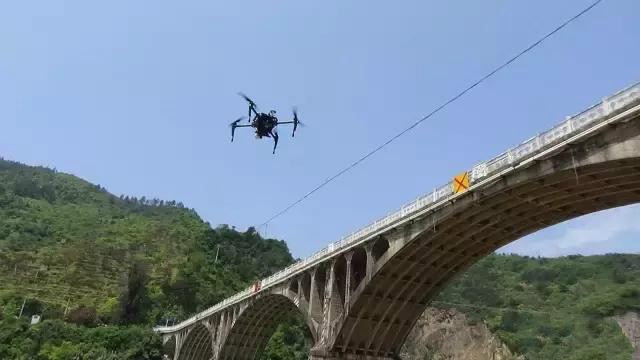

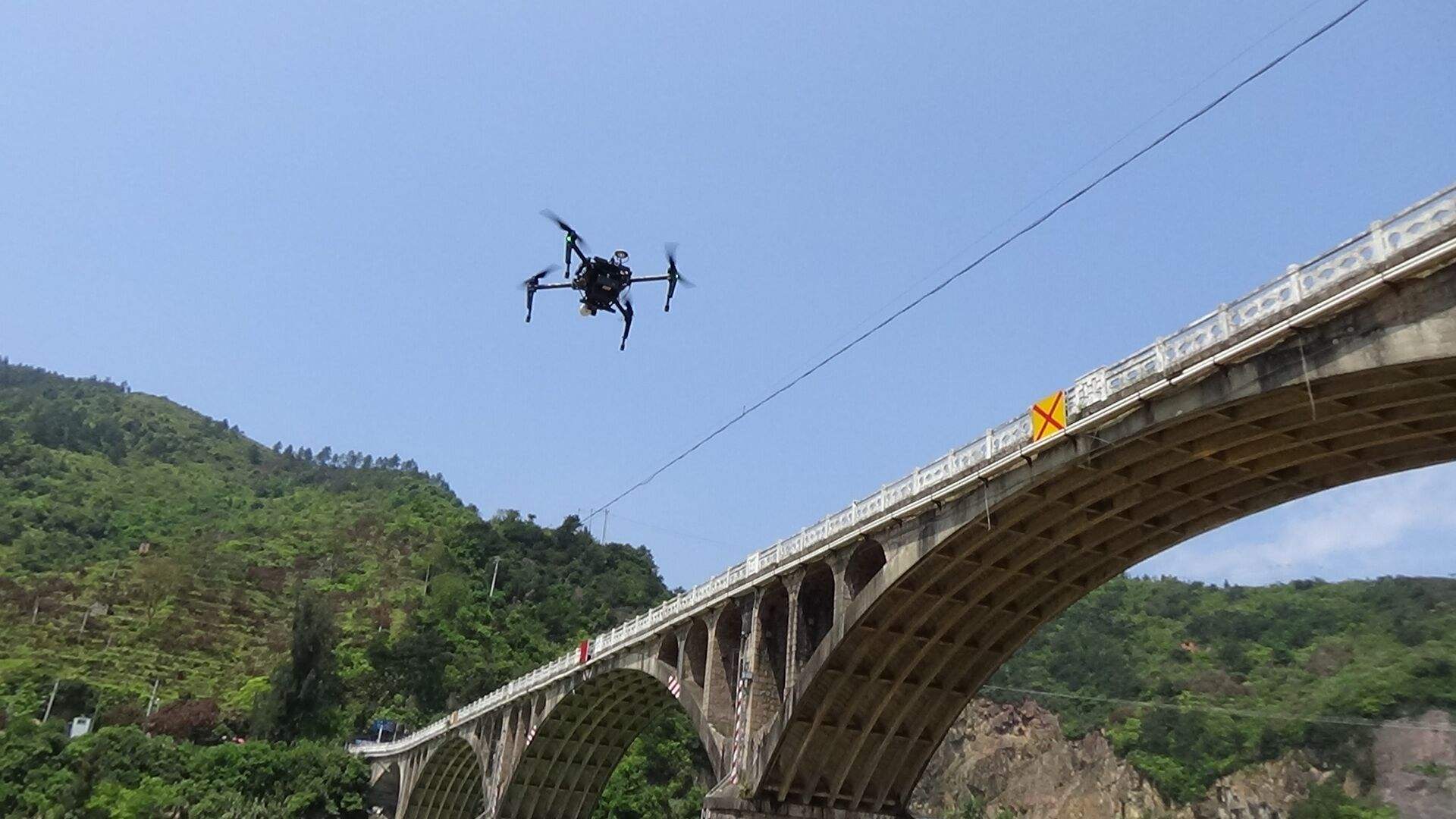

　　用無人機進行橋梁檢測，這種方法不需要人工檢測，這也就避免了工作人員受傷的可能性，提高了作業的安全性，而且同時節約了檢測成本。

　　2.無人機橋梁檢測精確度高

　　在進行檢測的過程中，無人機自身可以攜帶高清相機。在檢測過程中可以對橋梁構件進行攝或拍照，大大的提高了檢測的精準度；

　　3.無人機橋梁檢測效率高

　　一方面，使用無人機對一120m的橋塔的一面進行檢測，只需要不到15分鐘的時間，與傳統的橋梁檢測辦法相比，無人機橋梁檢測大大的提高了作業的功率。另一方面，無人機橋梁檢測使得作業人員有更多的精力去做有必要人力完結的作業，這也有利于作業的高效完結。

　　4.無人機起落受場地限制較小，

　　無人機在一塊開闊的場地就可以進行起降，其受起落場地的限制較小。另外對橋梁檢測時，只要操控人員在地面對無人機進行遙控即可，大大的降低了作業的難度。

　　隨著無人機技術的不斷提高以及橋梁檢測領域的迫切需要，相信在未來無人機技術會越來越多的在橋梁檢測作業中得到使用。而無人機橋梁檢測的精準度肯定會大大提高橋梁結構的安全性和耐久性

無人機橋梁快速檢測系統方案組成

無人機橋梁快速檢測系統主要由無人機、數據傳輸系統、任務荷載系統、地面站系統、其他設備等組成。

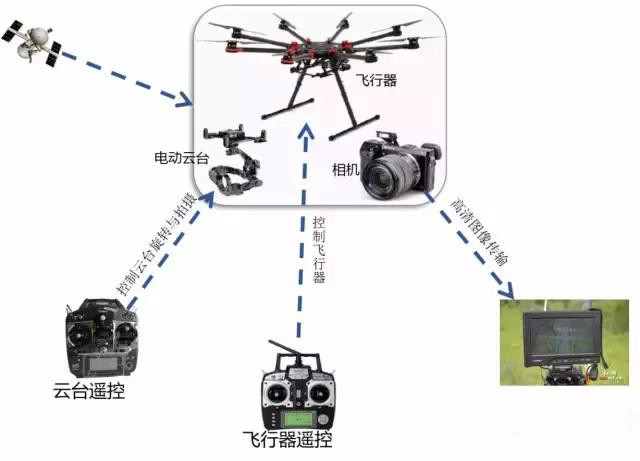

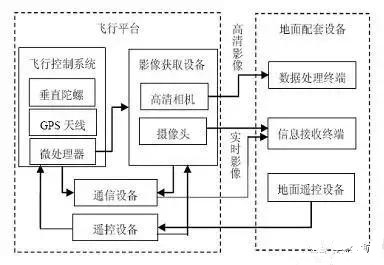

系統工作原理如下圖所示：

檢測內容

1、混凝土蜂窩麻面、露筋、剝落掉塊及裂縫檢測

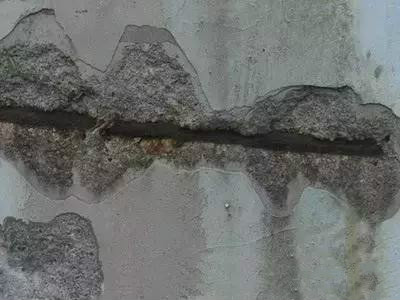

露筋、混凝土剝落掉塊檢測

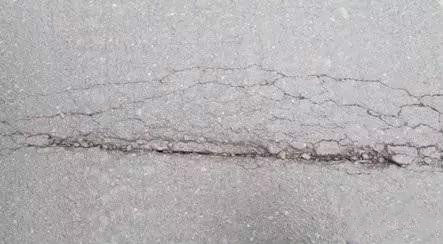

裂縫檢測

2、鋼結構高強螺栓是否缺失檢測

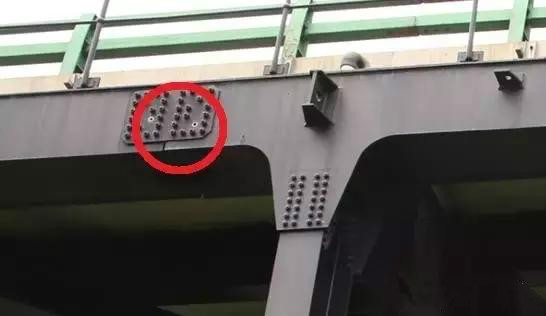

鋼結構高強螺栓是否缺失檢測

3、其他影響結構安全的病害檢測

橋梁支座滑移檢測

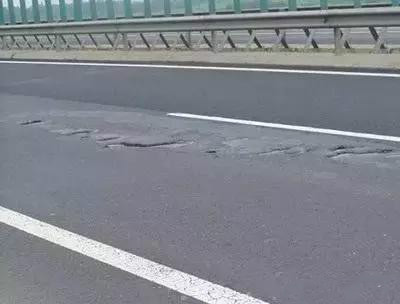

橋面鋪裝層破損檢測

4、橋梁三維建模

通過對橋梁構件多角度拍攝，根據圖像由軟件自動生成三維立體圖形，將三維圖形導出后可形成高精度的橋梁三維模型，橋梁三維模型可作為公路橋梁檔案保存，以便將來為維修工作提供技術參考。

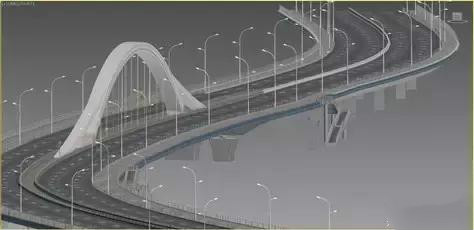

橋梁三維模型

注意事項：

1、無人機檢測一般由２名專業技術人員分別控制機身運動、檢測攝像２部分進行飛行和數據采集。起飛前，無人機需放置平穩，調試各系統確保開機運行正常后，統一指令調度起飛。在飛行過程中，根據檢測對象的差異控制不同的安全距離。橋墩和塔柱一般控制在５米左右，纜索和鋼構件等地形復雜部位一般控制在10米左右，具體安全距離需結合現場情況確定。

2、無人機空間位置信息、攝錄畫面實時顯示在地面站系統的監控屏幕上，檢測人員根據監控初步判斷檢測對象是否存在病害。若存在，檢測人員根據病害程度，選擇無人機懸停進行局部高清拍照或繼續前進。無人機飛行控制、攝像系統采用無線傳輸信號進行控制，檢測系統采集數據存儲在無人機機身，有效避免長距離無線傳輸引起的數據衰減或干擾。

3、檢測過程受日照方向、風速、天氣狀況等影響較大，一般應選擇檢測對象迎光面，采集圖像數據較為清晰，避免出現逆光，提高數據采集成功率。一般選擇在晴天無風環境下進行檢測，盡量減少環境因素影響，降低檢測過程的安全風險。

4、通過現場無人機數據采集后，將圖像等數據下載，利用視頻和圖像處理軟件，分析并確定發現病害的具體位置和病害尺寸等，然后根據《公路技術狀況評定標準》（ＪＴＧ／Ｔ Ｈ２１－ ２０１１）等相關規范，對檢測對象的構件進行評定。
