多數90后的童年記憶里的“竹蜻蜓”都來自一只有著百寶箱的機器貓，口袋里裝滿了漫畫家對22世紀的想象。有人在知乎提問：“在多年后的今天，哆啦A夢漫畫中的哪些道具已經被實現了呢？”

有心的答主把漫畫和實景圖放在一起頗為令人感慨，漫畫里能擦地板的機器人、偏光式速成制景相機、自動電子打字機，如今以掃地機器人、3D打印、語音識別的方式走進了普通人的生活。

那個帶著大雄去旅行的竹蜻蜓則酷似無人機的槳葉，為了揭開無人機槳葉的秘密，《焦點》雜志獨家采訪了大疆動力部門的工程師。下面帶來他們采訪的詳細內容。

以下文章選自焦點雜志社

ID：jiaodianzz

采訪：lingxing

Q：槳葉的設計都有哪些步驟？

A：設計是對需求的滿足，新的無人機項目組首先會對整機的動力模塊有一個初步的評估，給出整機的一些基本信息，整機重量、軸距等等，然后提出對動力的需求：續航時間、推重比、最大前飛速度、安裝方式、槳葉結構等，收到需求之后開始同步設計電機和槳葉。分析需求后，完整的設計過程主要包括了：前端設計，設計出合適的槳型，進行CFD，然后加工出實物進行測試。

Q：能否介紹一下DJI消費級無人機的產品從精靈系列到“御”Mavic Air的槳葉變化，它們分別有什么特點？

A：DJI 消費級無人機槳葉變化主要是安裝結構的改變。安裝結構對飛機性能的影響主要在于兩個方面，一是用戶體驗，包括安裝和攜帶時的體驗，二是對飛機安全性能的影響。

對于精靈系列產品：精靈1到精靈3的一系列都是采用自緊槳的結構設計，這種結構是利用螺紋越轉越緊的原理，加上無人機在飛行過程中，無論是加速還是減速的時候，槳葉都只會沿著一個方向轉動，從而保證飛行過程中槳葉固定得越來越牢固，不會從電機上脫出。然后在精靈4的設計過程中，采用了一種快拆的結構方式，這種結構方式保證槳葉在不受向下的外力作用下，相對電機而言是無法轉動的，這種結構形式的安全程度更高，且安裝過程非常高效，推出之后更受用戶的歡迎。

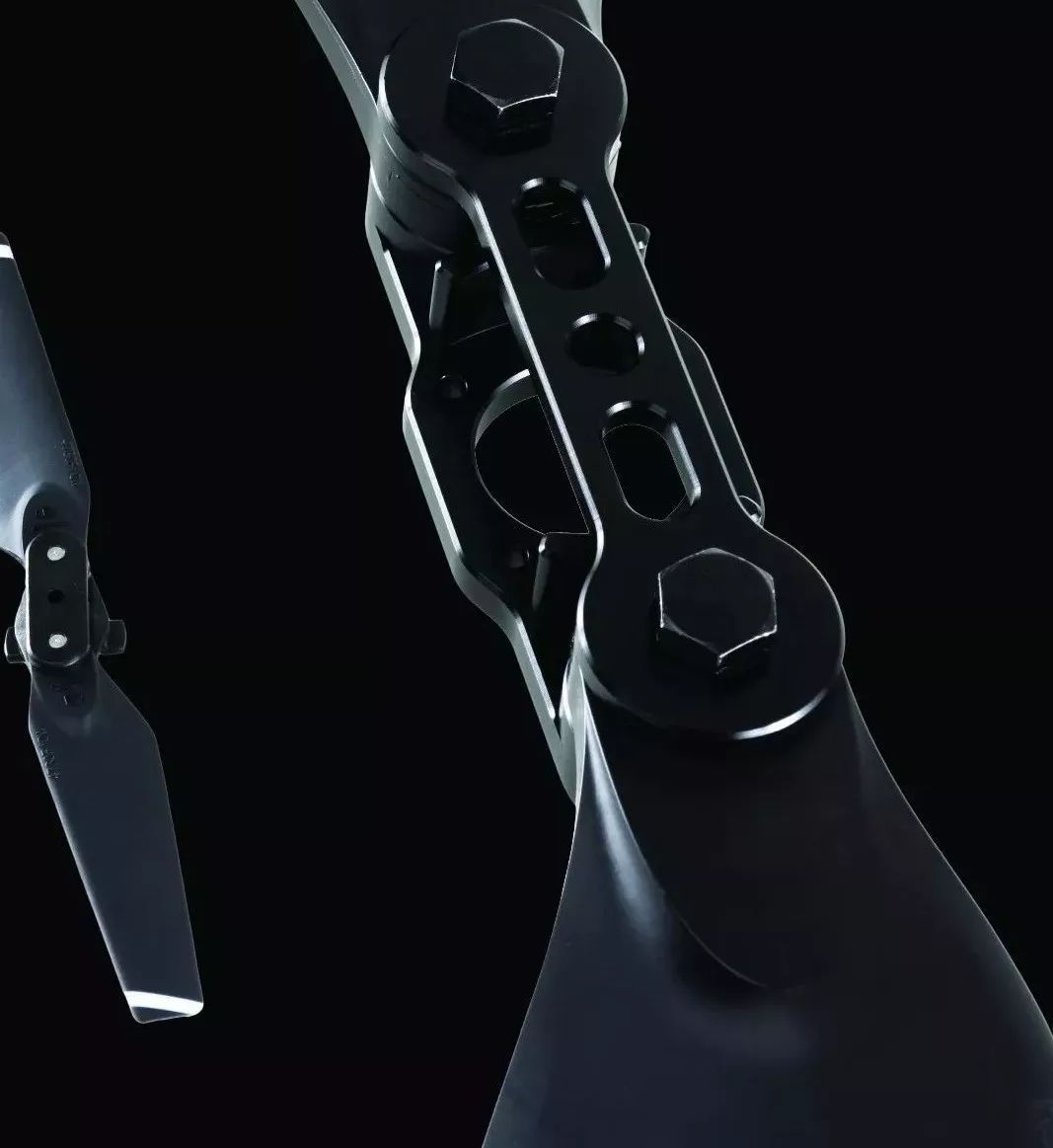

對于精靈4的槳，我們稱之為快拆直槳，在其基礎上，針對“御”Mavic Pro產品設計出一種更為便攜的結構，從之前的快拆直槳更迭為快拆折疊槳，這種結構在快拆直槳的基礎上，變得更為便攜，飛行完之后直接把槳葉折疊在一起即可，減少了拆裝的過程，下次飛行的時候也可以做到上電即飛，大大減少用戶的操作難度。

在“曉”Spark的這款產品中，延續了Mavic Pro的這種設計方式，搭配上“曉”Spark小巧的機身，顯得非常完美。隨后，在設計Mavic Air的槳葉結構時，考慮到飛機腳架的折疊方式，采用了精靈4的快拆直槳結構，也能夠非常協調地把槳葉折疊到機身之內， 直槳和折疊槳在飛行氣動性能上基本無差別，外觀上兼具速度感和流線感。

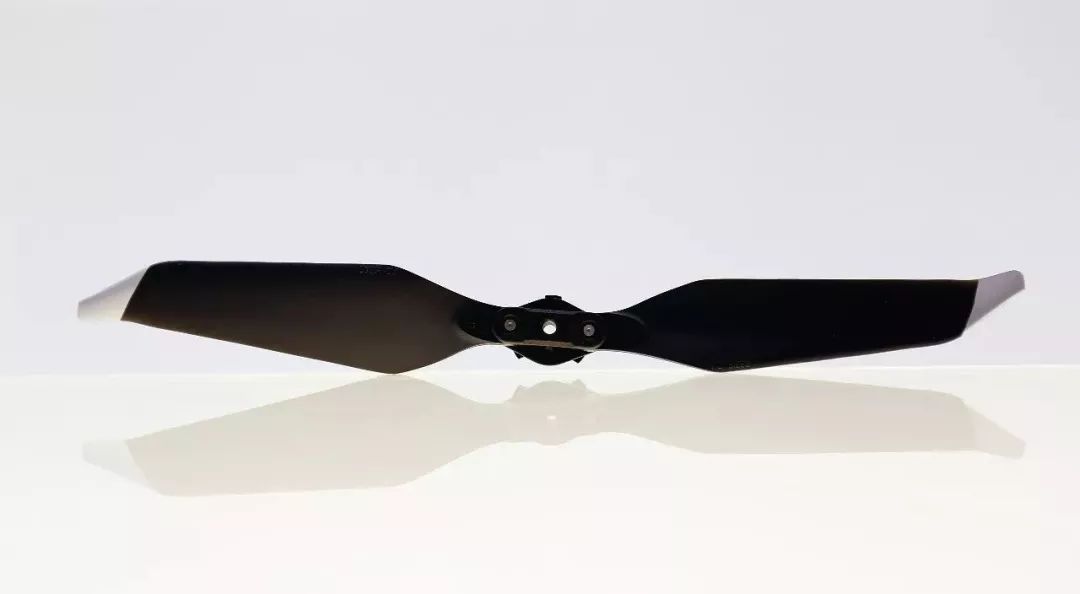

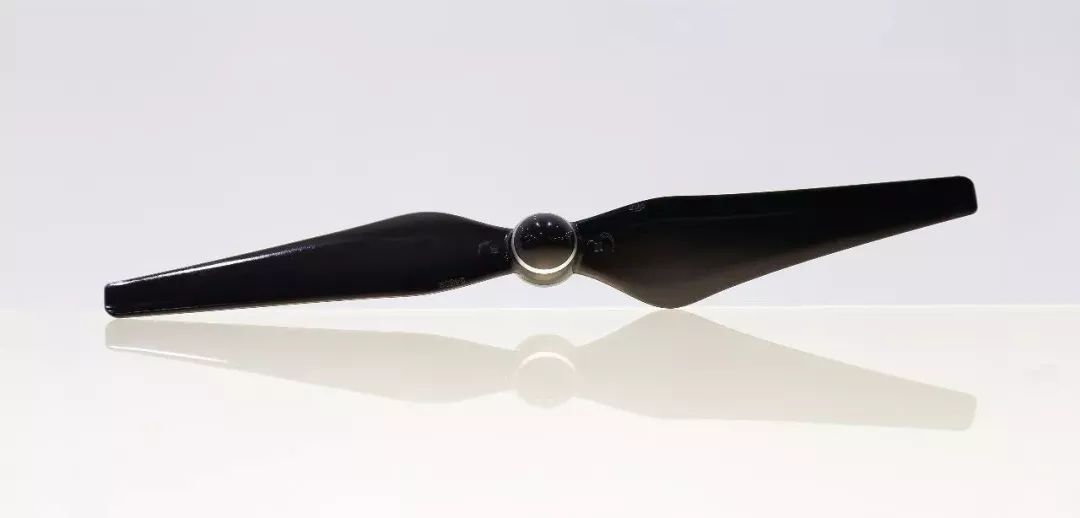

精靈4 Pro 暗夜版槳葉

Q：能否透露一下槳葉上的一串?dāng)?shù)字和字母是什么含義？

A：以Mavic Pro的折疊槳為例，槳上面標的數字和字母是8330F，首先看數字部分，可以分成83和30，這兩個數字分別代表了槳展開之后的直徑為8.3英寸以及槳的螺距（螺旋槳在一種不能流動的介質中旋轉一圈之后槳平面前進的距離）為3.0英寸，F(xiàn)代表了可折疊的意思，即Folding。

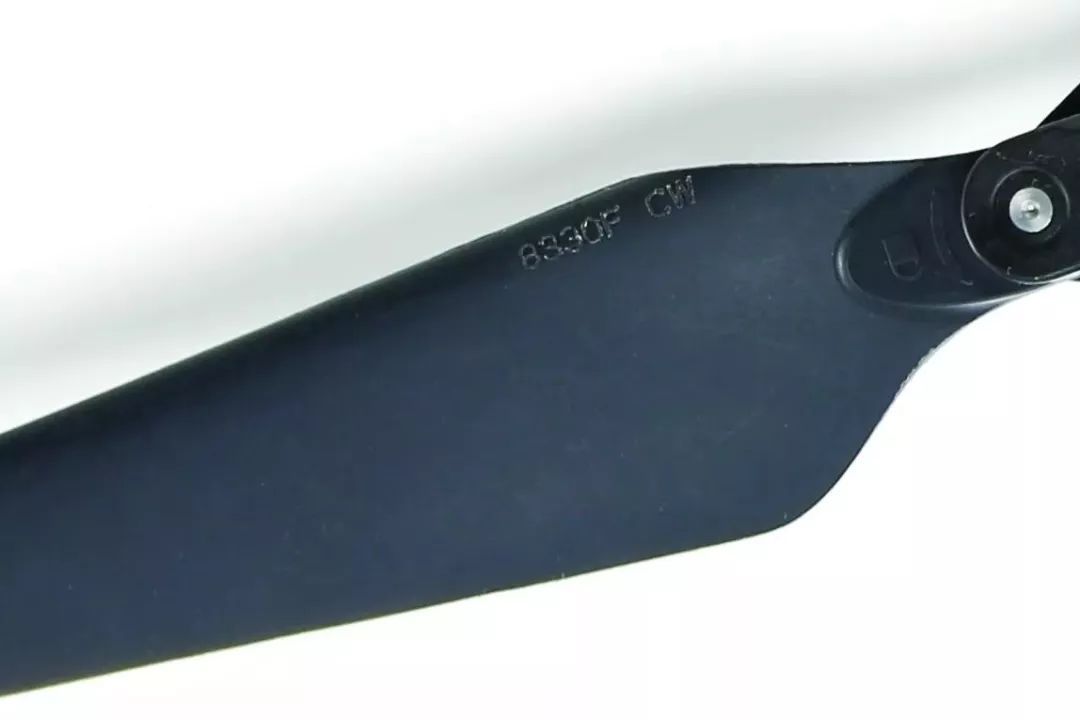

Mavic Pro折疊槳的數字和字母編號

Q： 靜音槳是如何變得靜音的？

A：槳在旋轉過程中，會高速切割空氣，從而會產生尖銳的噪聲，目前我們推出的靜音槳主要由兩個途徑來降低噪聲。

一是改變槳型。通過選取一個更優的槳型，降低無人機飛行過程中電機轉速，使得無人機的槳葉切割空氣的速度相對而言沒那么快，就能降低一部分的噪聲。

二是槳尖特殊的結構設計。槳葉在旋轉過程中，槳尖轉動的線速度最大，基于這種原理，靜音槳在設計的時候，槳尖稍往后掠，且變得更窄一點的結構方式能減小槳葉切割空氣的聲音，從而實現“靜音”的效果。

Mavic Pro 鉑金版靜音槳

Q：在飛行過程中如果有一支或幾支槳葉受損飛機還有可能保持平衡嗎？

A：所謂“保持平衡”我理解為無人機的懸停狀態，首先答案是如果受損區域不大的話，是可以保持懸停的。

對于無人機的懸停，從物理角度來考慮就是四個槳葉提供相同的拉力，即1/4 的飛機重量，這個時候就可以保持懸停。我們知道，槳葉的拉力跟電機的轉速呈正相關，轉速越大，拉力就越大。那么對于一個受損的槳葉而言，還要求能夠提供那么大的拉力，只需要電機轉速提高到一定程度即可，對于多只槳葉受損也是如此，因此，一只或多只槳受損之后，如果受損區域不太大的話，飛機也是能保持平衡的，但即使能保持平衡，這也是一種不正常的平衡，無人機的機動性能會降低很多，大大增加無人機炸機風險。

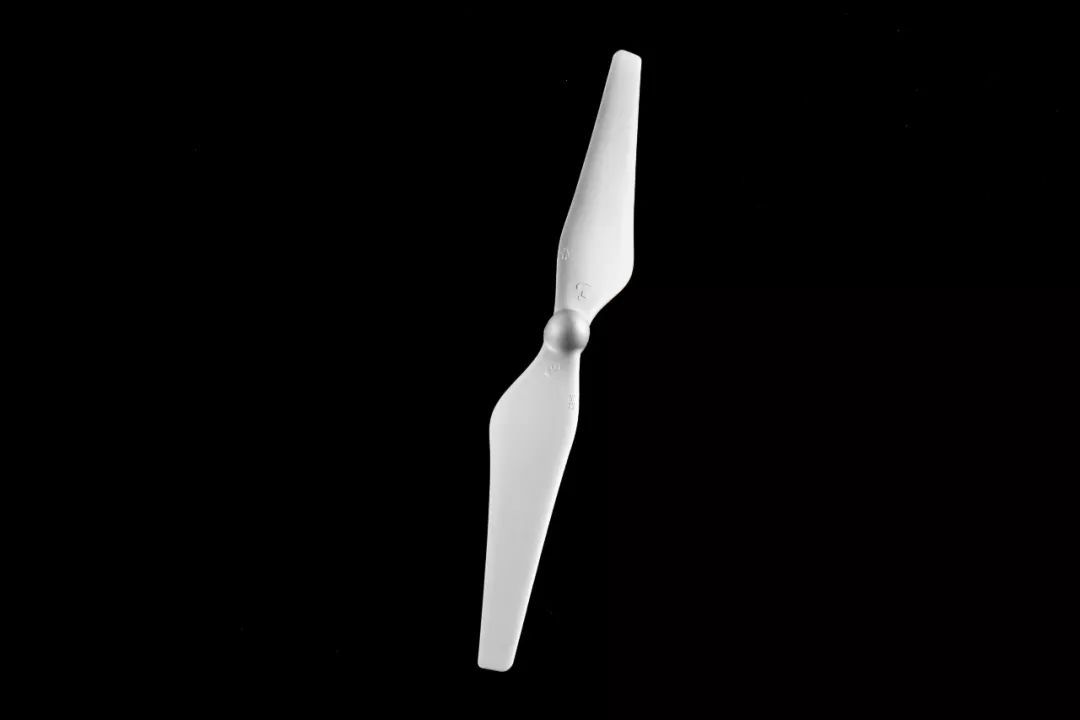

精靈標配9450螺旋槳

Q：在平原地區使用高原槳會有什么后果？

A：高原槳的推出，主要是考慮到用戶在非常高海拔地區的使用需求，高海拔的地區之所以需要相應的高原槳，在于海拔越高，空氣質量越稀薄，使得槳在相同轉速下，所能提供的拉力變小了，從而無法使飛機達到較好機動性能?；诖?，高原槳設計必須在電機相同的轉速下，其能提供更大的拉力，從而滿足高原的使用需求?？紤]到高原槳的這種原理，如果在平原地區使用高原槳的話，對無人機也不會有什么影響，也能正常飛行。

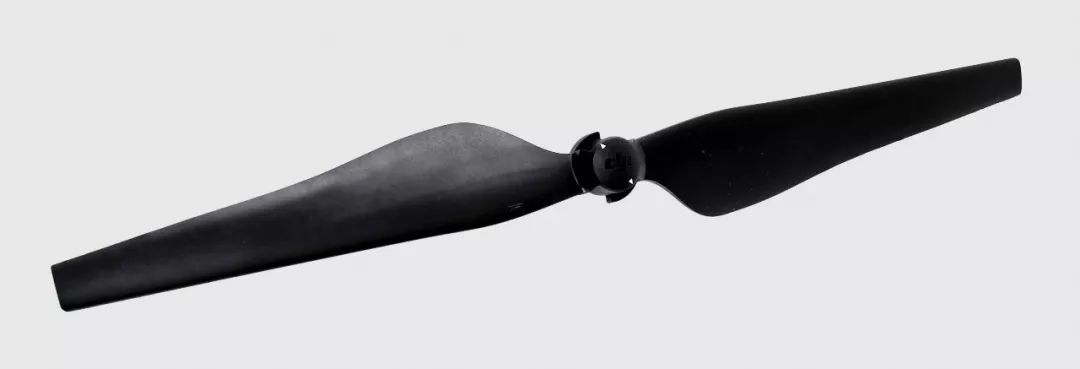

高原槳

Q：未來是否會有針對低溫或者其他可能的極端環境的槳葉？

A：我們知道，在極度低溫和潮濕的環境中使用無人機，會使得槳葉上結冰，結冰之后會影響槳的氣動性能，導致飛行存在風險。未來如果有比較好的技術，會考慮設計針對低溫環境使用的槳葉。

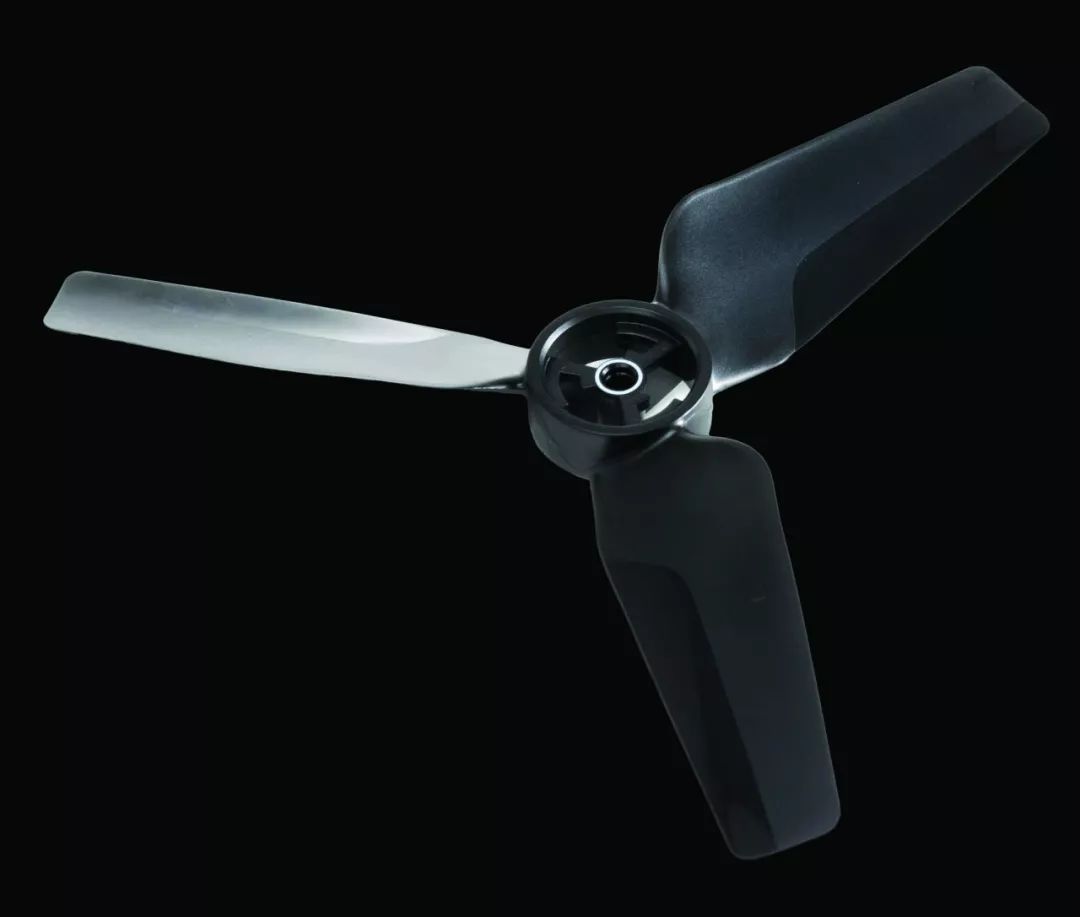

競速槳

Q：如果槳葉裝反了是否還能起飛？會呈現什么狀態？

A：目前我們提到的四軸多旋翼無人機都是配的4 只槳葉，按照旋轉方向可以分為2只正槳和2只反槳。你說的裝反了應該是把正槳裝到反槳配合的電機上，反槳也在正槳配合的電機上了。

首先要說明的是我們?cè)谠O(shè)計槳結構的時候就考慮到了這一點，并從結構上完全避免了這種情況的發生，如果互換了安裝的槳之后，槳是根本不可能被裝進去的，我們稱之為“防呆”。

然后如果強行破壞了防呆結構，將正反槳的安裝位置對調了，在這種情況下推桿的話，槳不會產生一個向上的拉力，此時APP會提示用戶存在異常，無人機無法起飛。

Q：槳葉作為一種消耗品，它的建議使用時間是多長？（以Mavic Pro為例，飛行多少距離需要更換）

A：我們?cè)谠O(shè)計完一款槳之后，都會有槳的一套測試標準，以Mavic Pro為例，目前我們對槳的要求是至少必須要能連續暴力飛行滿300小時不出任何結構問題，以30分鐘為一個架次，每架次飛行10公里，那么至少能滿足用戶600個飛行架次，約6000公里以上了。

當然這是槳在沒有受損的情況下的數據，如果用戶在實際飛行過程中，槳不小心被誤傷，出現了破損，那就強烈建議換掉，減小飛行風險。

看似簡單的槳葉背后，是先進工程技術和空氣動力學的交互杰作，確保了無數次安全而穩定的起降和飛行。
