經過前述文章的介紹，我們已經對飛馬D2000免像控應用的平臺設計、載荷設計、航攝規劃、關鍵技術等有了全面了解。本文將為您詳細分析D2000及三型載荷（D-CAM2000、D-CAM3000、D-OP3000）的作業效率，并提供若干組應用案例，希望您能對飛馬D2000的免像控應用有更直觀的感受。

一、作業效率

根據飛馬D2000飛行平臺掛載各載荷所能飛行的航程，計算了各種常用分辨率下的飛行效率。

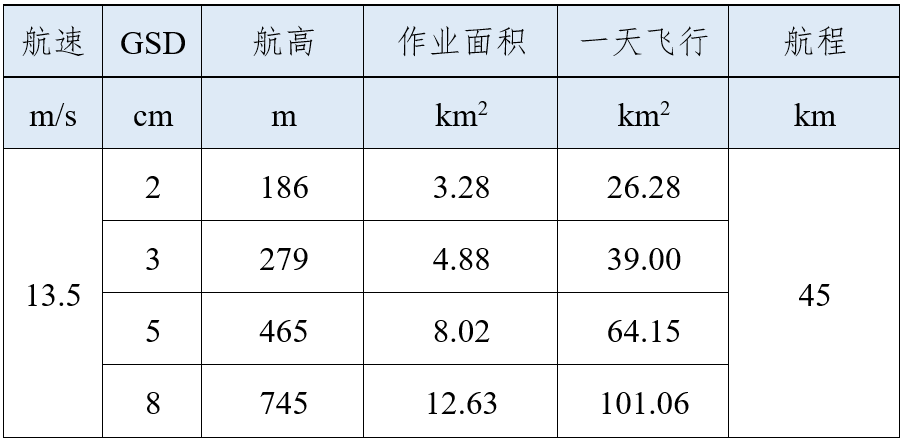

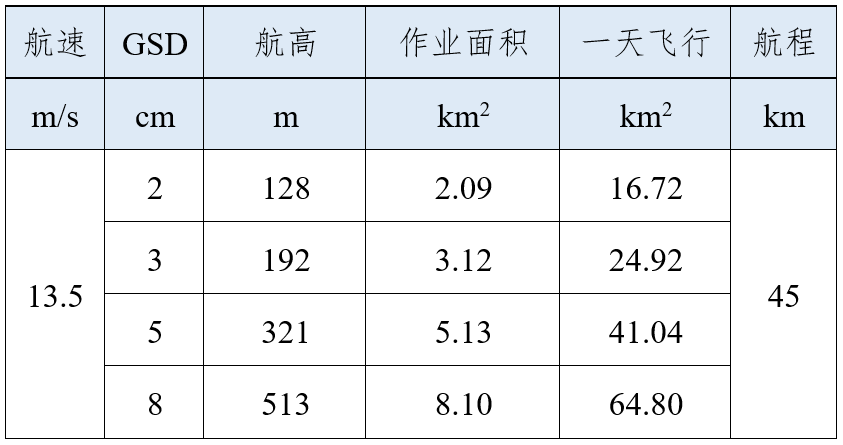

1、D-CAM2000作業效率

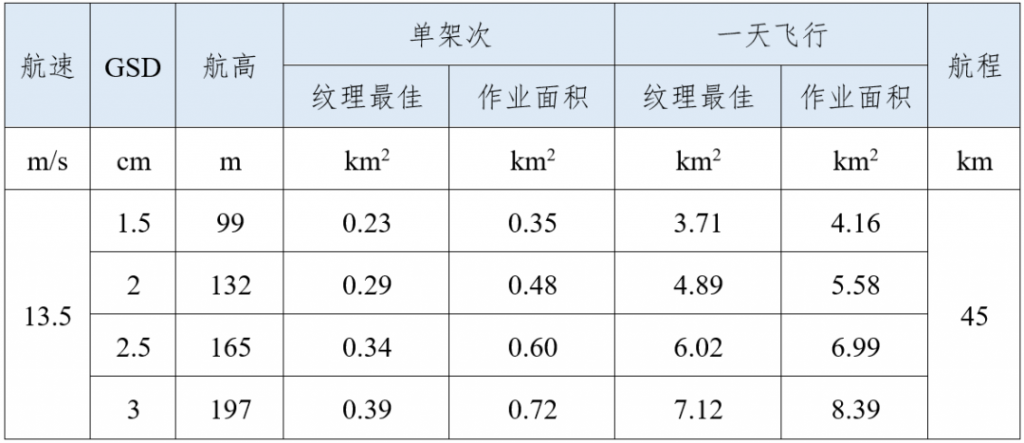

2、D-CAM3000作業效率

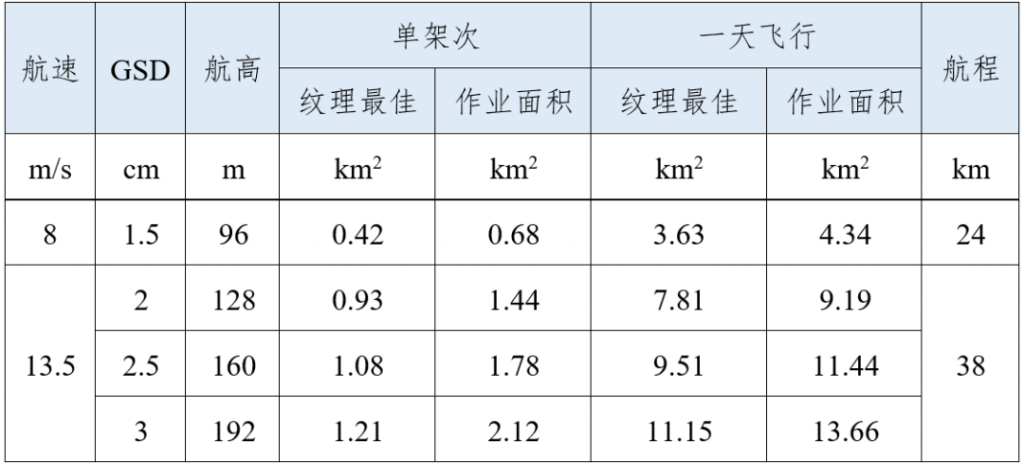

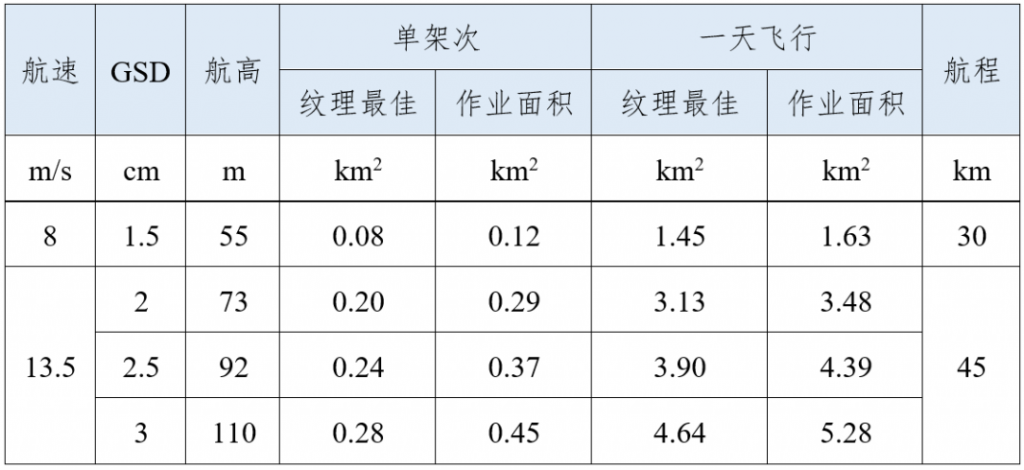

3、D-OP3000作業效率

二、案例效果

1、D-CAM2000正射模式

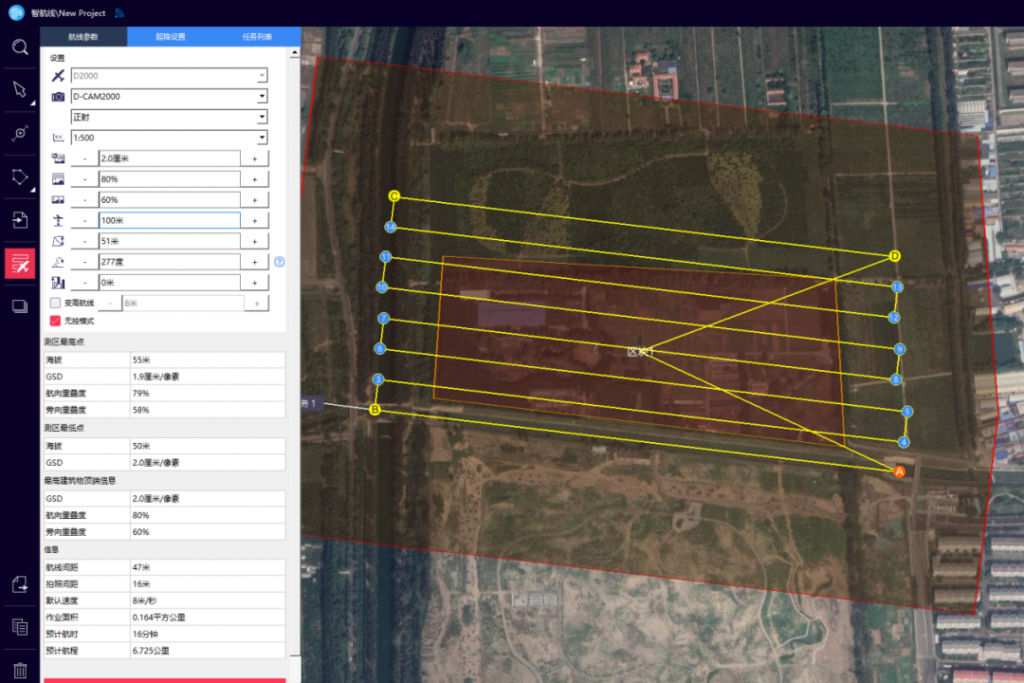

2020年1月8日，飛馬D2000在北京某郊區獲取一組正射實驗數據，飛行高度100米、地面分辨率2cm、航向重疊80%、旁向重疊60%；飛行1個架次，共16分鐘，獲取影像384張，測區內布設有10個檢查點。采用網絡RTK/PPK融合差分作業模式進行1:500免像控地形圖精度測試。

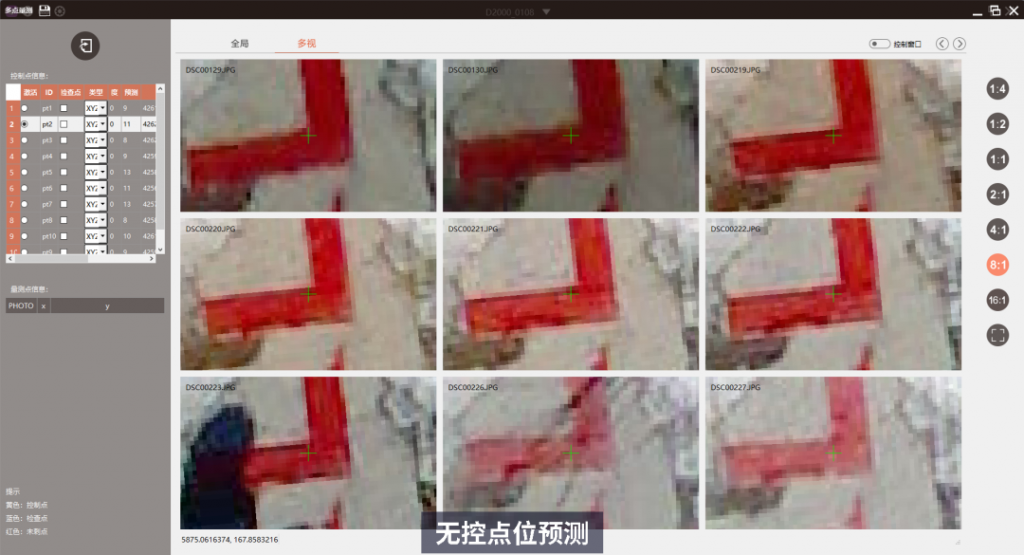

無控點位預測與空三精度報告參見下圖

經POS輔助空三計算后，查看無控點位預測，可看出檢查點位誤差均在1-2個像素內；檢查空三精度報告，平面x中誤差0.024m，y中誤差0.036m，高程中誤差0.027m。由以上可知，D2000網絡RTK/PPK高精度融合POS+免像控方案可滿足高精度1:500地形圖精度需求。

2、D-CAM2000傾斜模式

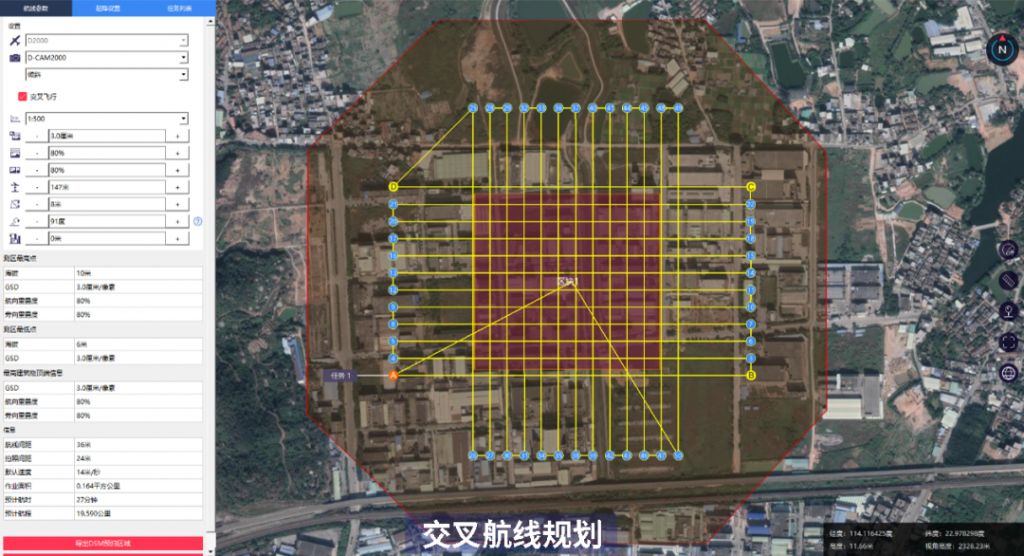

該案例飛行區域?yàn)閺V東省東莞市郊區，測區范圍約0.16km2，使用D2000掛載D-CAM2000載荷，將D-CAM2000載荷調節為傾斜模式，使用飛馬無人機管家智航線模塊設計傾斜模式航線。設計航線飛行高度147m、分辨率3cm、航向80%與旁向均為80%重疊度，交叉航線，設計航程約20km，一架次完成，獲取影像658張。下圖1為智航線內航線規劃界面，圖2為模型效果，圖3為模型效果放大圖。

3、D-OP3000
模型效果案例

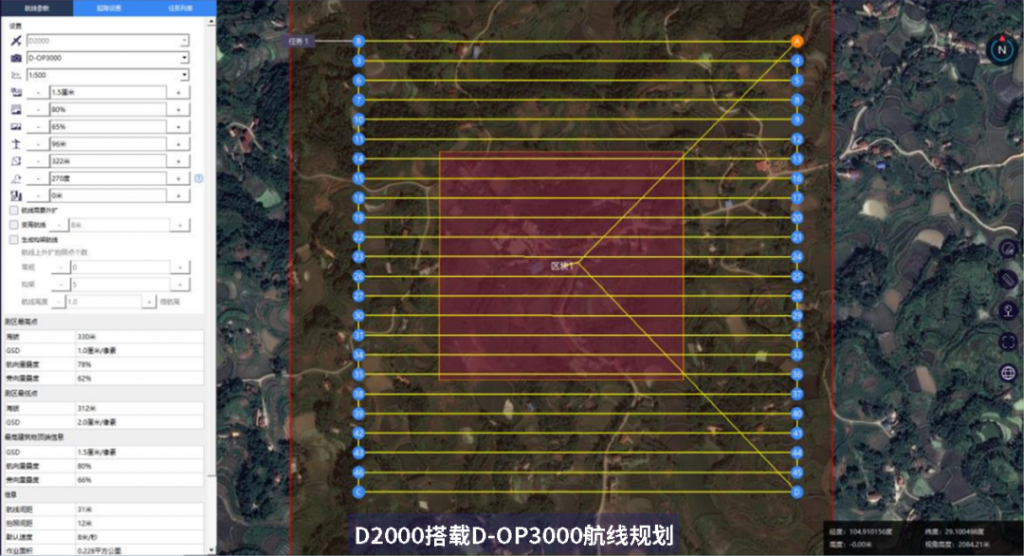

該案例測區位于四川省自貢市富順縣，面積0.23km2，按照1.5cm分辨率，航向80%旁向65%設計，航高96m，設計航程18km，自動降低飛行速度至8m/s。該架次使用等高航線飛行，1架次完成，實際飛行高度141m，實際飛行時間43min，實際飛行里程20km，獲取影像4995張。

精度效果案例

通過閱覽前序文章和實際產品使用，相信您已對飛馬智能航測/遙感/偵察系統的模塊化設計有了充分認識。D-OP3000除了可以在D2000平臺上掛載外，亦可以通配到飛馬V100平臺上。

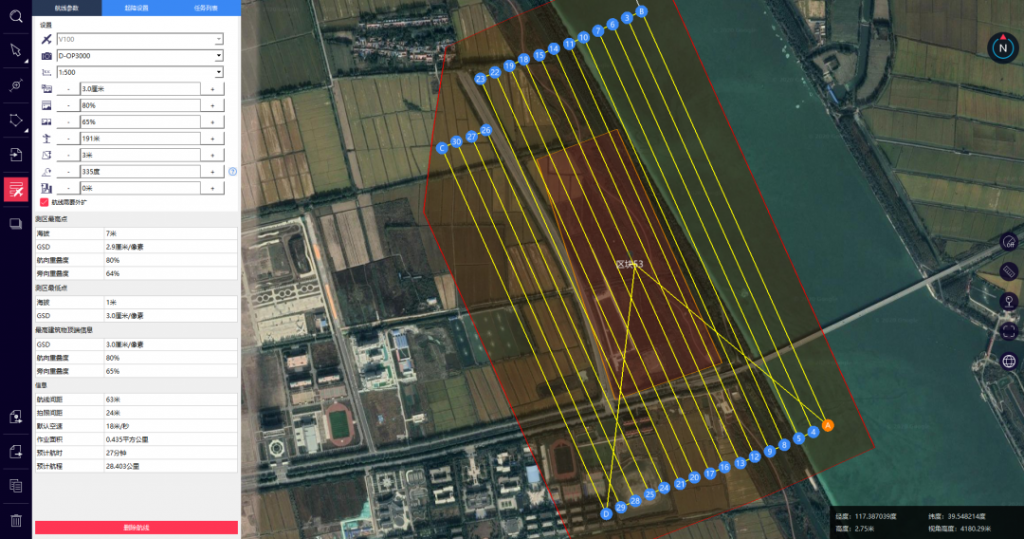

該測區位于天津市寶坻區，測區面積0.435km2，按照3cm分辨率、航向重疊度80%、旁向重疊度65%、航高191.5m設計，設計航程28.4km，航線設計如下圖1所示。該架次使用等高航線飛行，1架次完成，實際獲取影像5475張。測區內共分布19個檢查點，檢查點分布如下圖2所示。

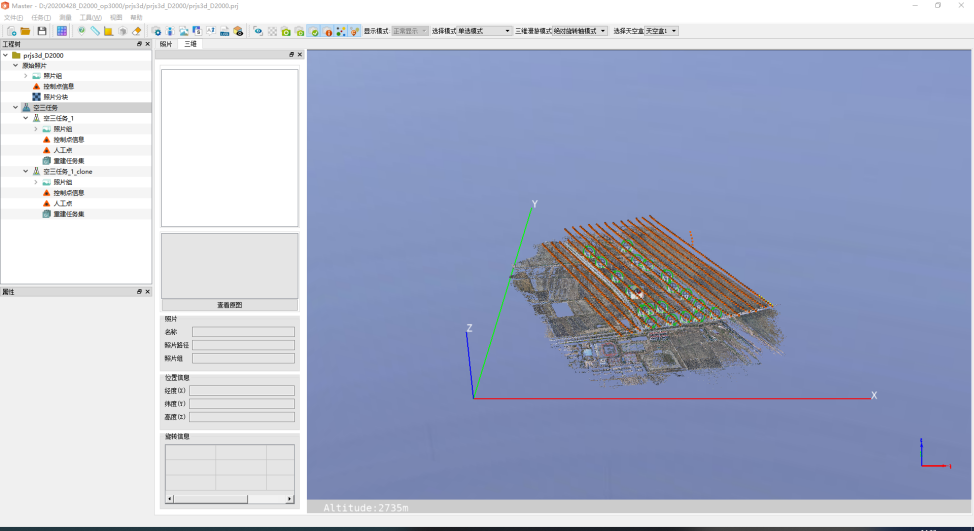

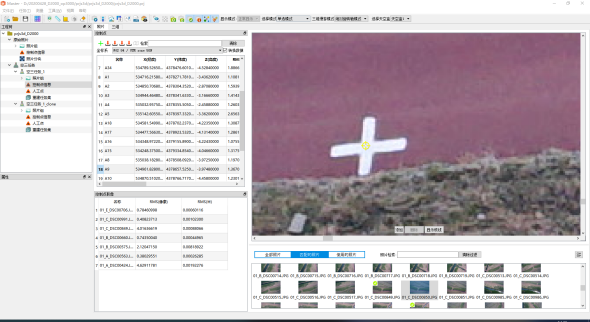

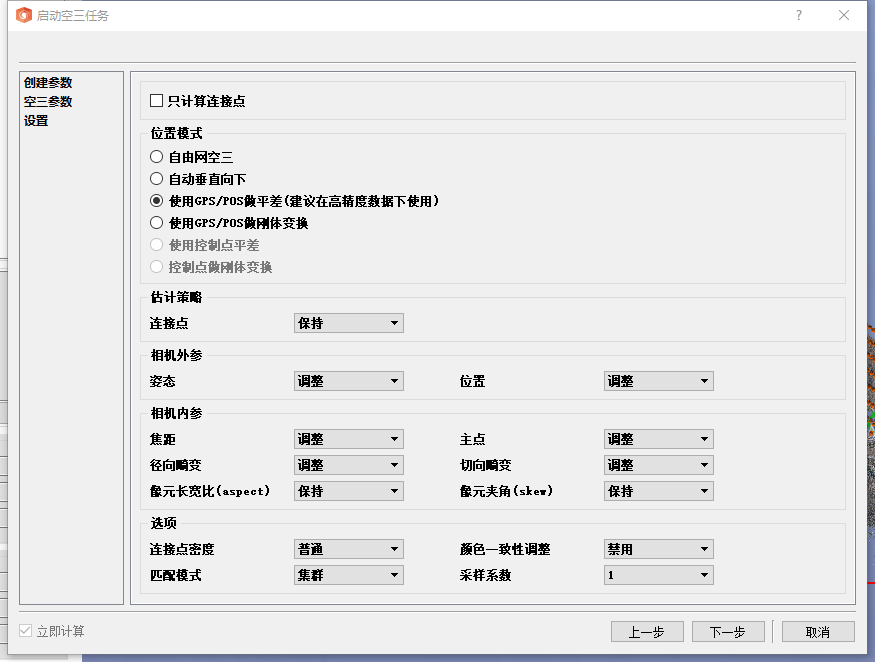

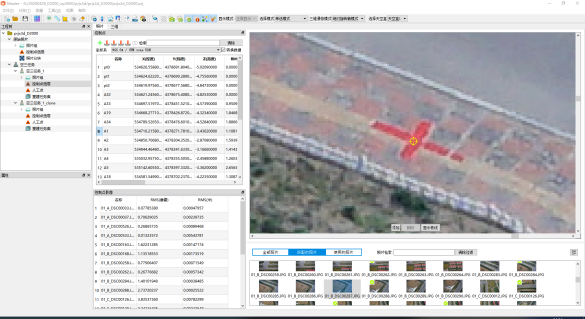

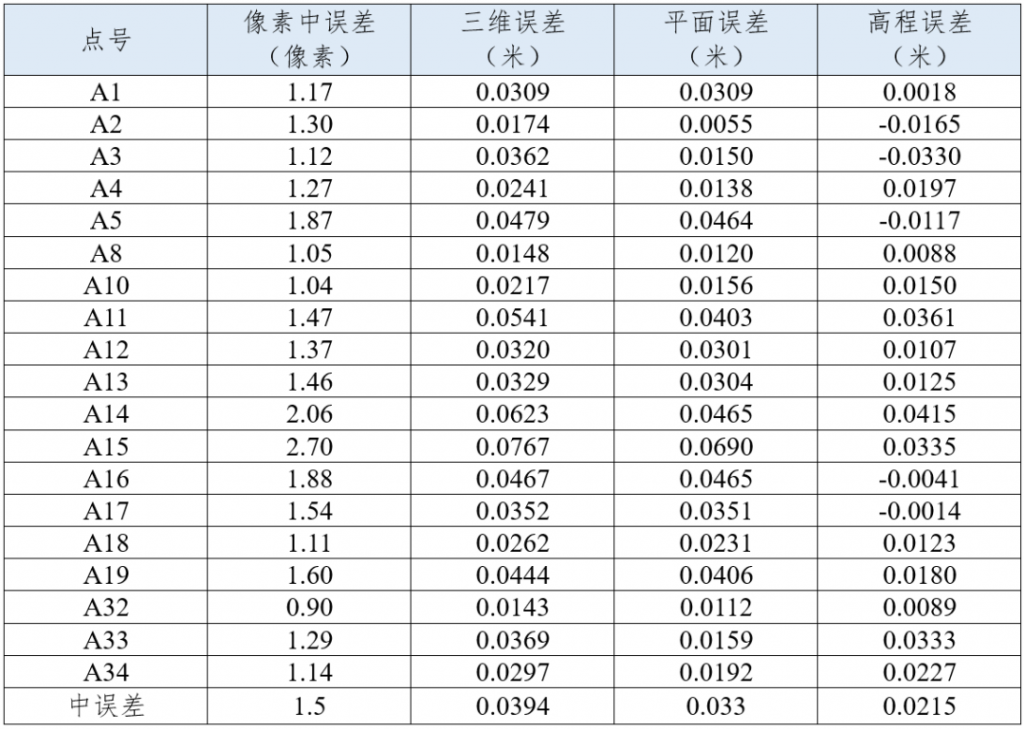

如下圖1所示，使用Smart3D基于高精度POS數據進行空三處理?？杖幚砗?，三維視圖軌跡顯示正常，特征點紋理符合實際飛行區域特征，如下圖2所示。導入檢查點，進行空三無控預測，檢查其預測精度一般在2個像素左右，如下圖3所示。再次提交高精度POS空三，可生成檢查點報告，如下表所示，在無控模式下，檢查點中誤差小于兩個像素，滿足無控測量精度要求。

經過四篇文章的詳細闡述，相信您已經對飛馬D2000免像控應用有了全面認識，希望您喜歡我們的產品，繼續支持我們的共贏共進。
